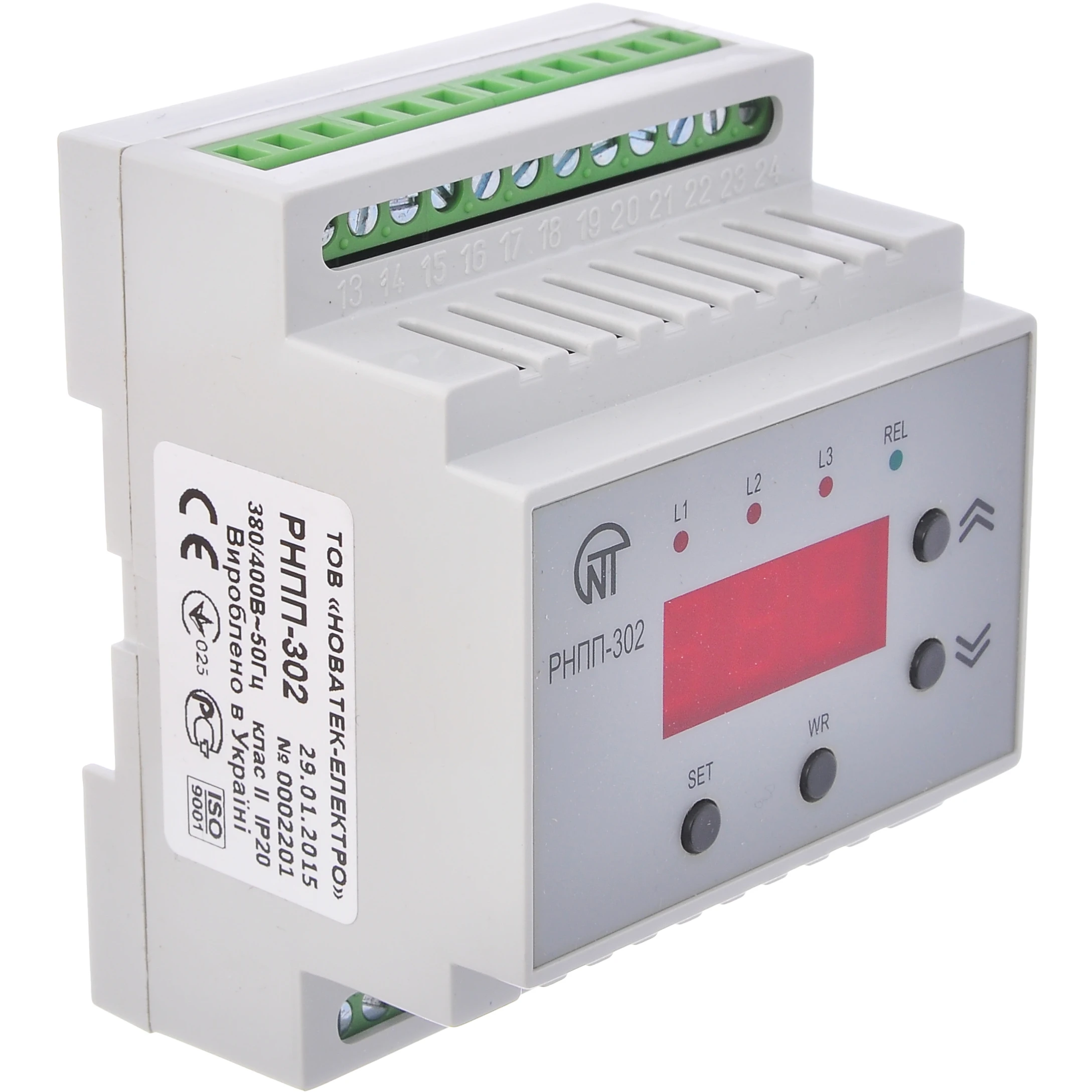

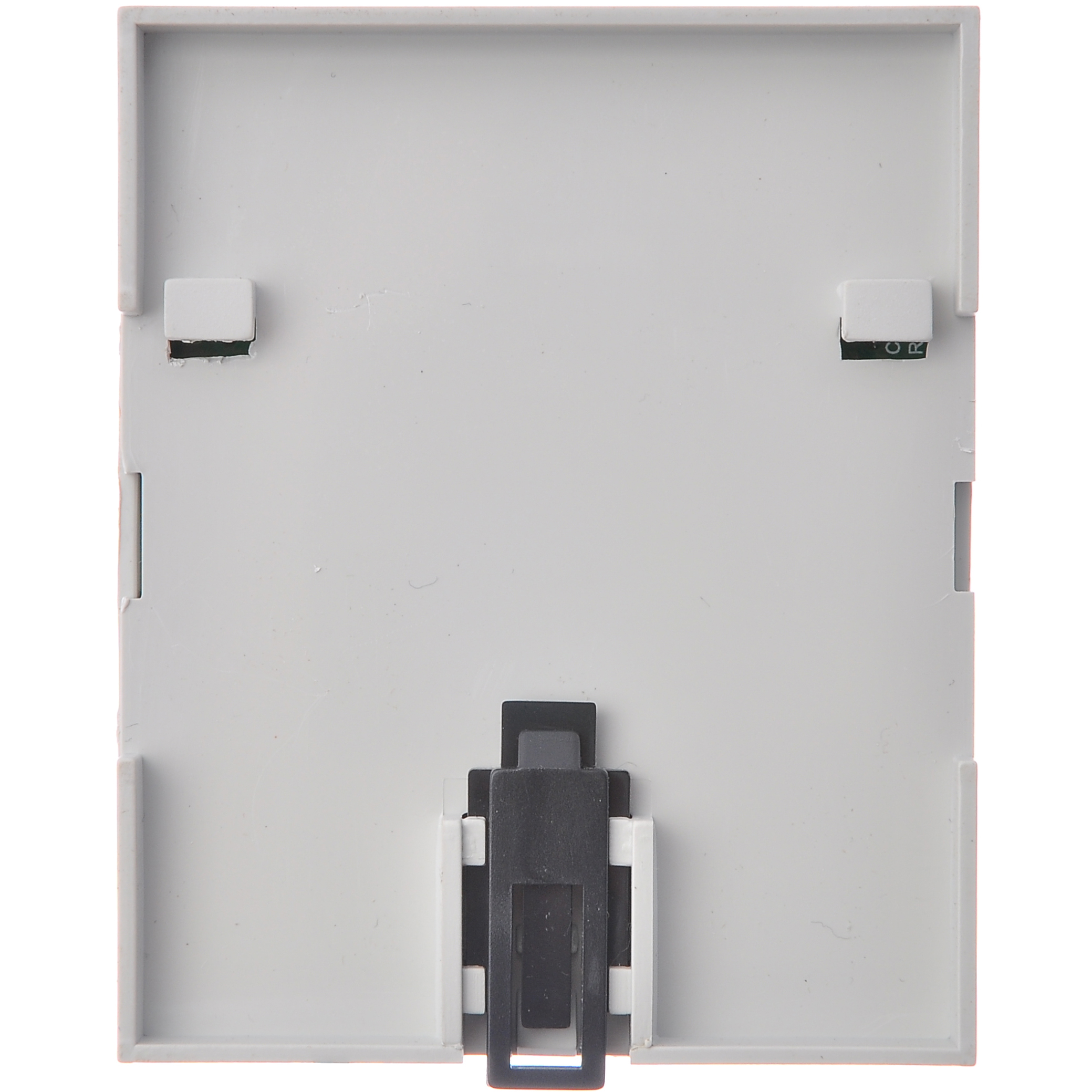

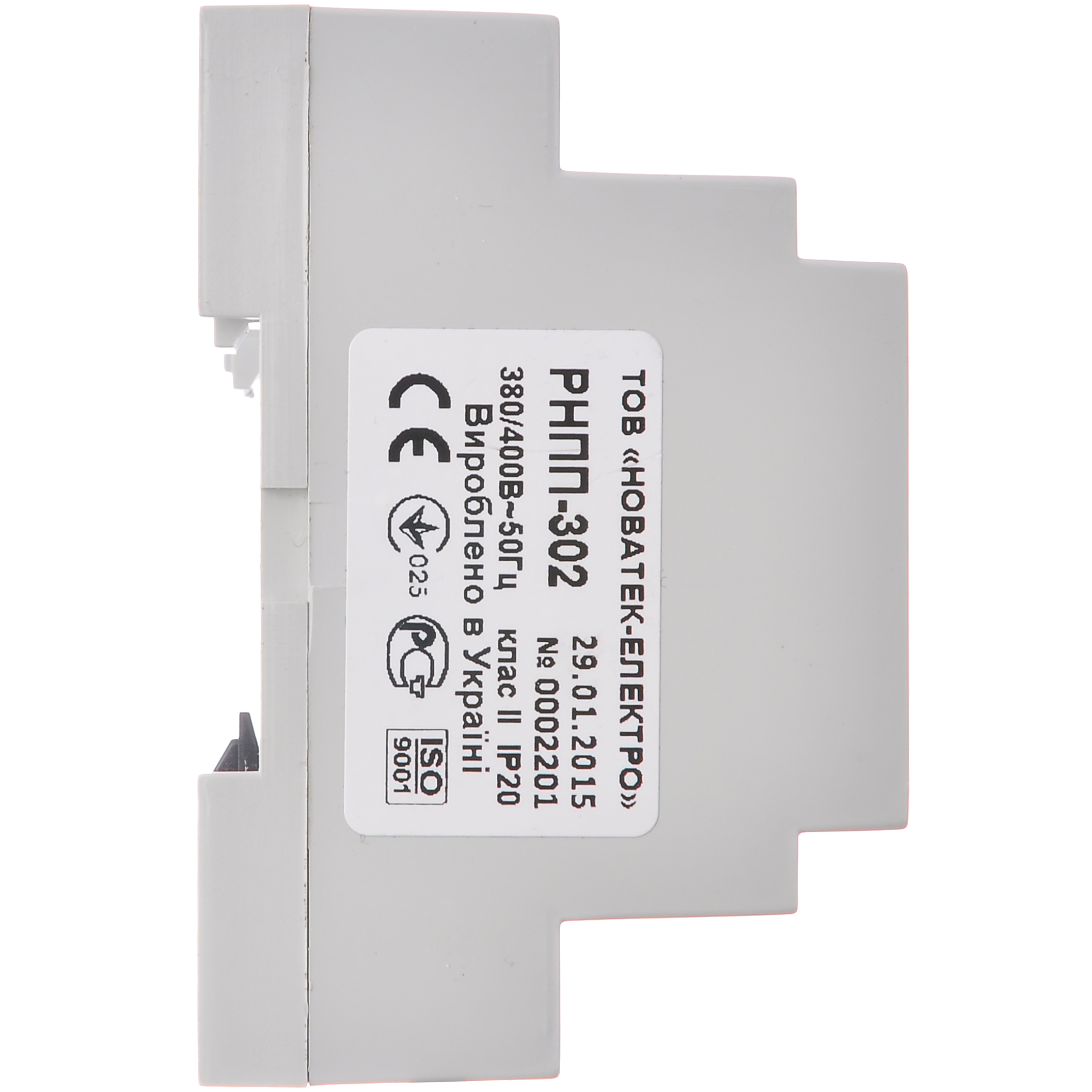

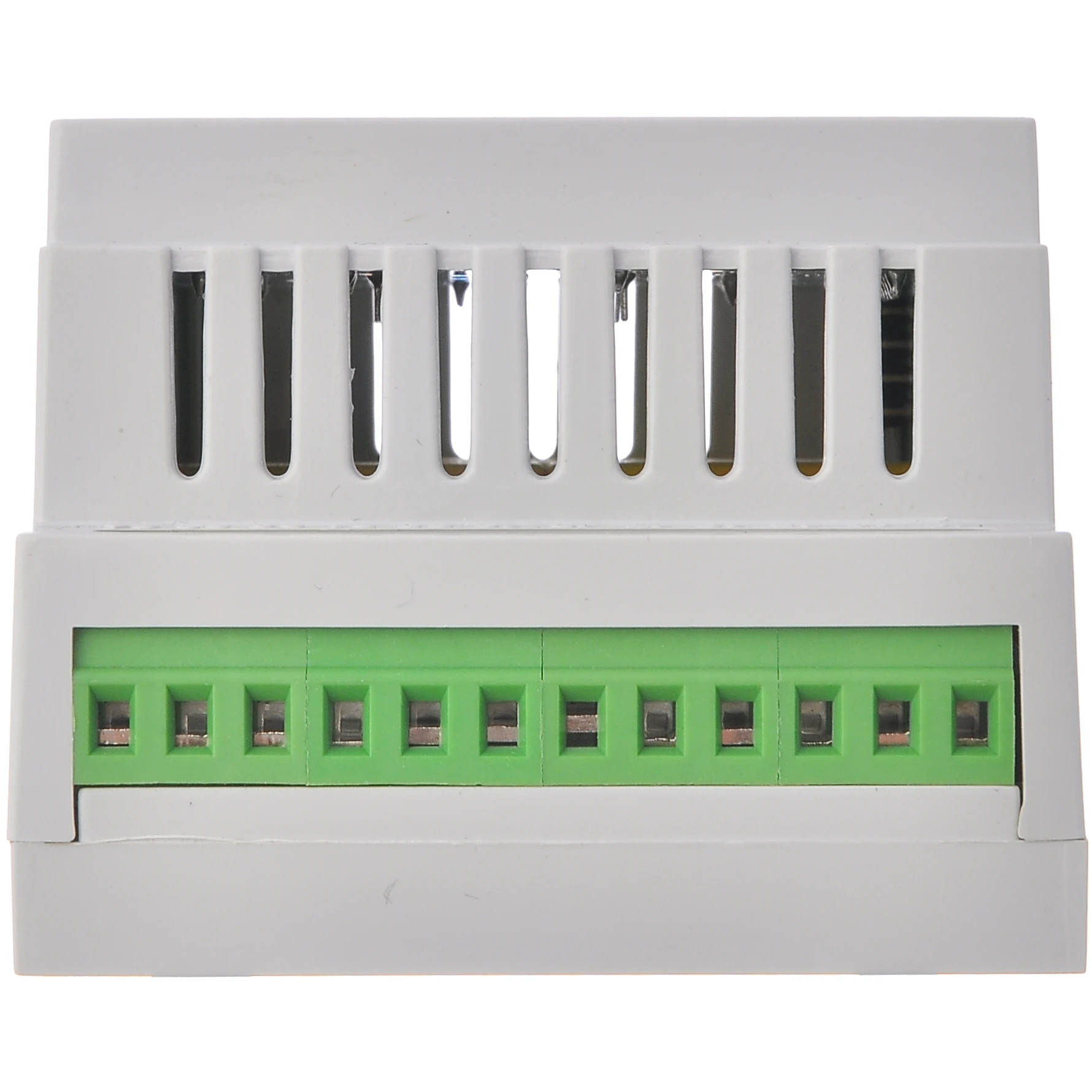

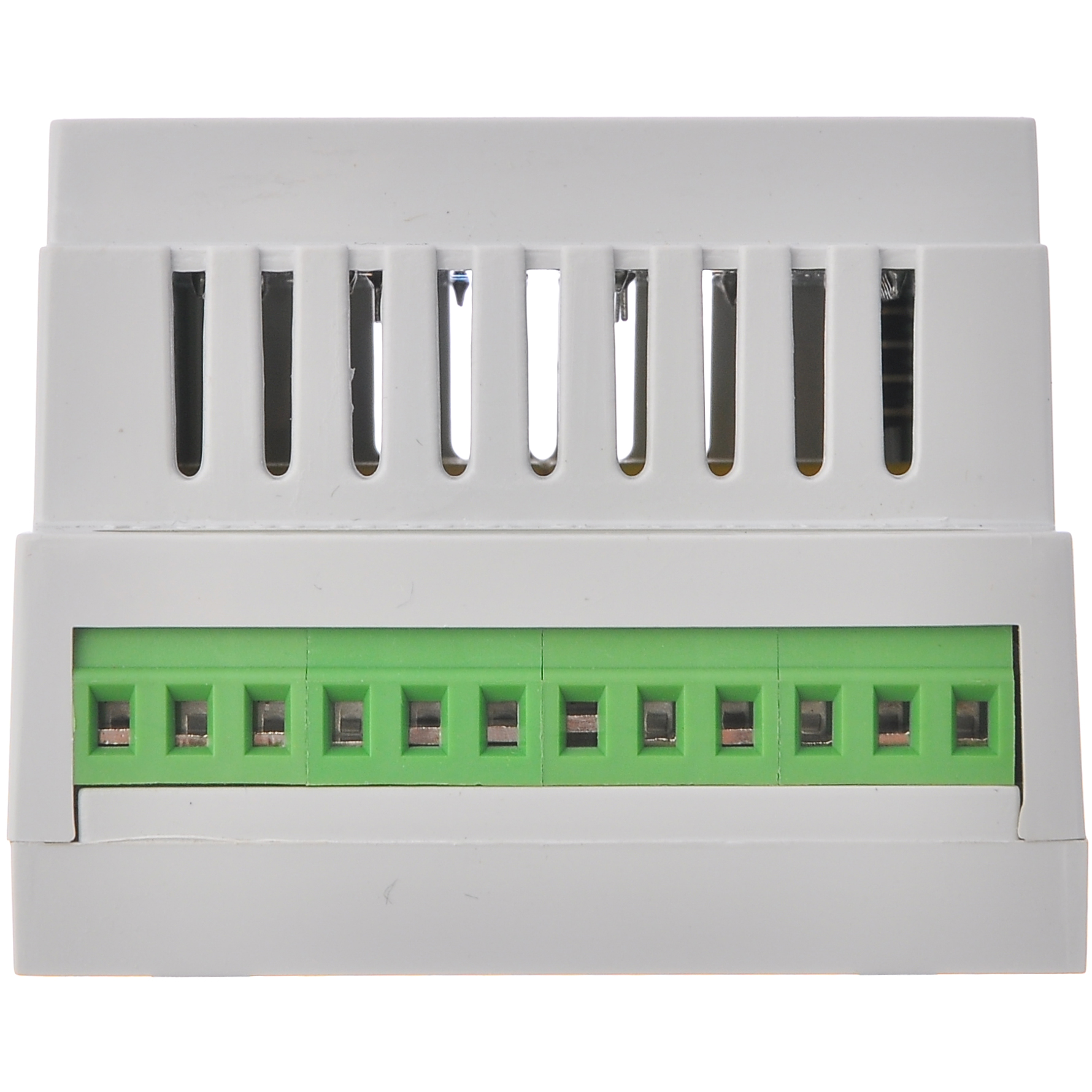

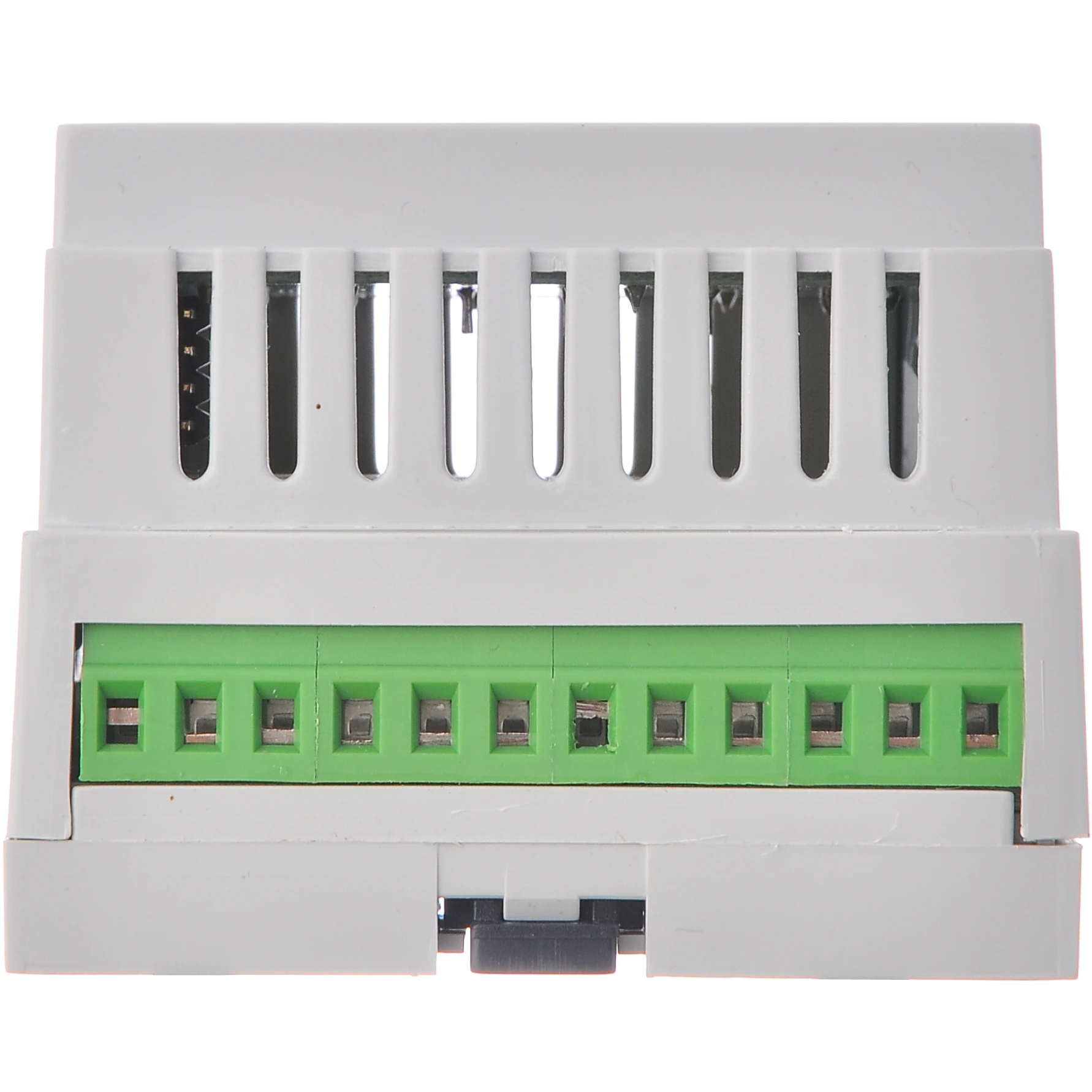

Трифазне реле напруги і контролю фаз РНПП-302 Новатек-Електро

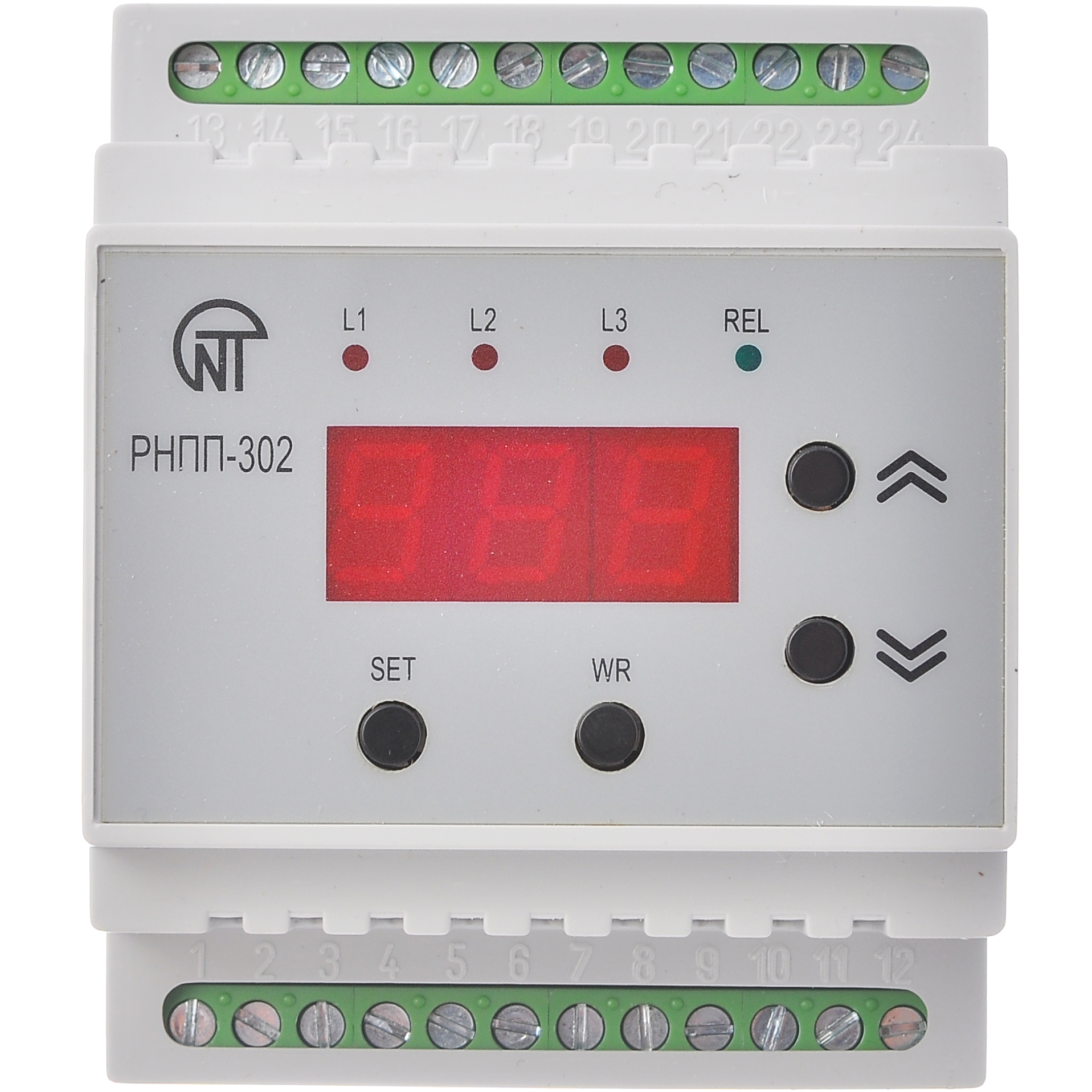

Реле напруги RNPP-302 призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як:вихід діючого значення напруги за межі допустимих порогів;порушення послідовності і злипання фаз;порушення повнофазності і симетричності мережевої напруги.RNPP-302 вимірює діючі значення фазних (лінійних) напруг, у мережах із глухозаземленою або ізольованою нейтраллю і керує котушкою зовнішнього магнітного пускача, що комутує ланцюг живлення навантаження.Реле також слідкує за станом силових контактів зовнішнього магнітного пускача до і після увімкнення навантаження, контролюючи їх справність (підгоряння або злипання). Пристрій може працювати в чотирьох незалежних режимах:  – реле обриву фаз (контроль рівнів напруг – вимкнений);  – реле мінімальної напруги;  – реле максимальної напруги;  – реле напруги.RNPP-302 індикує діюче значення фазної (лінійної) напруги, аварію напруги, стан реле навантаження (увімкнено/вимкнено) і тип аварії.ПеревагиПідключення через пускач;Контроль стану силових контактів пускача до та після увімкнення навантаження;Сегментний дисплей;Підтримка мереж із глухозаземленою або ізольованою нейтраллю;Можливість роботи в чотирьох незалежних режимахСфера застосуванняДля контролю фазових та лінійних напруг в трифазній мережі;Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги;Для захисту трифазного обладнання від аварій в трифазній мережі без нульового проводу.Основні можливостіКонтроль дозволеного рівня діючого значення фазової/лінійної напруги;Контроль правильного чергування фаз та відсутності їх злипання;Контроль повнофазності та симетричності мережевої напруги;Контроль стану силових контактів магнітного пускача до та після увімкнення навантаження;Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування із часом спрацювання, що заданий користувачем;Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги із часом автоматичного повторного вмикання;Візуальне відображення всіх видів аварій напруги мережі та відмови перемикання силових контактів магнітного пускача. Схема підключенняТехнічні характеристики  Спосіб індикації дисплей Цифровий вхід дистанційного увімкнення/вимкнення пристрою так Макимальний струм вихідних контактів, що комутується, при cos φ=1, А 8А Нормально-розімкнений контакт реле сигналізації, 250В при cos φ=1 8А Точність визначення порогів спрацьовування за напругою 220/380 (230/400 або 240/415) Споживана потужність не більше 5 Вт Ступінь захисту пристрою IP40 Ступінь захисту клемника IP20 ереріз проводів для підключення до клем 0,25 – 2,5 мм² Діапазон робочих температур 1 Гістерезис за напругою (коефіцієнт повернення), В від мінус 35 до +55 ˚C Маса не більше 0,3 кг
