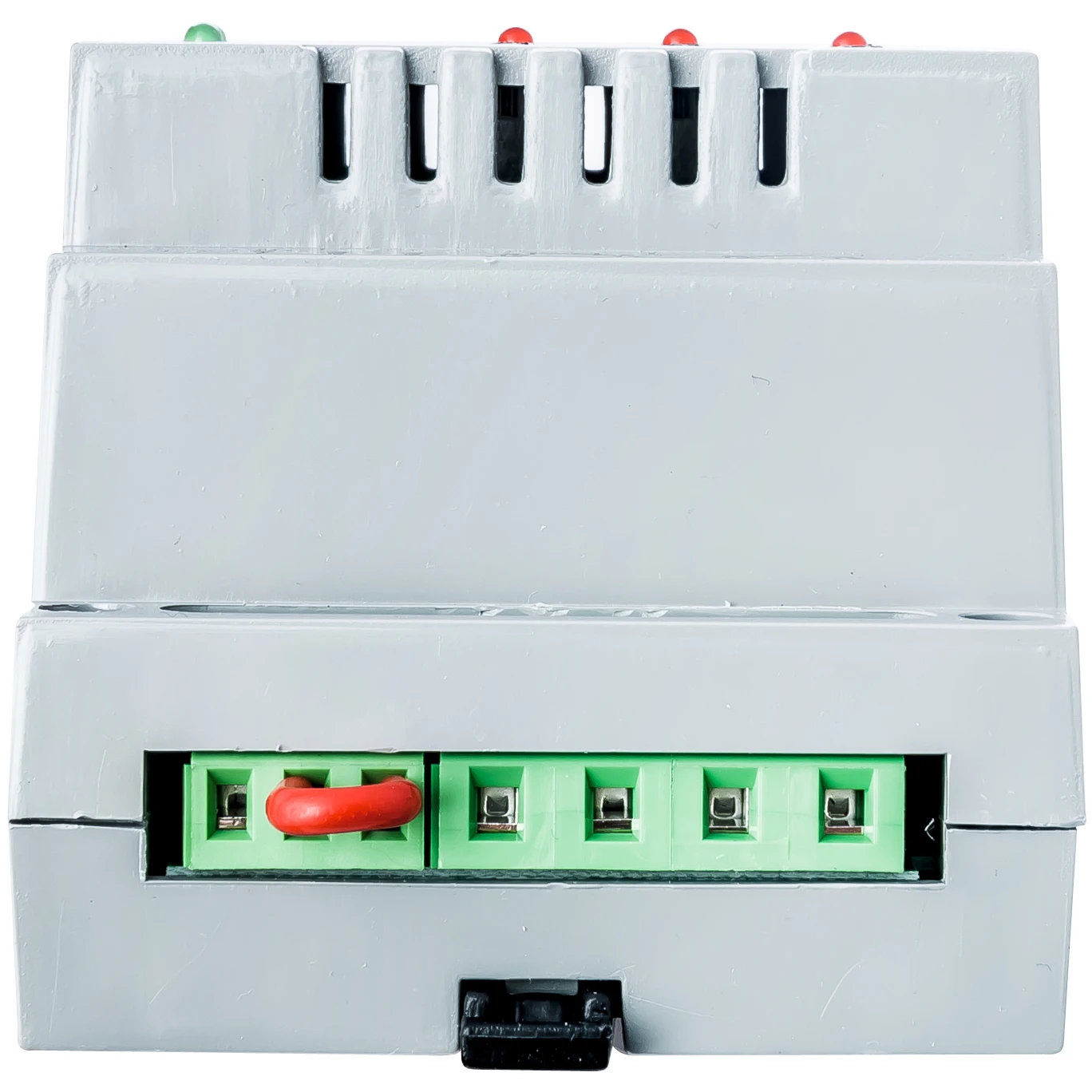

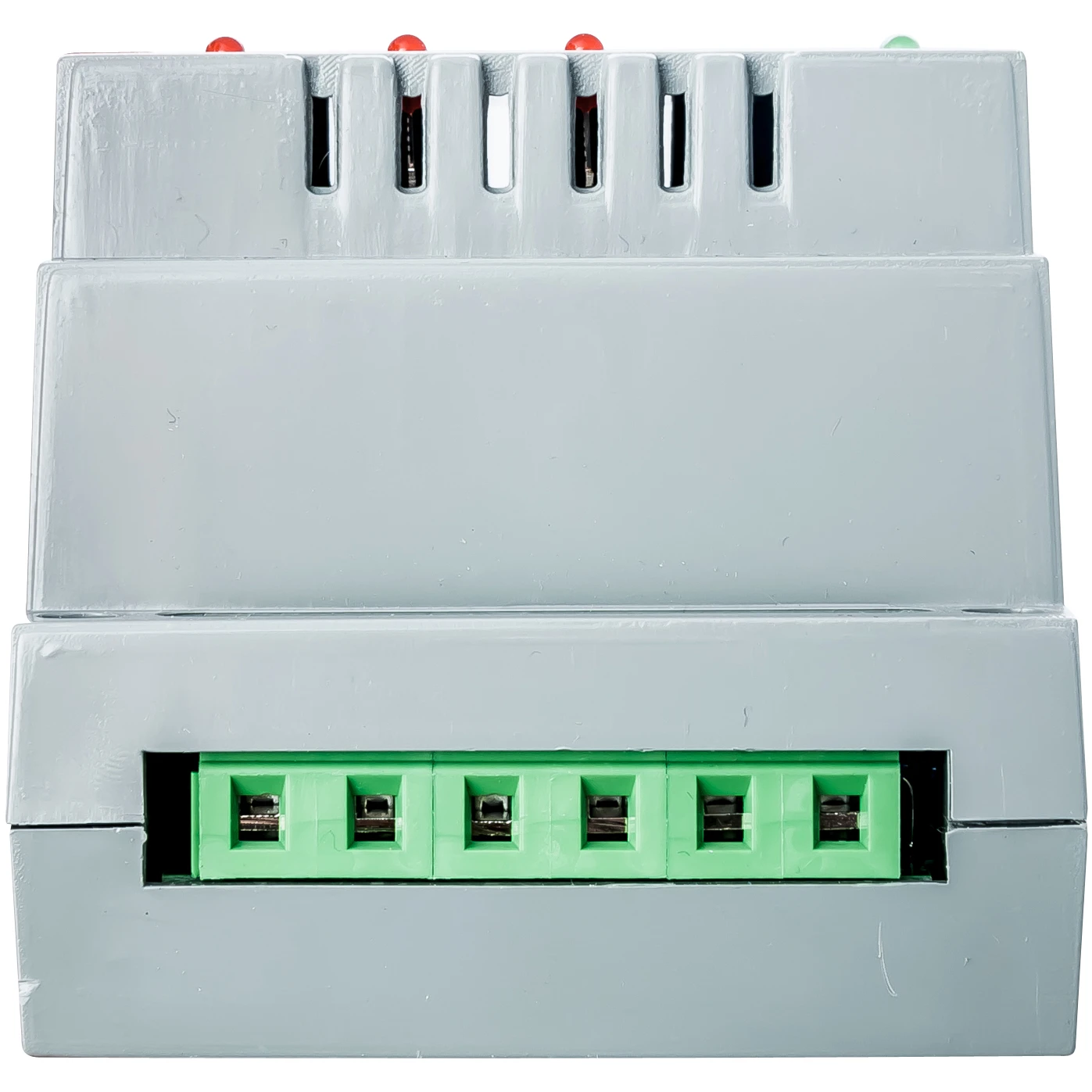

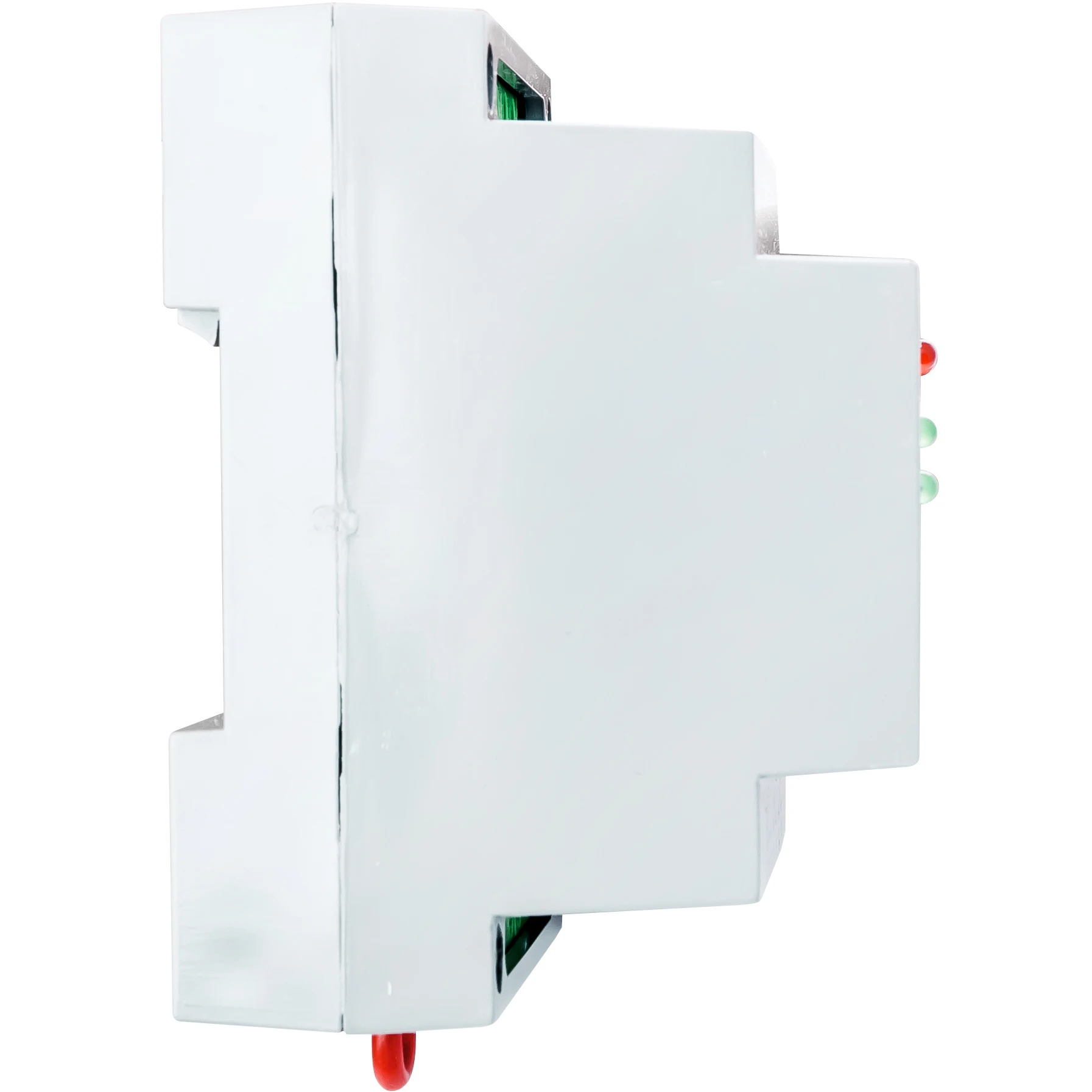

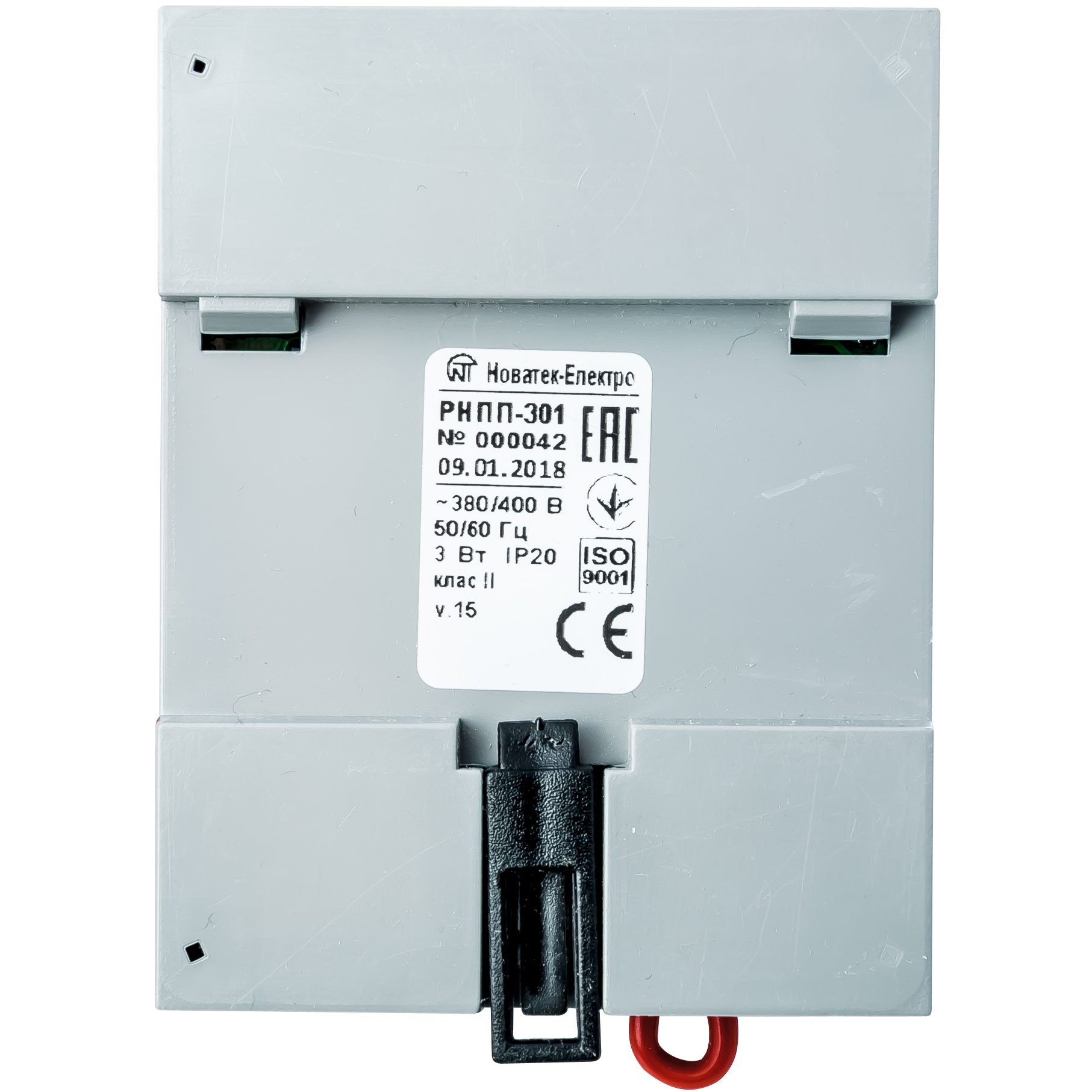

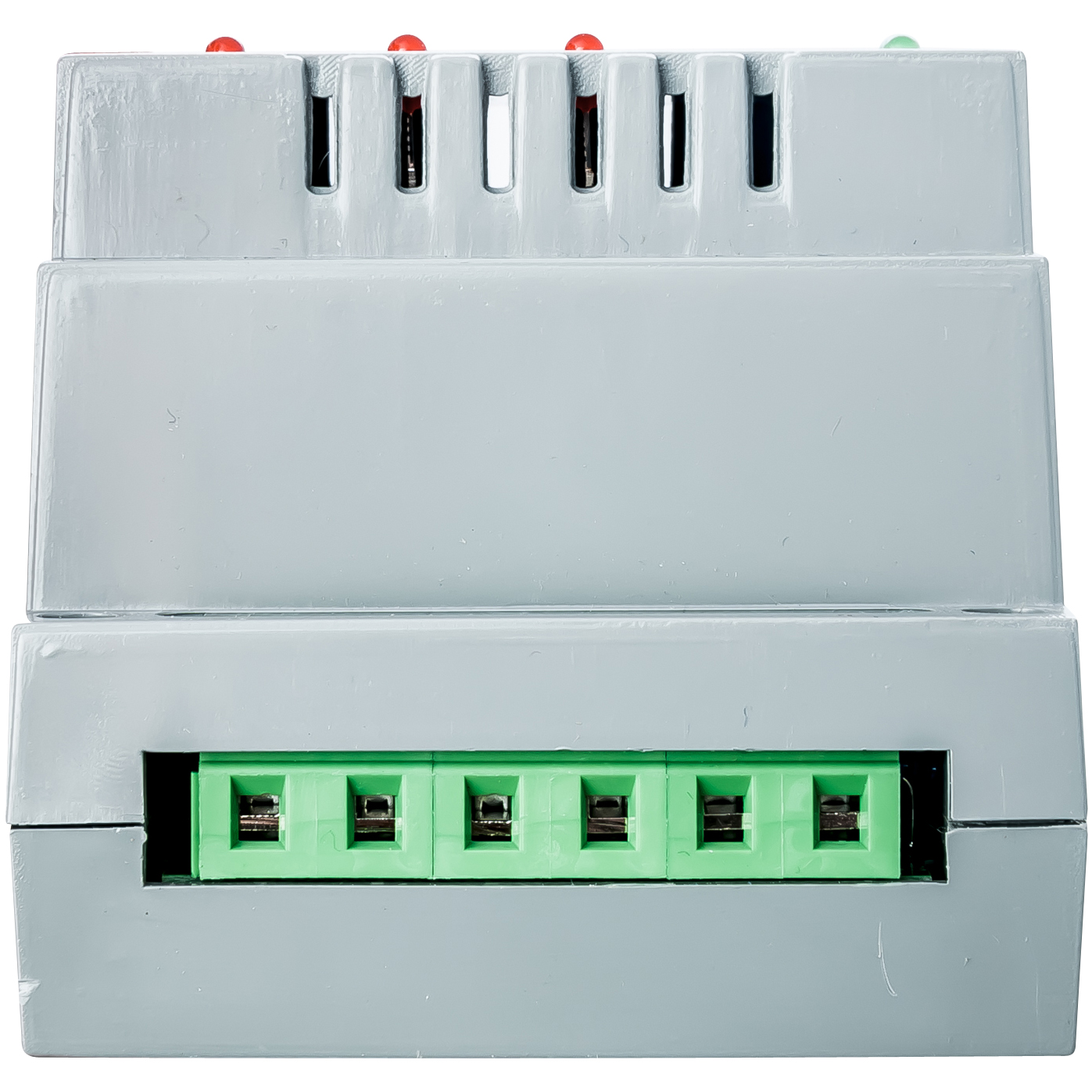

Трифазне реле напруги і контролю фаз РНПП-301 Новатек-Електро

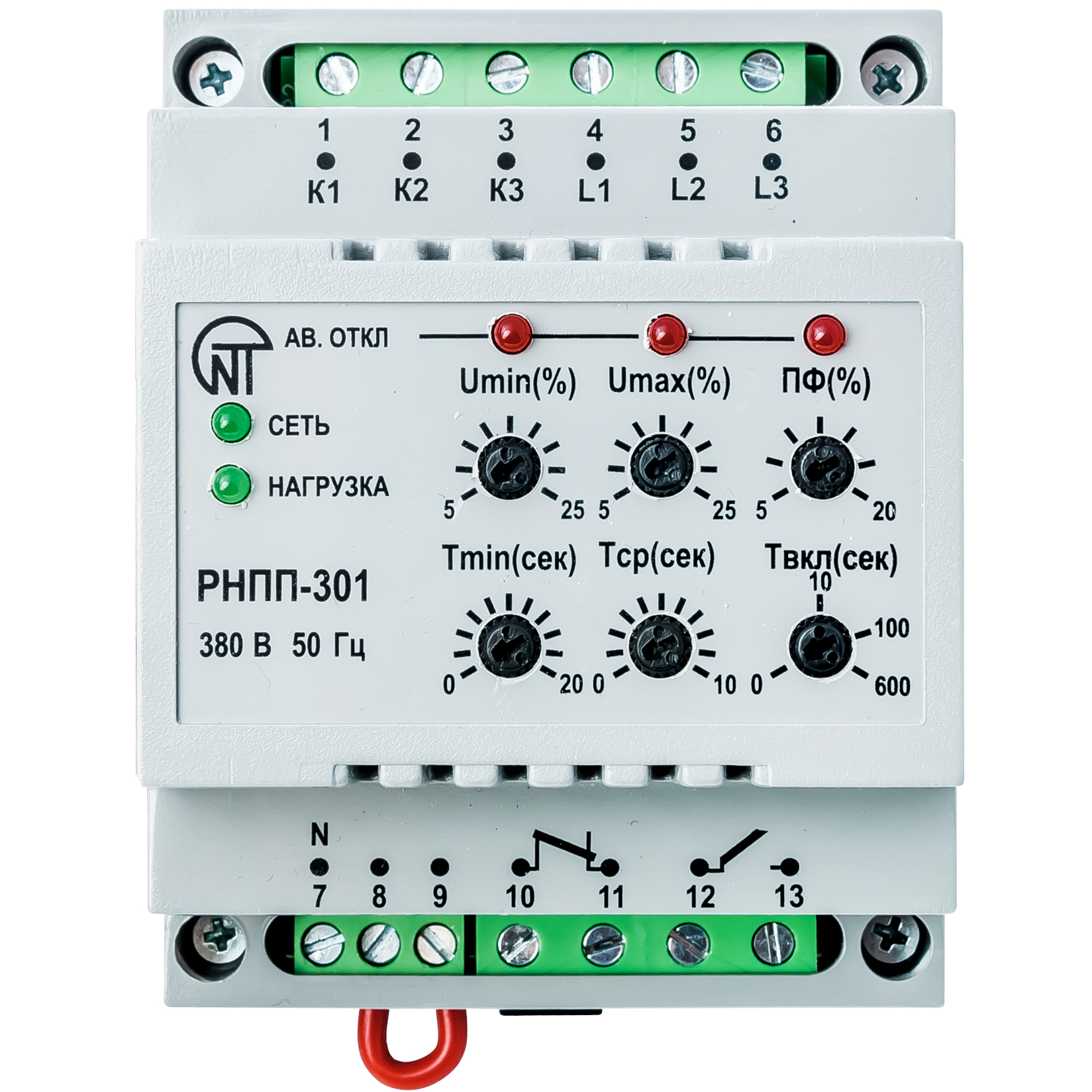

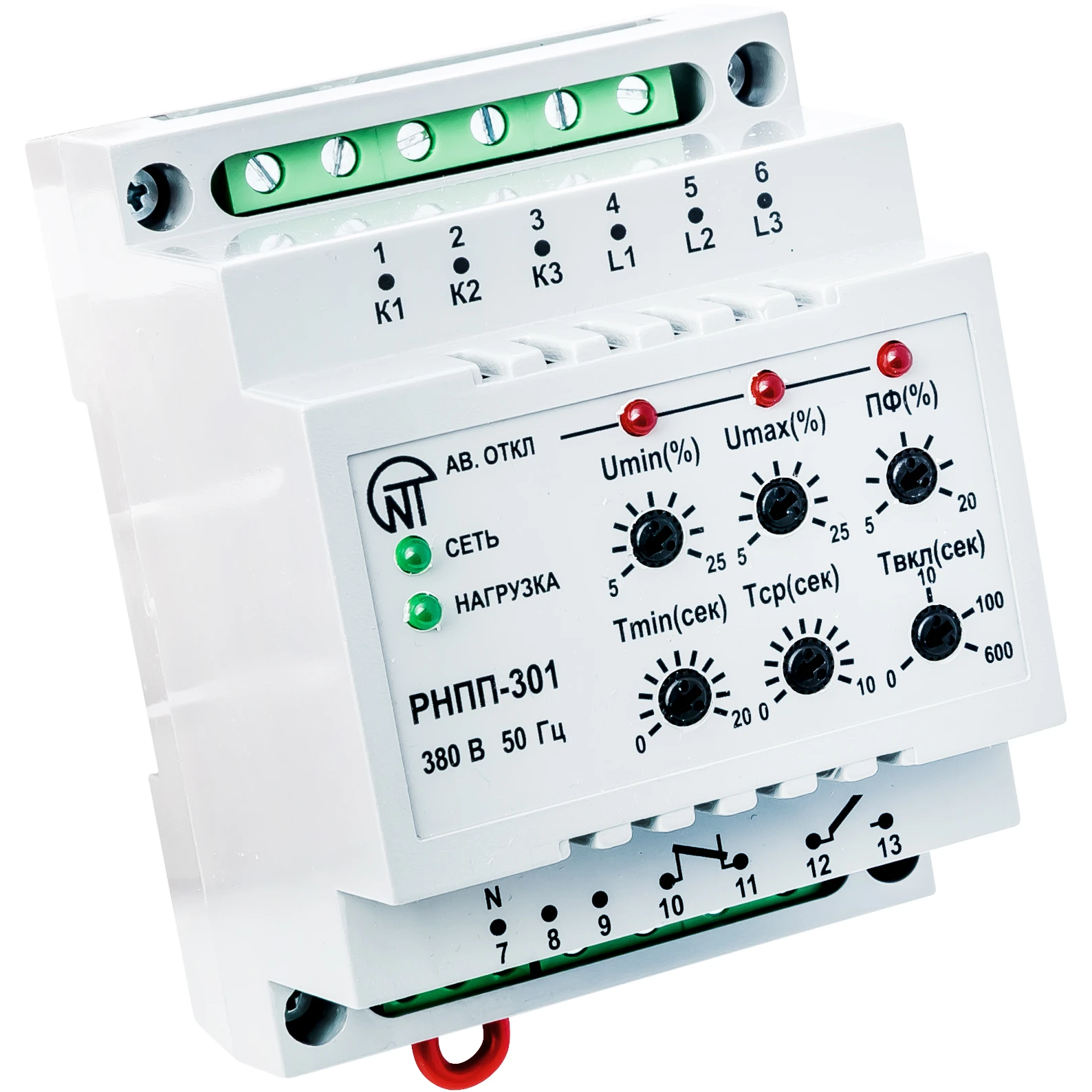

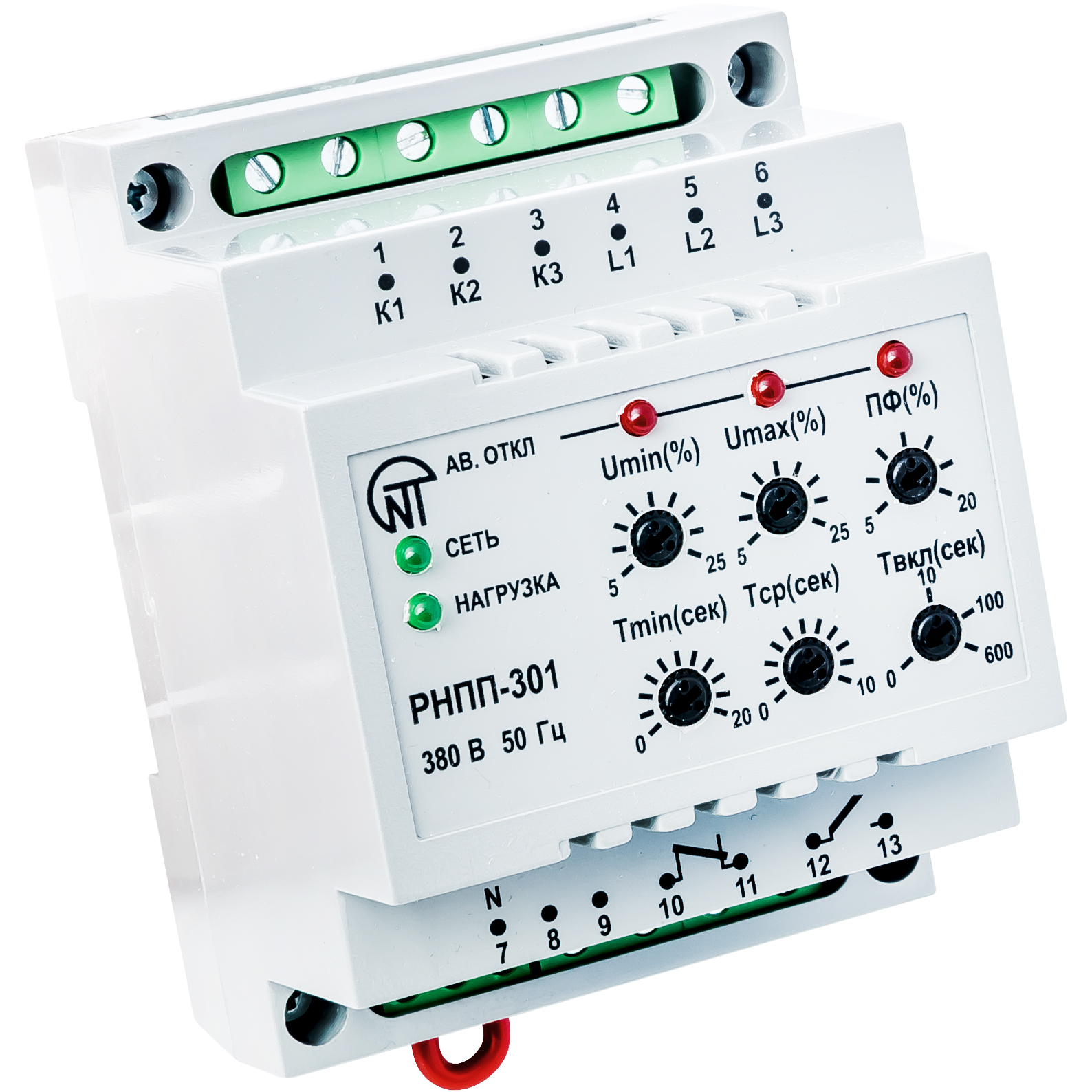

Реле напруги RNPP-301 призначено для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як:вихід діючого значення напруги за межі допустимих порогів;порушення послідовності і злипання фаз;порушення полнофазності і симетричності мережевої напруги.Пристрій контролює основні параметри електричної мережі та при їх відхиленні відключає навантаження.Реле також стежить за станом силових контактів зовнішнього магнітного пускача до і після включення навантаження, контролюючи їх справність (підгорання або злипання).Світлодіоди на лицьовій панелі реле показують:наявність напруги в мережі;стан навантаження (включено або відключено);вид аварії, що сталася.Шість регулювальних потенціометрів, винесених на лицьову панель, дозволяють користувачеві встановити:поріг спрацьовування по максимально допустимому значенню напруги;поріг спрацьовування по мінімально допустимому значенню напруги;поріг допустимого значення перекосу фаз;час спрацьовування відключення навантаження при аварійному зниженні напруги;час працьовування відключення навантаження при інших видах аварії мережі;затримку часу включення навантаження після відновлення параметрів мережі.Пристрій може працювати в режимі контролю фазної або лінійної напруги (за вибором користувача).ПеревагиПідключення через пускач;Контроль стану силових контактів пускача до та після увімкнення навантаження;Просте налаштування;Розширені налаштування параметрів спрацювання, включаючи роздільне регулювання Umin та UmaxСфера застосуванняДля контролю фазових та лінійних напруг в трифазній мережі;Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги.Основні можливостіКонтроль дозволеного рівня діючого значення фазової/лінійної напруги;Контроль правильного чергування фаз та відсутності їх злипання;Контроль повнофазності та симетричності мережевої напруги;Контроль стану силових контактів магнітного пускача до та після увімкнення навантаження;Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування із часом спрацювання (Тср), що заданий користувачем;Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрівнапруги із часом автоматичного повторного вмикання (Твкл);Візуальне відображення всіх видів аварій напруги мережі та відмови перемикання силових контактів магнітного пускача. Технічні характеристики Найменування/Значення   Номінальна фазова/лінійна напруга, В 220/380 Частота мережі, Гц 45-55 Діапазон регулювання за Umin, у % від ном. 5-25 Діапазон регулювання за Umax, у % від ном 5-25 Діапазон регулювання за перекосом фаз, у % 5-20 Діапазон регулювання за Tmin,с 0-20 Діапазон регулювання за Tср,с 0-10 Діапазон регулювання за Tвкл,с 0-600 Мінімальний час спрацьовування у разі досягнення граничних значень, с 0,1 Час готовності у разі подання напруги на реле, не більше, с 1 Гістерезис за напругою (коефіцієнт повернення), В 5-6 Точність визначення порогу спрацьовування за напругою, В, не більше до 3 Точність визначення перекосу, у %, не більше 1,5 Напруга, за якої зберігається працездатність, у відсотках від ном 50-110 Споживана потужність (під навантаженням), Вт, не більше 3 Максимальний струм вихідних контактів, що комутується, А 5 Комутаційний ресурс вихідних контактів під навантаженням 5А, разів, не менше 100 тис. Ступінь захисту реле IP40 Ступінь захисту клемника IP20 Кліматичне виконання УХЛ 3.1 Діапазон робочих температур, °С від -35 до +55 Допустима ступінь забруднення 2 Категорія перенапруги III Номінальна напруга ізоляції, В 450 Номінальна імпульсна напруга, що витримується, кВ 4 Переріз проводів для підключення до клем, мм² 0,5-2,5 Момент затягнення гвинтів клем, Н·м 0,5 Маса, кг 0,2 Габаритні розміри 4 модулі типу S
