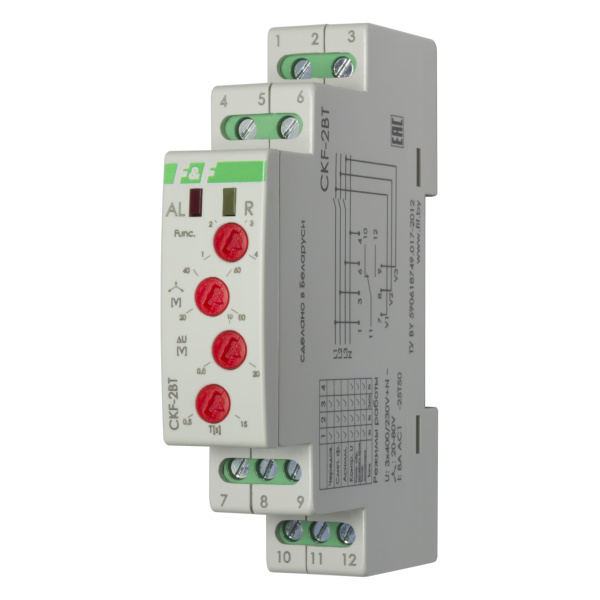

Реле чергування фаз CKF-2BT

Контроль чергування, злипання фаз. Контроль нижнього (160
В) і верхнього (265 В) порогів напруги. Асиметрія 20-80 В. контакт 1NO / NC.

Призначення

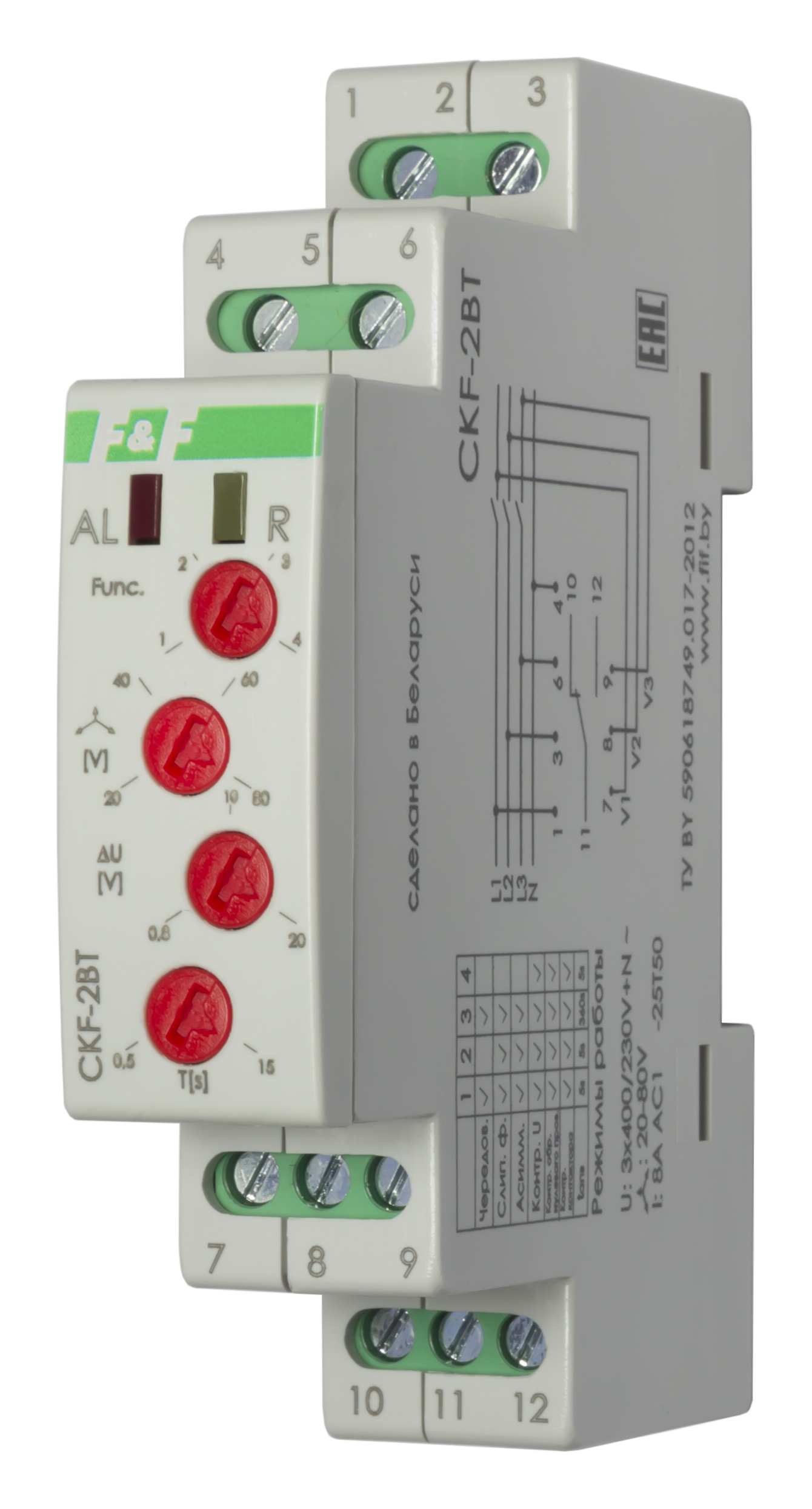

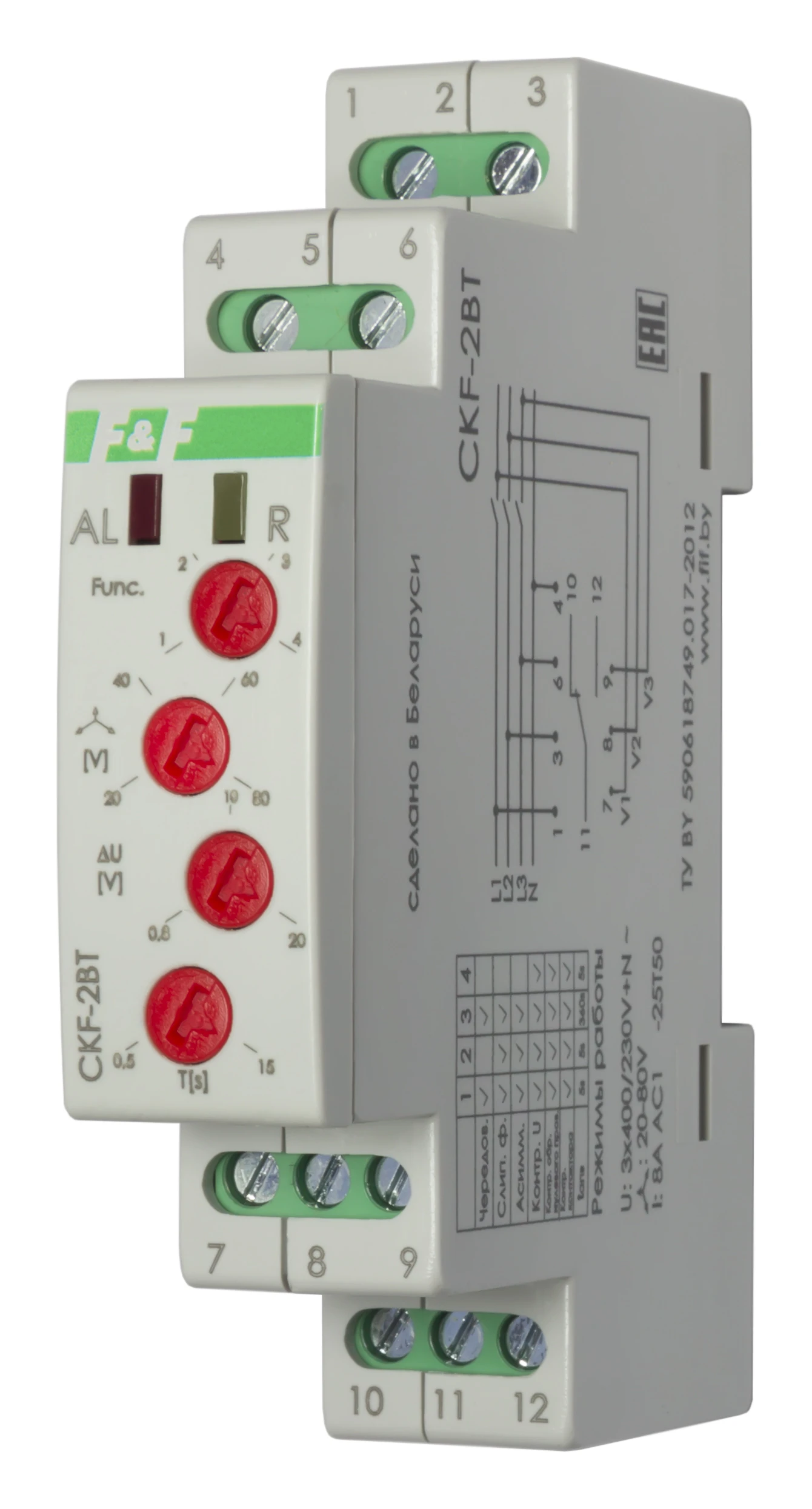

Реле CKF-2BT
призначене для контролю параметрів 3-х фазної мережі живлення, контактів
виконавчих механізмів (контакторів, вимикачів тощо), лінії живлення
навантаження та захисту електрообладнання від аварійних режимів роботи.

Принцип роботи
Перемикачем встановлюється один з 4-х режимів роботи. Після
подачі живлення, якщо параметри мережі в допустимих межах, контакти 11-12
замикаються. Навантаження підключається до мережі живлення. Після включення
навантаження контролюється стан контактів. Якщо різниця напруги ΔU між вхідними
(L1-L3) і вихідними затискачами (V1-V3) перевищує допустиме значення, через 12
сек контакти 11-12 розмикаються, і навантаження відключається. Включення
навантаження можливо тільки після зняття харчування і усунення несправності.
При виході параметрів мережі за допустимі межі після закінчення часу затримки
спрацьовування реле вимикається. При поверненні параметрів мережі в норму після
закінчення часу включення контакти 11-12 замикаються, і навантаження
підключається до мережі живлення.

Відмінні особливості:
– контроль наявності фаз;
– контроль чергування фаз;
– контроль злипання фаз;
– контроль асиметрії напруги;
– контроль допустимих верхнього і нижнього значень напруги;
– контроль справності контактів контактора і лінії живлення
навантаження;
– контроль обриву нульового проводу
