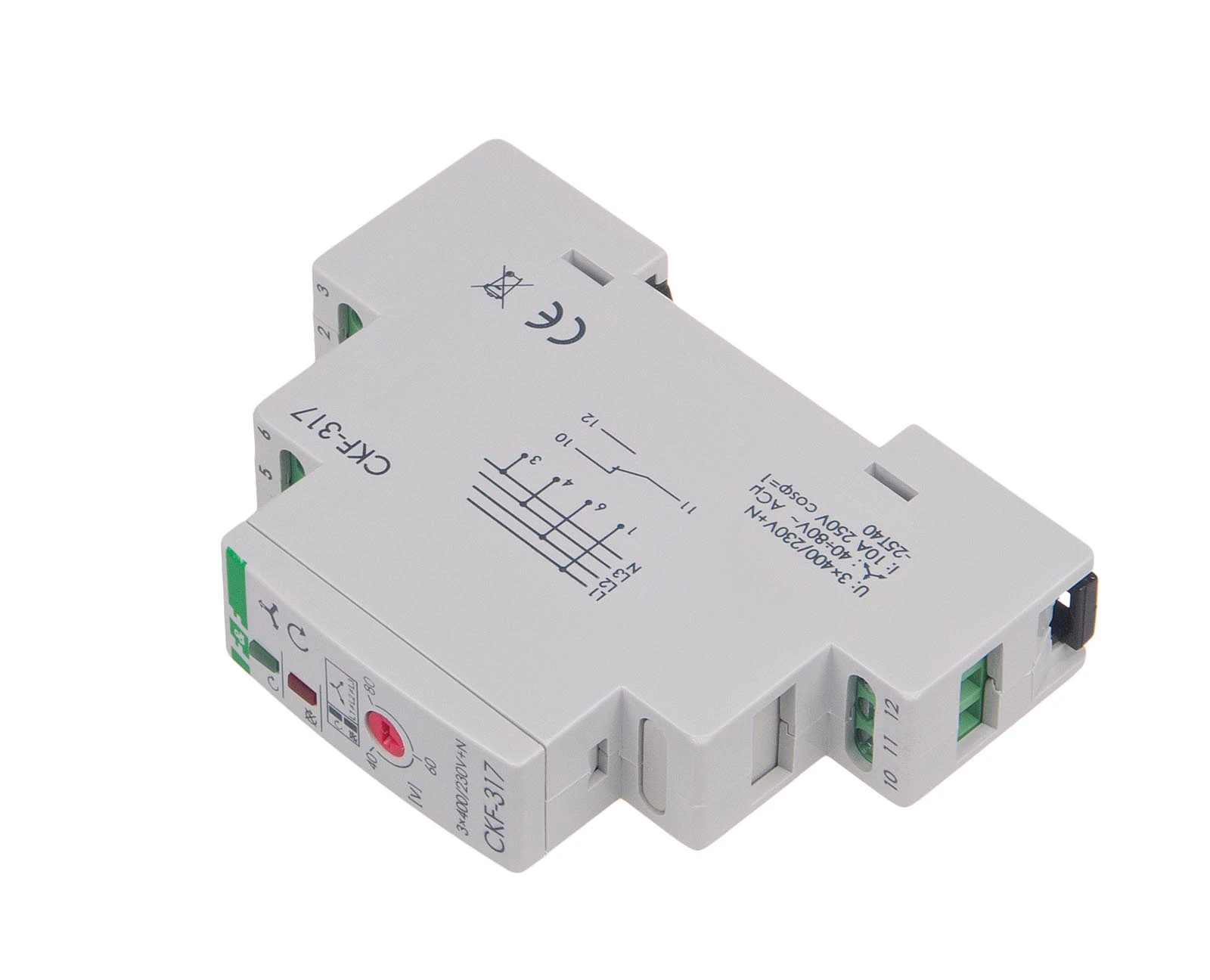

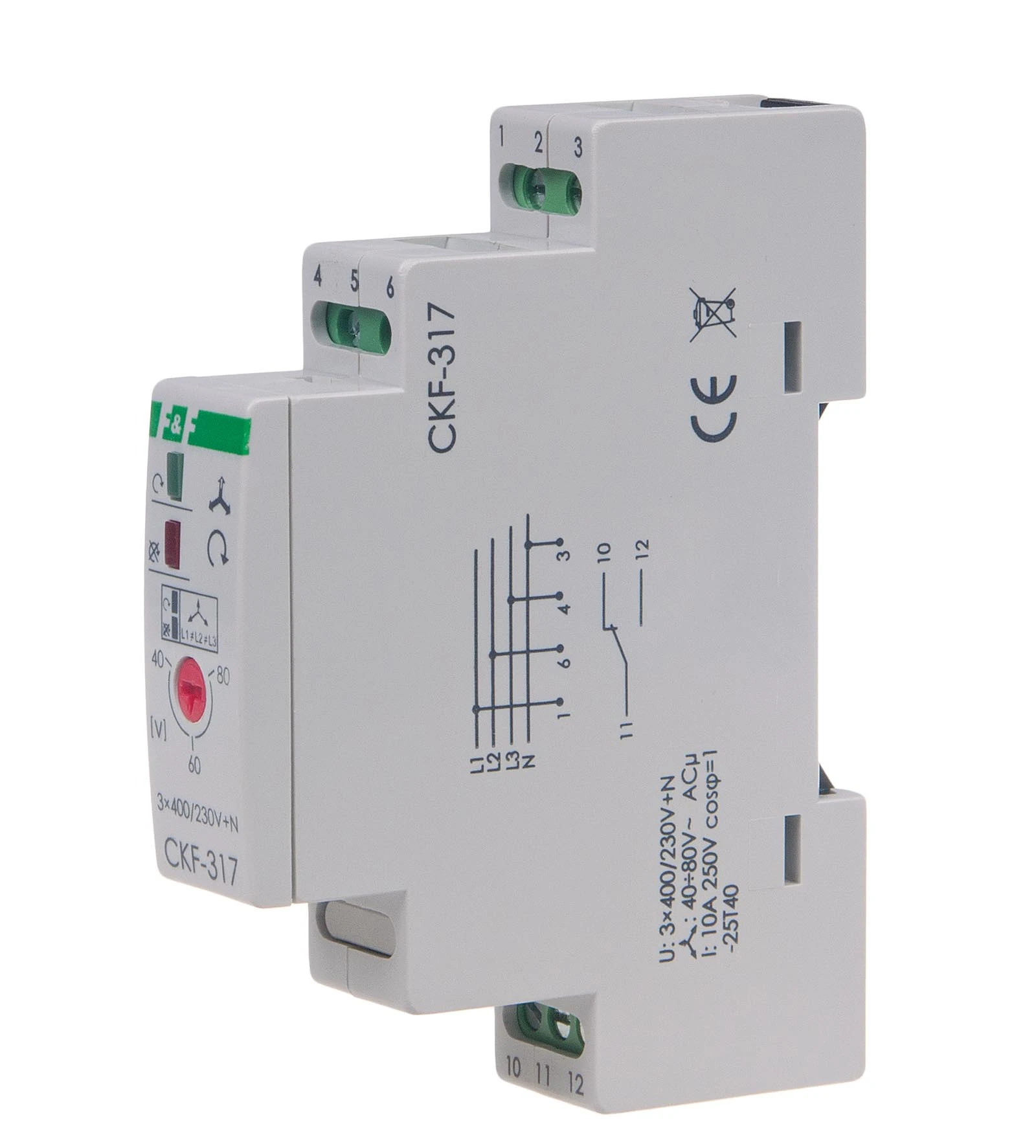

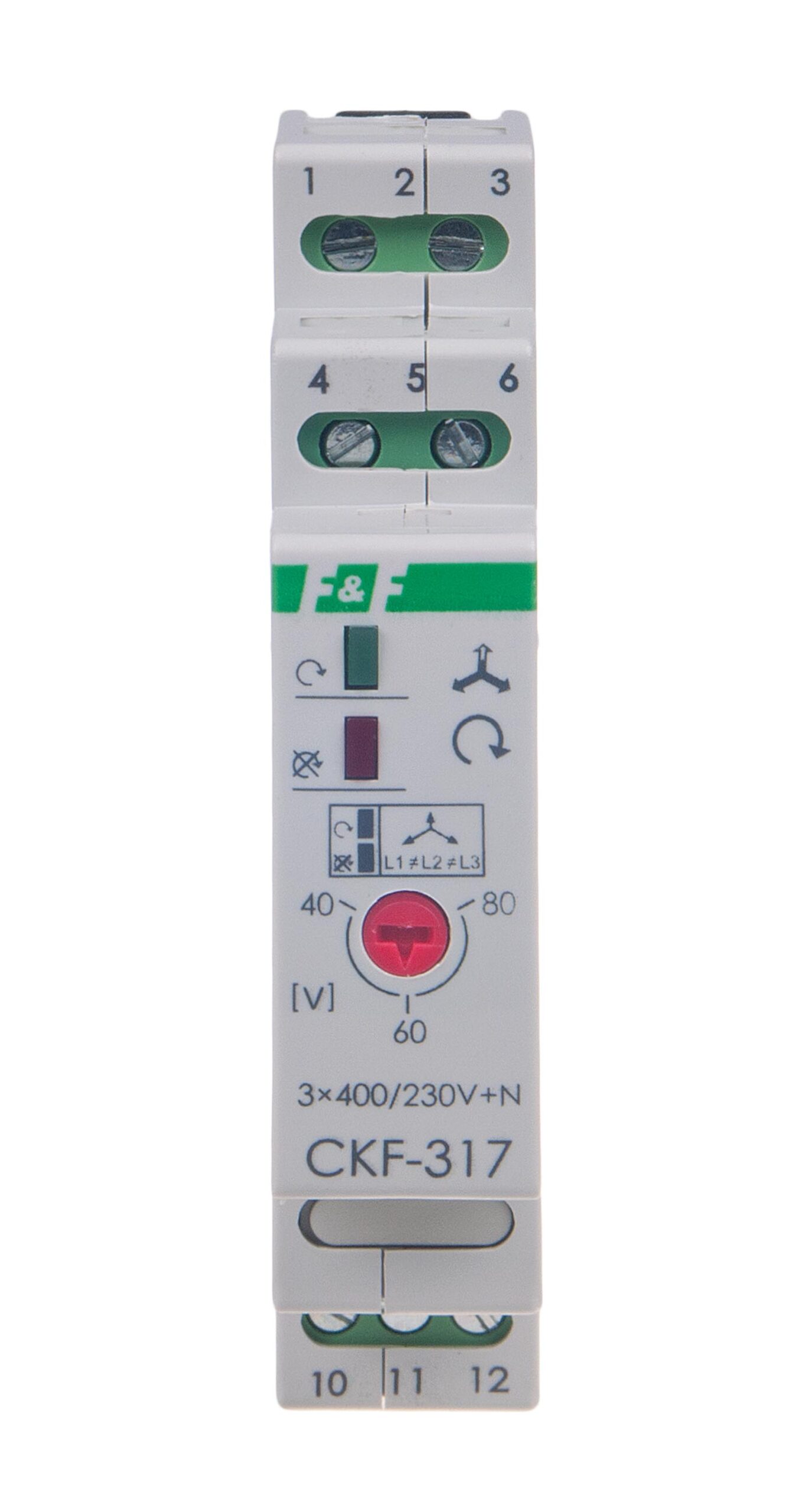

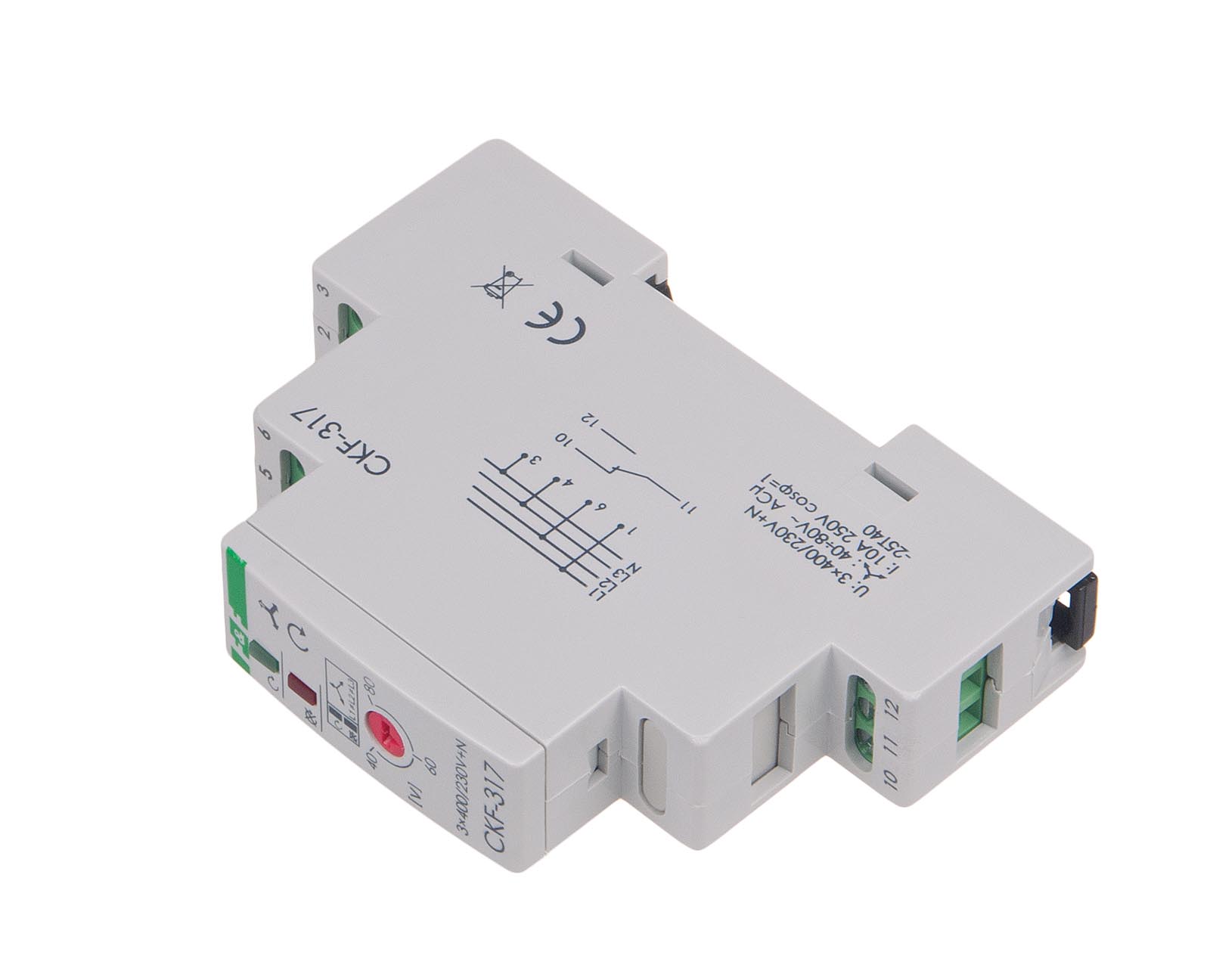

CKF-317 Реле чергування та пропадання фаз з регулюванням асиметрії

Опис:

Реле чергування та пропадання фаз з регульованим порогом спрацювання для несиметрії напруг

Призначення: реле чергування та пропадання фаз призначені для захисту електричних двигунів, які живляться від трифазної мережі змінного струму у випадку пропадання напруги принаймні на одній фазі або у випадку несиметрії напруг між фазами, що може стати причиною виходу з ладу двигуна, а також для забезпечення правильного напрямку обертів двигуна у випадку зміни черговості фаз на входах реле.

Дія: зникнення напруги принаймні на одній довільній фазі або несиметрія напруг між фазами більша від встановленої призведе до аварійного вимкнення двигуна. Вимкнення відбудеться з затримкою 4 c, що запобігає випадковому вимкненню двигуна під час короткочасного зникнення напруги живлення однієї чи двох фаз. Повторне ввімкнення відбудеться автоматично при зменшенні несиметрії напруг до рівня на ~5 В нижче встановленого порогу (тобто на величину гістерезису напруги), інакше запуск двигуна є неможливим. У випадку зміни черговості фаз, що призведе до небажаної зміни напрямку обертів двигуна, реле не дасть можливості запустити двигун. Запуск двигуна буде можливий при відновленні правильної черговості фаз.
