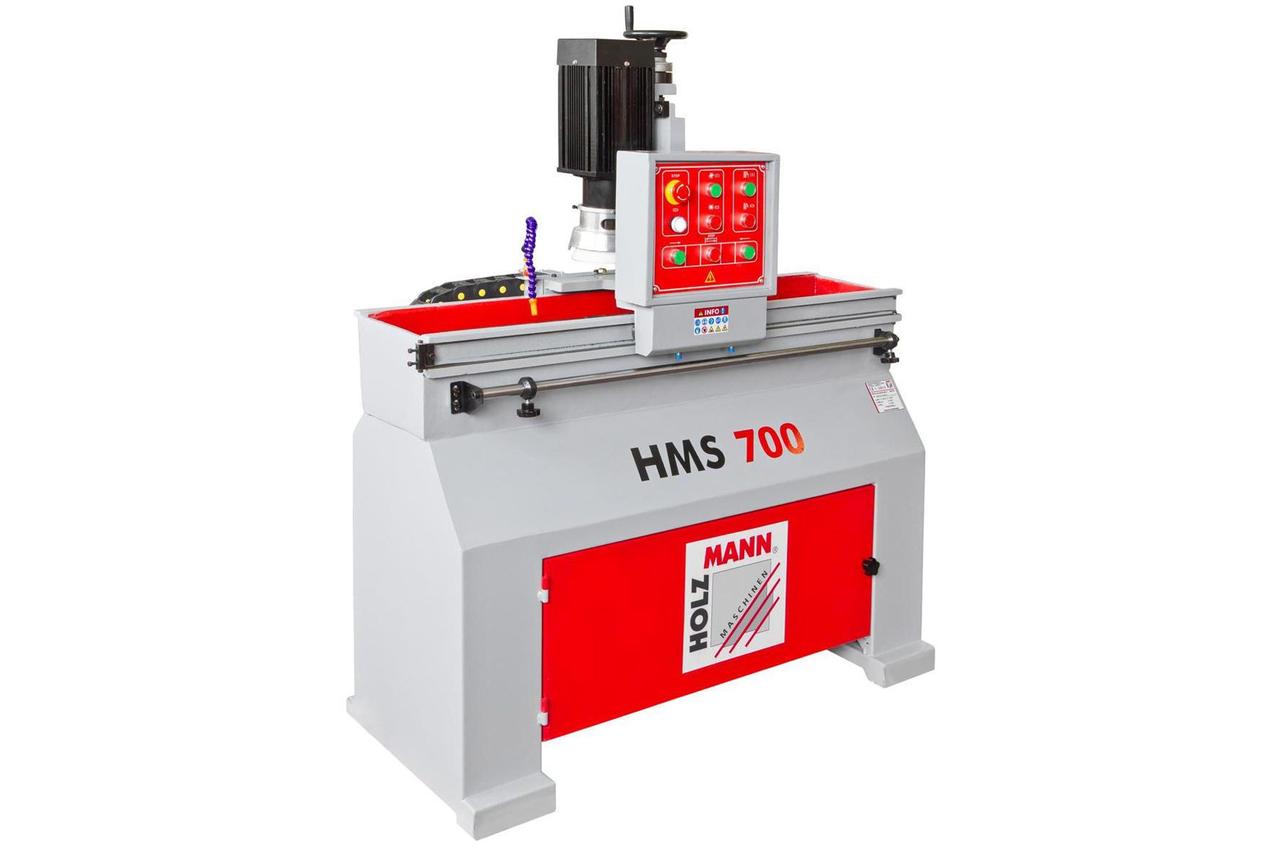

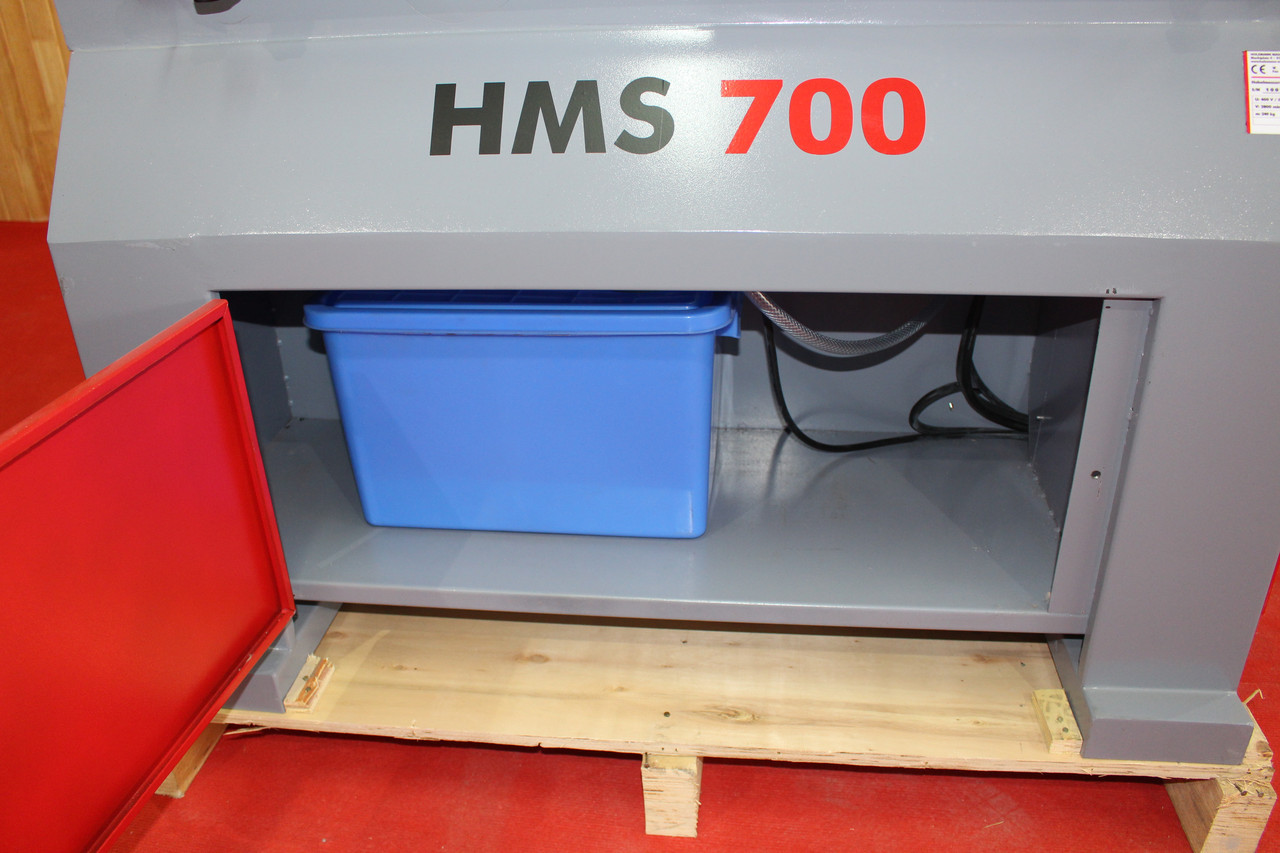

Верстат для автоматичного заточування плоских ножів Holzmann HMS 700

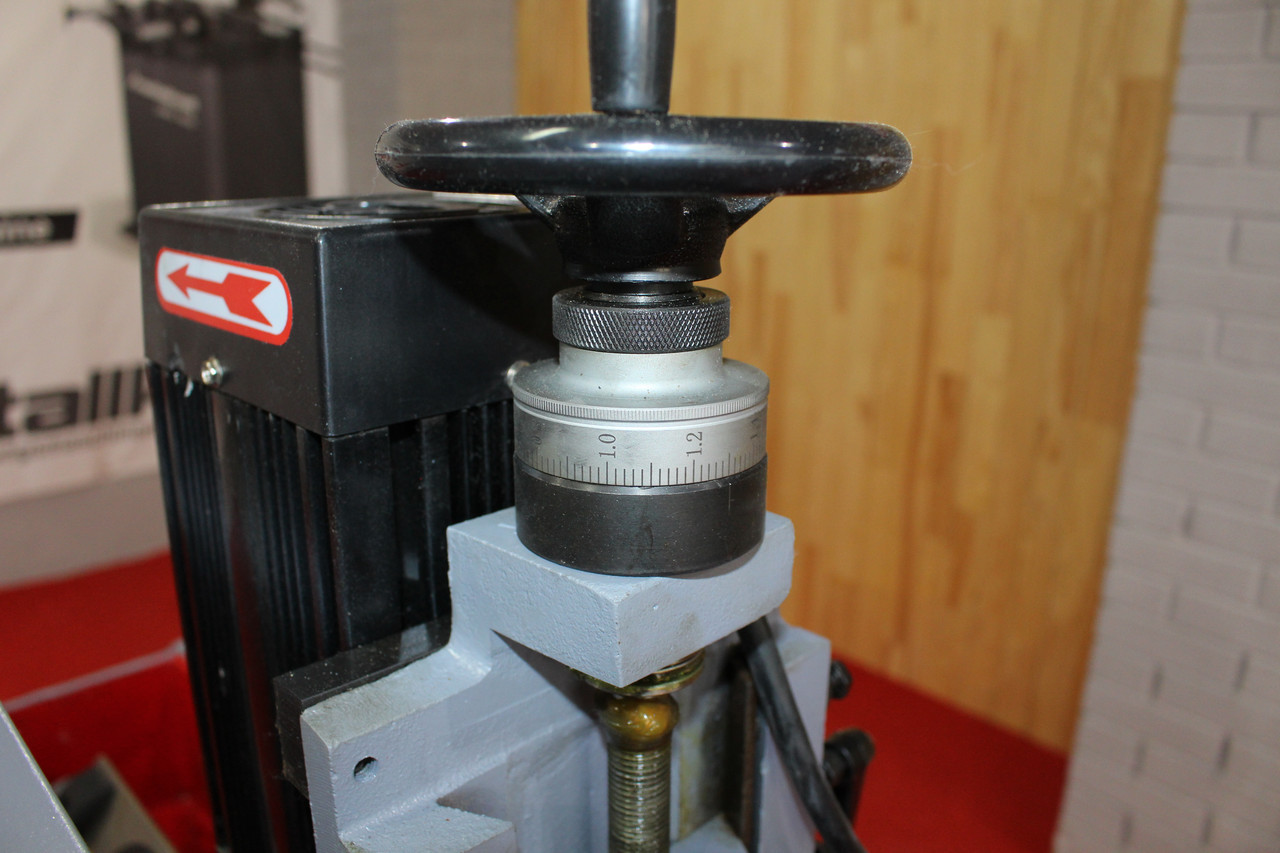

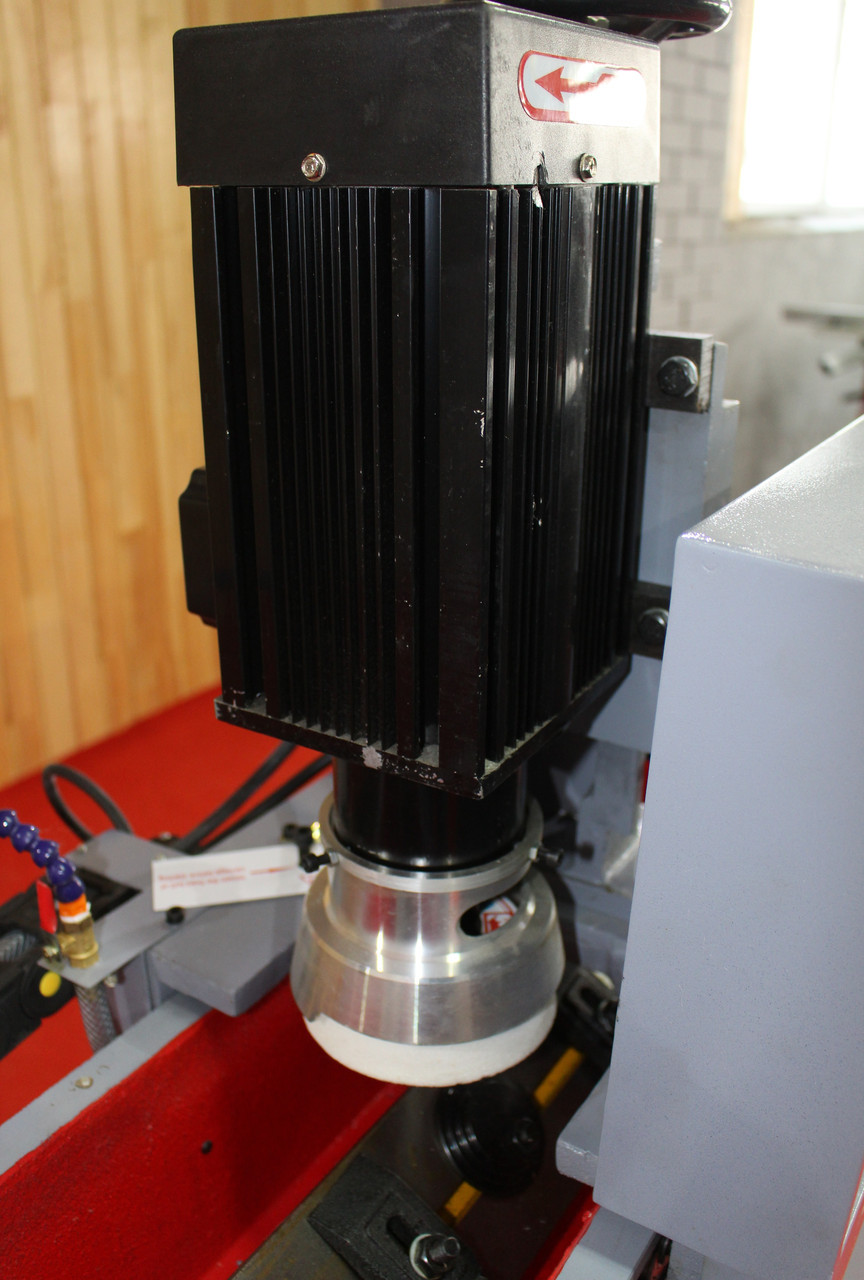

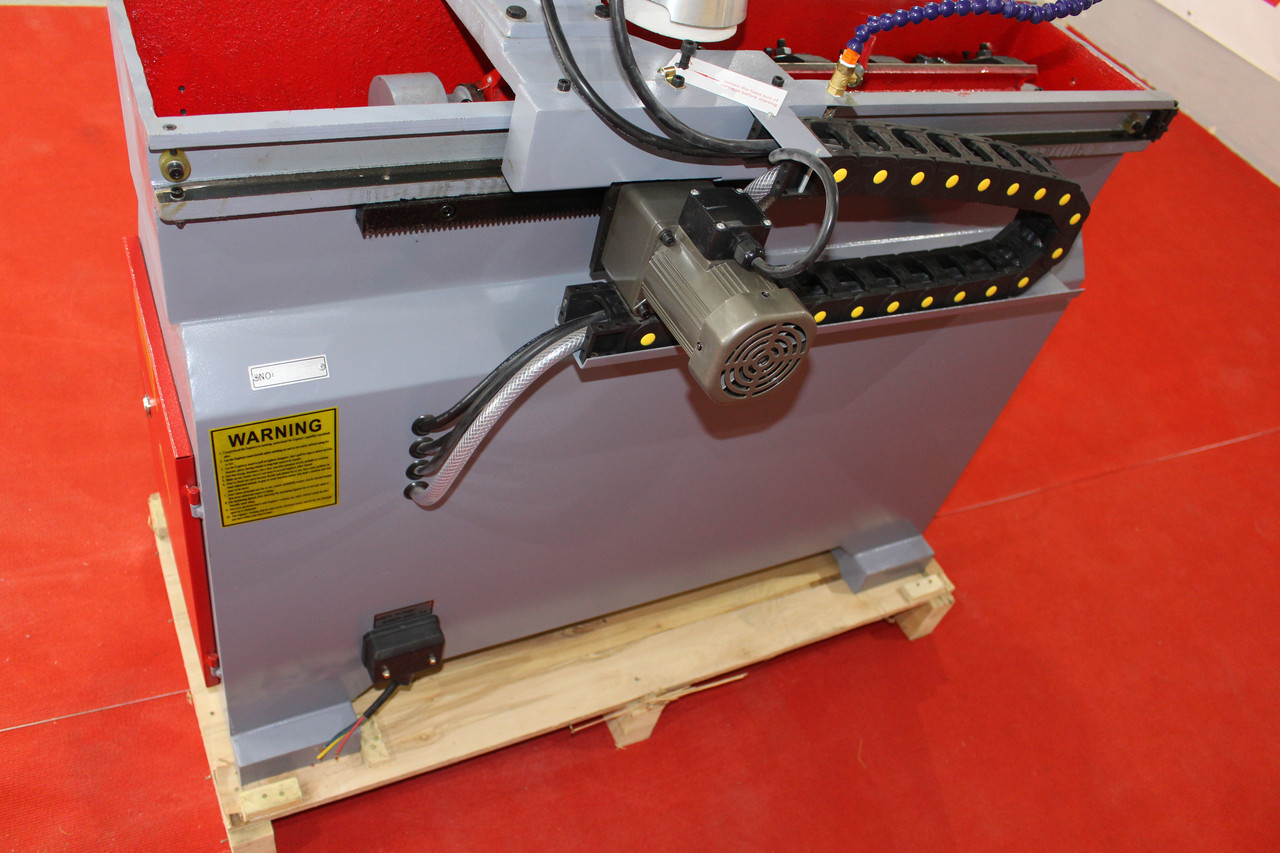

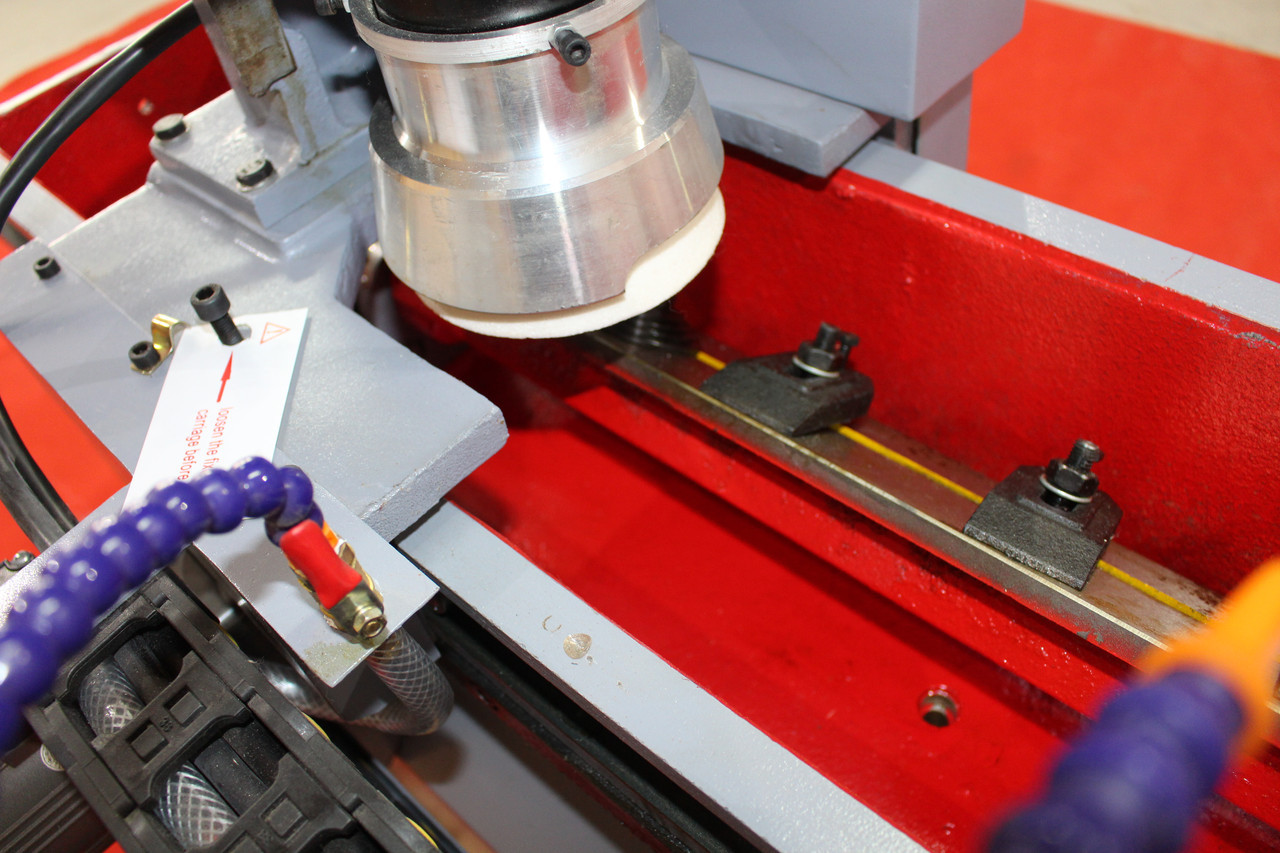

ПРИЗНАЧЕННЯ: Станок предназначен для заточки строгальных ножей по задней грани, одновременно 4 ножа. ОБЛАСТЬ ВИКОРИСТАННЯ: Станок рекомендуется для мебельных и столярных производств, которые используют рейсмусовые, фуговальные и четырехсторонние станки. КОНСТРУКТИВНІ ОСОБЛИВОСТІ: СТАНИНА Литий корпус із чавуну забезпечує необхідну жорсткість та вібростійкість верстата, гарантуючи високу точність заточування інструменту. ПАКЕТНЕ ЗАТОЧУВАННЯ Верстат дозволяє здійснювати пакетне заточування – одночасно 4 ножі, це гарантує високу точність заточування і як наслідок однакові розміри та масу кожного заточеного ножа. Позиціонування ножів здійснюється за рахунок ексцентрикових упорів та притисків. НАПРЯМНІ Литі напрямні є частиною станини та забезпечують необхідну точність при заточенні стругальних ножів. Стрічка для напрямних має систему натягу, гарантує плавне переміщення каретки. ПРИВІД ПОДАЧІ Рух каретки із заточувальним вузлом здійснюється в автоматичному режимі за рахунок передачі шестерня-рейка, яка забезпечує плавність процесу заточування. ЗАТОЧУВАЛЬНИЙ ВУЗОЛ Заточувальний вузол оснащений регулюваннями знімання за допомогою гвинтового механізму і кута нахилу щодо ножа, що заточується. НАЛАГОДЖЕННЯ ЗЙОМУ Опускання шліфувального кола проводиться у вигляді передачі гвинт-гайка. Контроль за величиною опускання здійснюється цифровим індикатором. Двигун заточного вузла має потужність 1,5 кВт, що дозволяє заточувати ножі з великим зніманням. НАЛАШТУВАННЯ КУТА ЗАТОЧУВАННЯ Налаштування кута заточування здійснюється поворотом заточного столу за градуйованою шкалою. Зручне налаштування кутів забезпечує швидку підготовку верстата до роботи. ОБМЕЖУВАЧІ РУХУ РАБОЧОГО СТОЛУ Обмежувачі ходу дозволяють регулювати корисний хід робочого столу, що значно заощаджує час заточування та збільшує продуктивність верстата. НАЛАШТУВАННЯ КУТА ЗАТОЧУВАННЯ Кут заточування ножів встановлюється за градуйованою шкалою і регулюється в діапазоні 0 – 90 °. Поворот плити здійснюється за допомогою маховика – це значно заощаджує час налаштування верстата перед заточуванням і, як наслідок, збільшує продуктивність верстата. ЗАТОЧКА З ВИКОРИСТАННЯМ СОЖ Заточення здійснюється з використанням СОЖ, що підвищує якість заточування, перешкоджає перегріву ножів та збільшує ресурс кола.
