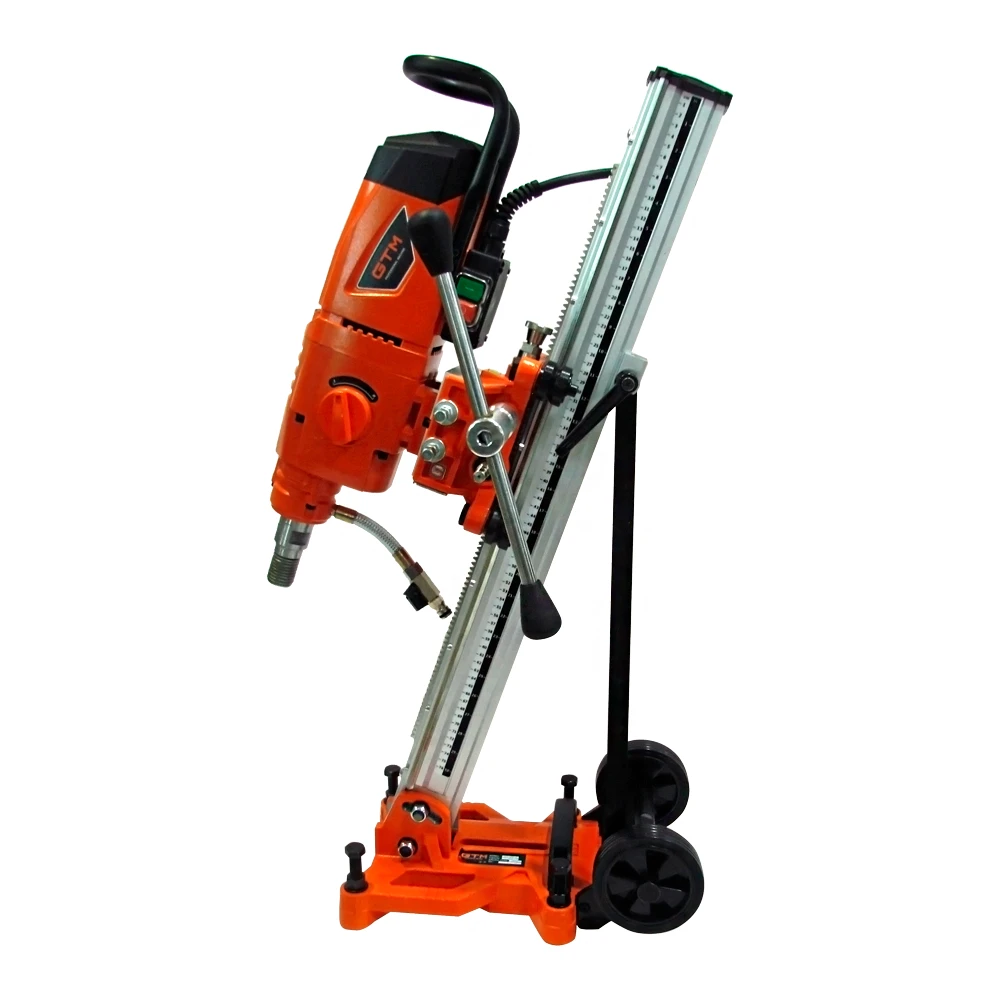

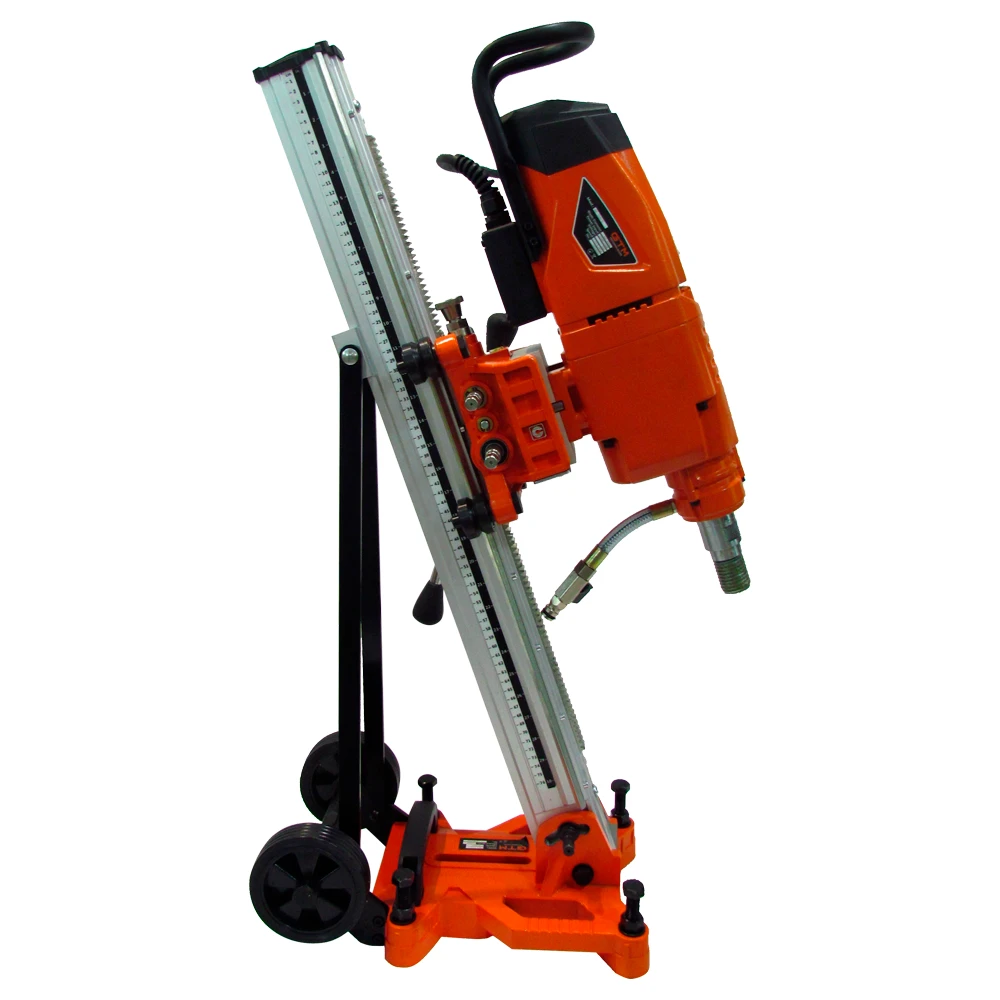

Установка алмазного буріння GTM DK-350/2/45 стійка з нахилом

Свердлильні машини TM GTM серії DK призначені для використання зі станиною, серії SCY може використовувати як в ручному режимі так і зі стійкою. В якості ріжучого інструменту використовуються алмазні корончасті свердла, відповідно до технічних характеристик моделей. Свердлильні машини призначені для свердління отворів в бетоні, залізобетоні, штучному і натуральному камені та цеглі при будівництві будинків і споруд, аеродромів, злітно-посадкової смуги, дорожніх тунелів, залізничних конструкцій і т.д.

Бурильні установки серії DK/SCY підходять для роботи в промислових умовах та в зонах пожежної небезпеки класів 2-2а і нижче. При температурі навколишнього середовища, вище 28°C, рекомендується частіше робити перерву в роботі, для запобігання перегріву двигуна і збільшення терміну експлуатації устаткування.

Бурильна установка включає в себе електродвигун, редуктор, пульт керування. На корпусі редуктора є ручка перемикання передач, для підбору оптимальних обертів шпинделя та крутного моменту під діаметр свердла. Шпиндель має різьбу для кріплення алмазної коронки. Силова установка для використання зі стійкою кріпиться до каретки. За допомогою важеля на каретці виконується переміщення алмазної коронки на потрібну глибину свердління. Основа стійки, повинна бути надійно зафіксована на поверхні за допомогою анкерного болта, який іде в комплекті. Двигун кріпиться на сталевій станині та пересувається за допомогою каретки, стійка може змінювати кут нахилу до 45°. До роз’єму системи охолодження швидкознімним затискачем підключається пристрій подачі води або спеціальної емульсії, що значно збільшує термін експлуатації витратного інструменту.

ВАЖЛИВЕ дотримання техніки безпеки при роботі устаткування з використанням стійки. Після закінчення процесу свердління зупиніть подачу води, машина повинна протягом однієї хвилини відпрацювати в режимі холостого ходу для охолодження електродвигуна і видування пилу і бруду з вентиляційних отворів електродвигуна. Для збільшення терміну експлуатації машини рекомендуємо після 30 хвилин роботи необхідно 10 хвилин відпочинку устаткування. В жодному разі не користуйтеся машиною в положенні двигуном вниз, вода може потрапити у двигун і виникне небезпека враження електричним струмом.

Технічні характеристики:

Джерело живлення: 230В/50Гц

Потужність максимальна – 5,2 кВт

Потужність номінальна – 3,7 кВт

Частота обертання:

Перша шв. – 310 об/хв

Друга шв. – 480 об/хв

Третя шв – 600 об/хв

Кут нахилу: 0-45°

Діаметр свердління:

Цегла/блоки – до 350 мм

Бетон/залізобетон – до 350 мм

Вага: 30 кг

Розміри в зібраному стані см. – 58*122*32

Моменту затяжки запобіжної муфти 84N.m
