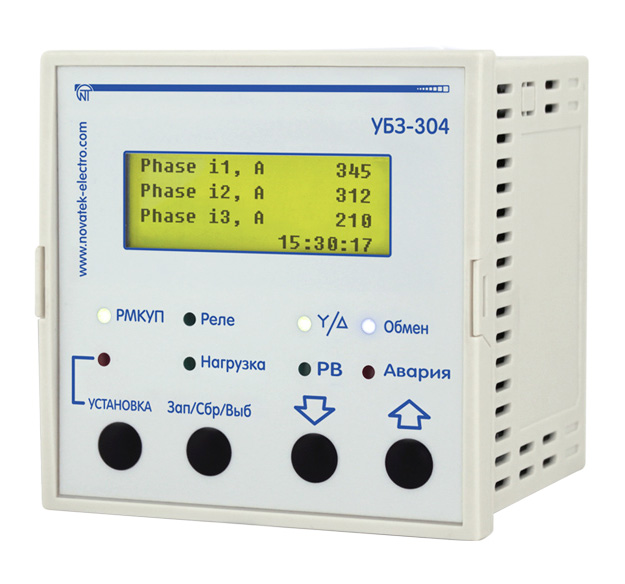

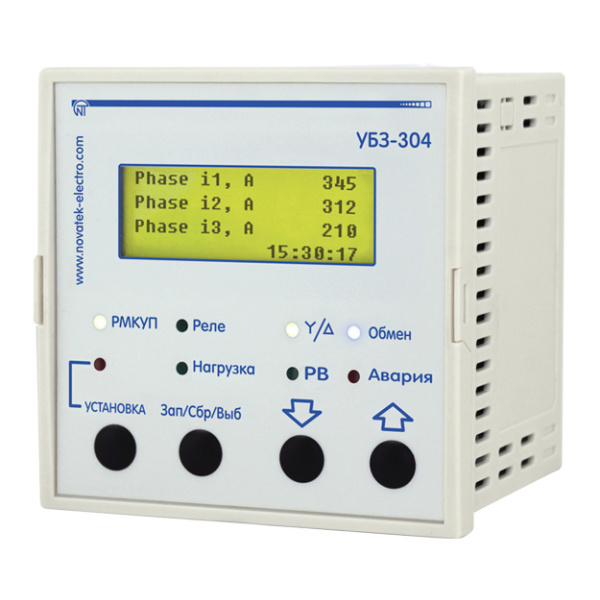

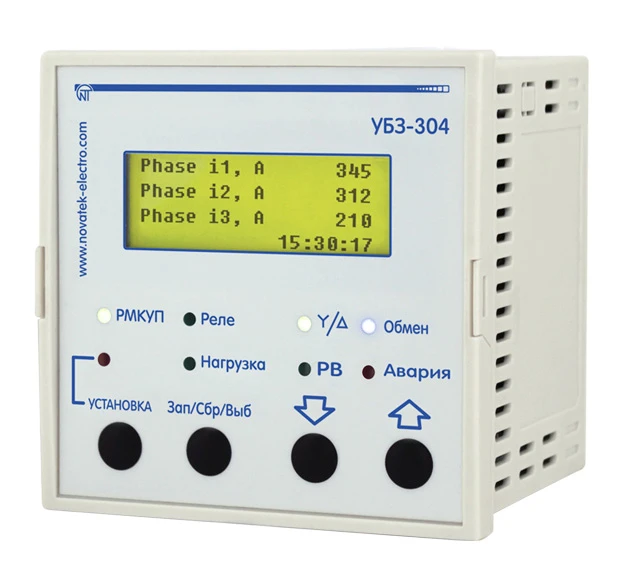

Універсальний блок захисту електродвигунів УБЗ-304 Новатек-Електро

УБЗ-304 призначений для захисту асинхронних електродвигунів потужністю від 2,5 до 315 кВт при використанні зовнішніх стандартних струмових трансформаторів з вихідним струмом 5 А.УБЗ-304 може працювати в мережах як з ізольованою, так і глухозаземленою нейтраллю.Виконання приладу – щитове.УБЗ забезпечує постійний контроль параметрів мережевої напруги, діючих значень фазних (лінійних) струмів трифазного електрообладнання 380 В 50 Гц і перевірку значення опору ізоляції електродвигунів.УБЗ-304 забезпечує захист електродвигунів при:– Неякісній мережевій напрузі (неприпустимі коливання напруги, обрив фаз, порушення чергування і злипання фаз, асиметрія фазних / лінійних напруг, зниження частоти мережі нижче заданої і (або) підвищення частоти мережі вище заданої);– Механічних перевантаженнях (симетричне збільшення  фазних / лінійніих струмів);– Перевищенні порогу струмом зворотної послідовності;– Несиметрії фазних струмів без перевантаження, пов’язаної з порушенням ізоляції усередині двигуна і / або кабелю живлення (порівняння коефіцієнта несиметрії струму по зворотній послідовності з коефіцієнтом несиметрії напруги по зворотній послідовності);– Зникненні моменту на валу електродвигуна («сухий хід» – для насосів) – захист за мінімальним пусковим та / або робочим струмом;– Затягнутому пуску двигуна чи блокування ротора;– Неприпустимо низькому рівні опору ізоляції між статором і корпусом двигуна (перевірка перед включенням);– Замиканні на «землю» обмотки статора під час роботи – захист по струмах витоку на «землю»;– Тепловому перевантаженні двигуна;– Перегріві обмоток (визначається температура обмоток при використанні вбудованих у двигун температурних датчиків або температура корпусу при використанні зовнішніх температурних датчиків).Програмне забезпечення Панель управління УБЗ-304/305 – завантажити программу
