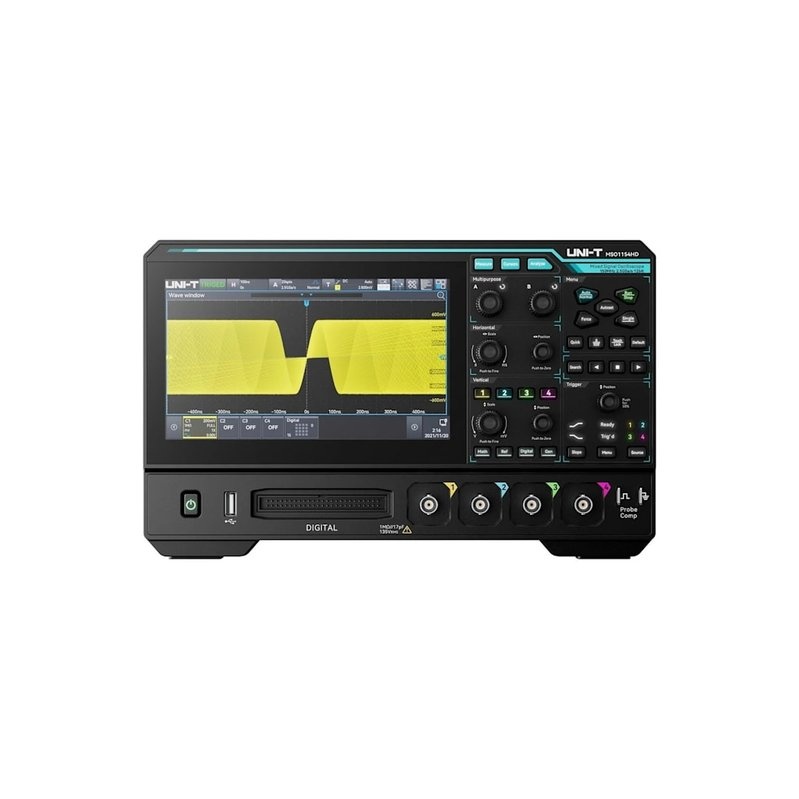

Цифровий осцилограф UNI-T MSO1154HD

UNI-T MSO1154HD – чотириканальний осцилограф високої роздільної здатності зі смугою пропускання 150 МГц і частотою дискретизації до 2,5 ГВиб/с. Прилад оснащений 16 цифровими каналами та глибокою пам’яттю до 100 МБ. Завдяки технології Ultra Phosphor 3.0 та 12-бітному АЦП, він забезпечує виняткову чіткість сигналу з 256 рівнями градації інтенсивності, а інноваційна цифрова система запуску гарантує високу чутливість тригера та мінімальний джиттер.

Особливості

• Живлення через Type-C: можливість роботи від повербанка дозволяє використовувати прилад у польових умовах
• Роздільна здатність 16 біт: комбінація 12-бітного АЦП та режиму ERES забезпечує виняткову точність, низький рівень шуму та детальне зображення форми сигналу
• Прилад "9-в-1": осцилограф, логічний аналізатор, генератор сигналів, аналізатор спектра, протокольний тестер, аналізатор потужності, вимірювач діаграм Боде, частотомір та вольтметр
• Технологія Ultra Phosphor 3.0: підтримка 8-канального паралельного зображення графіків; швидкість обробки даних досягає 20 Гбіт/с, частота захоплення осцилограм до 200 000 осц/с у звичайному режимі та до 1 000 000 осц/с у режимі сегментованої пам’яті
• 56 типів автоматичних вимірювань та статистика: точний аналіз напруги, частоти, фази та потужності; підтримка графіків трендів
• Декодування протоколів: апаратна підтримка найпопулярніших шин даних (UART, I2C, SPI, CAN, CAN-FD, LIN, Audio)
• Вбудований аналізатор з діапазоном від 0 до 1,25 ГГц та підтримкою ШПФ на 1 млн крапок, що дозволяє проводити детальний спектральний аналіз одночасно по 4 каналах; підтримує зображення спектрограм, пропонує 4 типи трасування та детектування, а також інтелектуальний пошук піків з виведенням результатів у таблицю маркерів
• Аналіз потужності: аналіз входу, ключів та виходу

Технічні характеристики

• Смуга пропускання: 150 МГц
• Канали: 4 аналогові, 16 цифрових
• Частота дискретизації в реальному часі: 2,5 Гвиб/с
• Макс. глибина пам’яті: 100 МБ
• Швидкість захоплення осцилограм: 1 000 000 осц/с
• Габарити: 282 мм × 175 мм × 49 мм
• Вага: 1,56 кг

Комплектація

• Цифровий осцилограф UNI-T MSO1154HD — 1 шт.
• Кабель живлення — 1 шт.
• USB2.0-кабель — 1 шт.
• Пасивний щуп — 4 шт.
