Трифазне реле напруги і контролю фаз РНПП-311 М Новатек-Електро

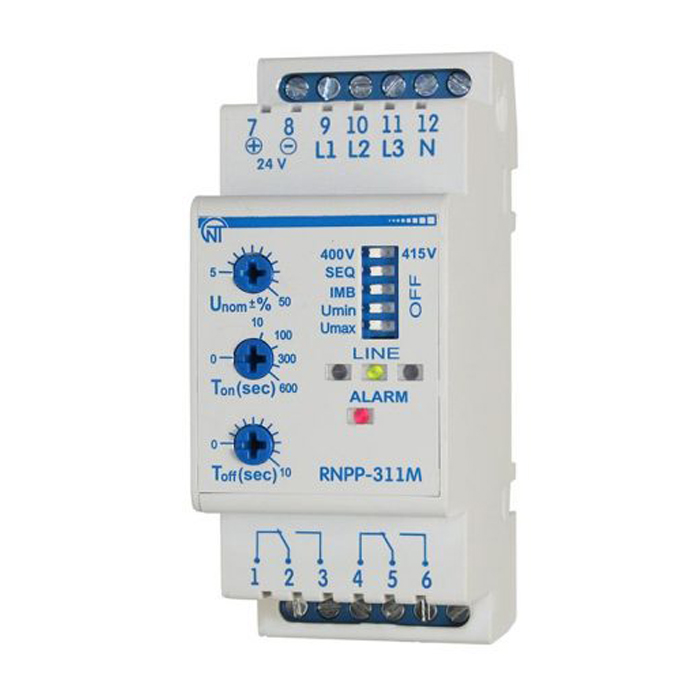

RNPP-311М (24В) призначене:для контролю допустимого рівня напруги;для контролю правильного чергування і відсутності злипання фаз;для контролю повнофазності і симетричності напруги мережі (перекосу фаз);для вимкнення навантаження при неякісній напрузі мережі;для контролю напруги мережі після вимкнення навантаження і автоматичного увімкнення її після відновлення параметрів напруги;для відображення аварії при виникненні аварійної ситуації і відображення наявності напруги на кожній фазі.  RNPP-311M (24В) здійснює контроль нуля непрямим методом. У виробі передбачені можливості регулювання параметрів (порогу спрацьовування за напругою, часу АПВ і часу затримки спрацьовування захисту), вибору напруги мережі, що контролюється (400 В або 415 В) і набору захисних функцій. Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ.RNPP-311М (24В) працює в різних режимах: – Контроль мінімальної / максимальної напруги;  – Контроль мінімальної напруги; – Контроль максимальної напруги;  – Контроль наявності фаз;  – Контроль неправильного чергування і наявності злипання фаз;  – Контроль перекосу фаз.Контроль наявності фаз зберігається в будь-якому режимі роботи. В усіх режимах роботи виріб спрацьовує при обриві фаз або зниженні напруги нижче 100 B на одній або декількох фазах за фіксований час 0,2 с.Виріб на виході має дві групи незалежних вихідних перекидних контактів (1-2-3, 4-5-6). В «ХОЛОДНОМУ СТАНІ» (виріб без напруги, не підключений) контакти 1-2 (4-5) замкнені, а контакти 2-3 (5-6) розімкнені.  Коли реле навантаження спрацьовує, вимкнення навантаження відбувається шляхом розриву ланцюга живлення котушки МП через контакти 1-2 (4-5), за виключенням режиму «Контроль максимальної напруги», в якому виріб працює із зворотною логікою увімкнення. ПеревагиПідключення через пускач;Можливість відключення захисних функцій; Перекидний контакт;Компактний розмір;Живлення 24В постійного струму;Декілька режимів роботи.Сфера застосуванняДля контролю фазових та лінійних напруг в трифазній мережі;Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги;Ідеально підходить для захисту холодильних та вентиляційних установок, шафів АВР.Основні можливостіКонтроль дозволеного рівня діючого значення напруги;Контроль правильного чергування фаз та відсутності їх злипання;Контроль повнофазності та симетричності мережевої напруги;Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування;Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги; Можливість відключення захисних функцій.Схема підключенняТехнічні характеристики  Номінальна лінійна / фазна напруга живлення мережі, В 400 / 230, 415 / 240 Частота мережі, Гц 45-65 Діапазон регулювання порогу спрацьовування за максимальною / мінімальною напругою живлення, у відсотках від номінальної напруги 5-50 Діапазон регулювання часу спрацьовування захисту, с 0 – 10 Фіксована затримка спрацьовування за мінімальною напругою, с 12* Час спрацьовування при обриві однієї з фаз, с, не більше 0,2 Час готовності під час подання напруги живлення, с, не більше 0,2** Величина визначення перекосу фаз, В 60 Гістерезис за напругою, В 5-6 Гістерезис за перекосом фаз, В 5-6 Точність визначення порогу спрацьовування за напругою, В, не більше 3 Точність визначення перекосу фаз, %, не більше 2 Споживана потужність (під навантаженням), Вт, не більше 1,2 Максимальний комутуючий струм вихідних контактів, А 5 Ступінь захисту лицьової панелі IP40 Ступінь захисту клемника IP20 Клас захисту від ураження електричним струмом II Кліматичне виконання УХЛ 3.1 Допустима ступінь забруднення II Категорія перенапруження II Номінальна напруга ізоляції, В 450 Номінальна імпульсна витримана напруга, кВ 2,5 Переріз проводів для підключення до клем, мм² 0,5 – 1,5 Момент затягнення гвинтів клем, Н*м 0,4 Маса, кг, не більше 0,100 Габаритні розміри, H*B*L, мм 90,2*36*64,5
