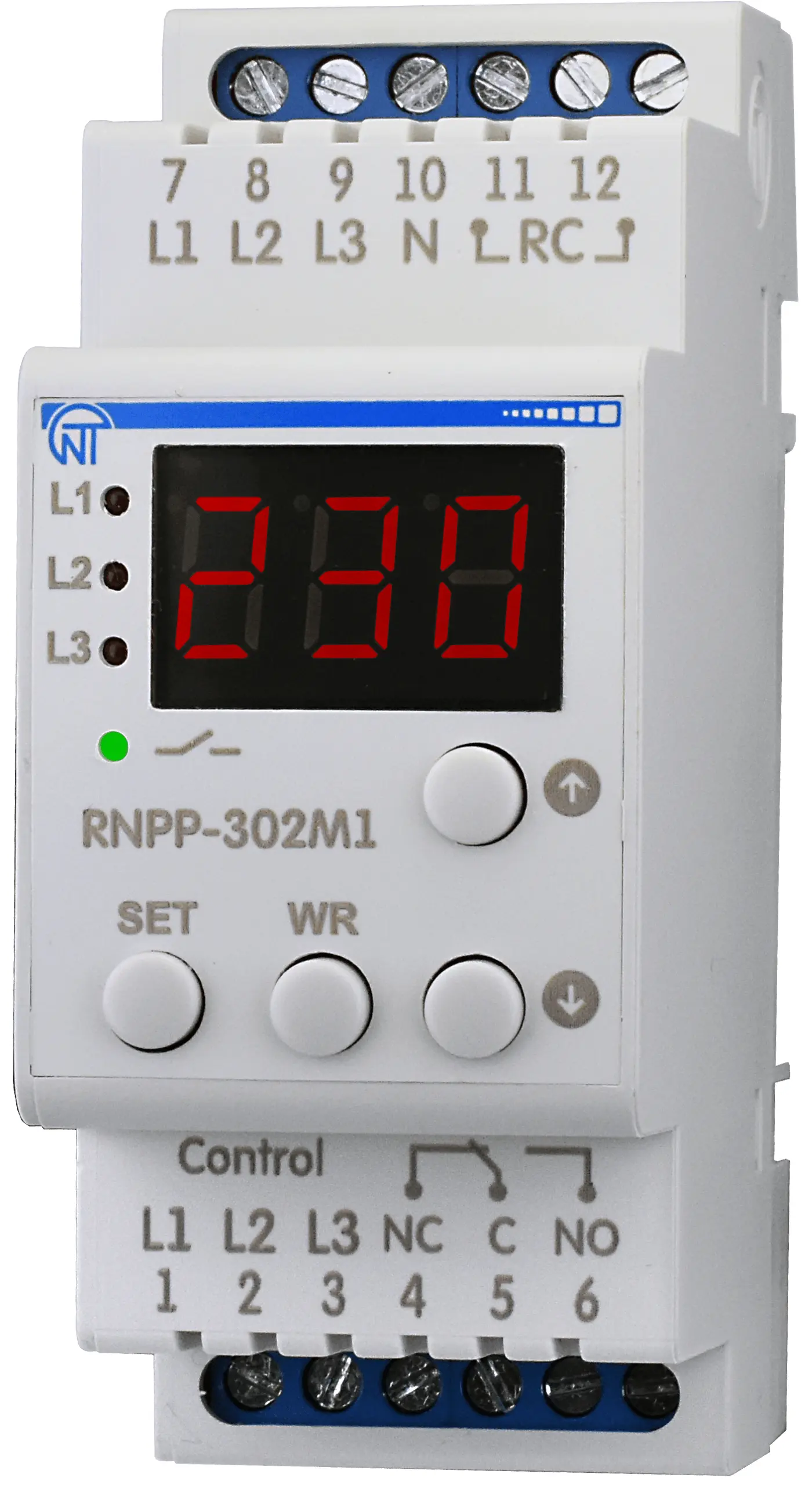

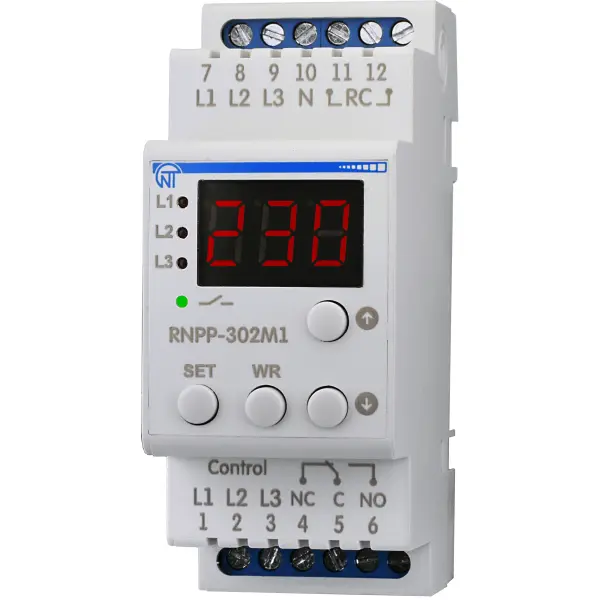

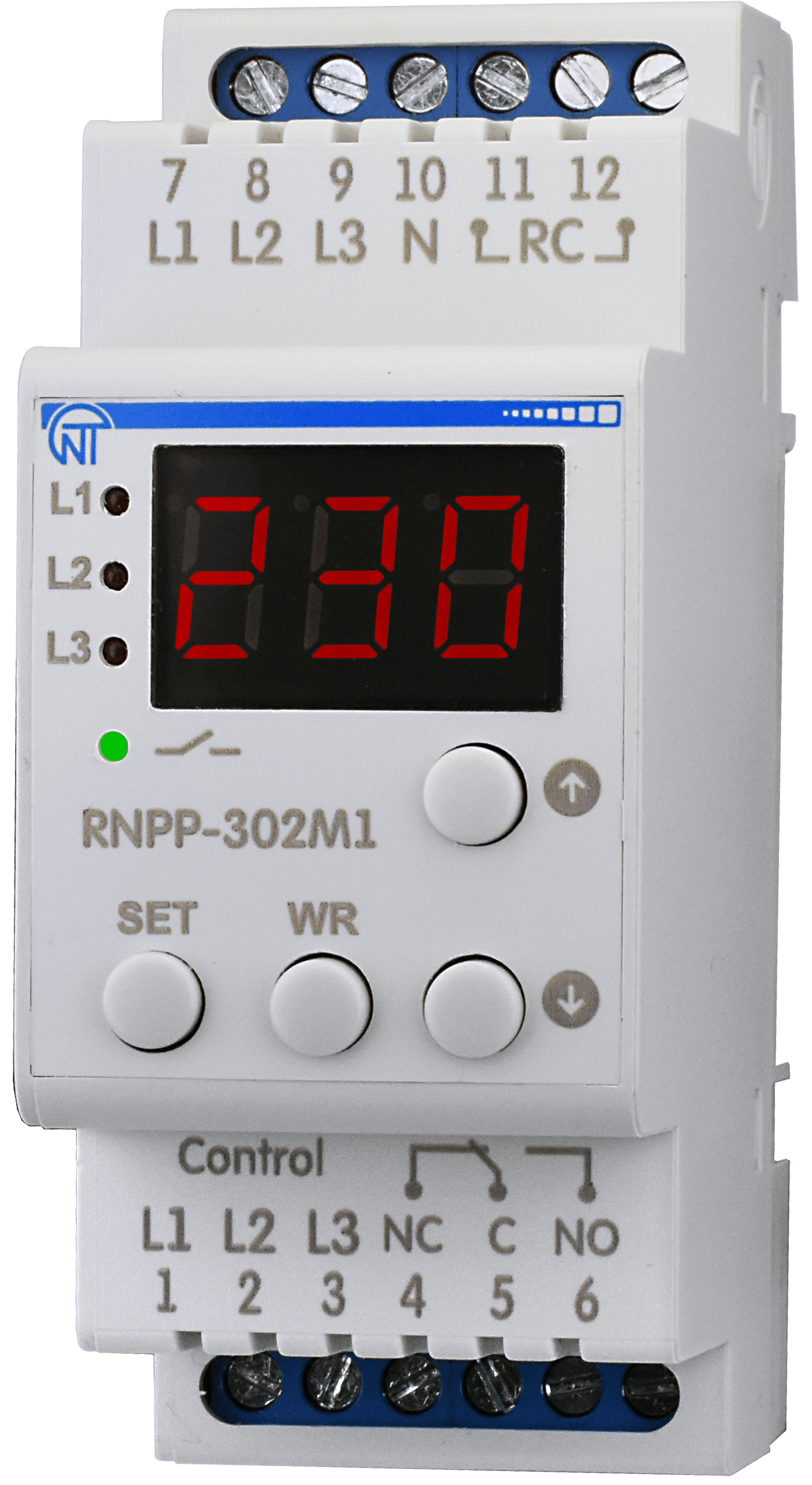

Трифазне реле напруги та контролю фаз РНПП-302М1 Новатек-Електро

Реле напруги RNPP-302М1 призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як: вихід діючого значення напруги за межі допустимих порогів; порушення послідовності і злипання фаз; порушення повнофазності і симетричності мережевої напруги. RNPP-302М1 вимірює діючі значення фазних (лінійних) напруг, у мережах із глухозаземленою або ізольованою нейтраллю і керує котушкою зовнішнього магнітного пускача, що комутує ланцюг живлення навантаження. Реле також слідкує за станом силових контактів зовнішнього магнітного пускача до і після увімкнення навантаження, контролюючи їх справність (підгоряння або злипання). Пристрій може працювати в чотирьох незалежних режимах: – реле обриву фаз (контроль рівнів напруг – вимкнений); – реле мінімальної напруги; – реле максимальної напруги; – реле напруги. RNPP-302М1 індикує діюче значення фазної (лінійної) напруги, аварію напруги, стан реле навантаження (увімкнено/вимкнено) і тип аварії.ПеревагиПідключення через пускачКонтроль стану силових контактів пускача до та після увімкнення навантаженняСегментний дисплейПідтримка мереж із глухозаземленою або ізольованою нейтраллюМожливість роботи в чотирьох незалежних режимахСфера застосуванняДля контролю фазових та лінійних напруг в трифазній мережіДля захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напругиДля захисту трифазного обладнання від аварій в трифазній мережі без нульового проводуОсновні можливостіКонтроль дозволеного рівня діючого значення фазової/лінійної напругиКонтроль правильного чергування фаз та відсутності їх злипанняКонтроль повнофазності та симетричності мережевої напругиКонтроль стану силових контактів магнітного пускача до та після увімкнення навантаженняВимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування із часом спрацювання, що заданий користувачемКонтроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги із часом автоматичного повторного вмиканняВізуальне відображення всіх видів аварій напруги мережі та відмови перемикання силових контактів магнітного пускачаТехнічні характеристики  Спосіб індикації дисплей Цифровий вхід дистанційного увімкнення/вимкнення пристрою так Макимальний струм вихідних контактів, що комутується, при cos φ=1, А 12А Точність визначення порогів спрацьовування за напругою: не більше 3В Номінальна фазна/лінійна напруга, В: 230/400 або 240/415 Споживана потужність не більше 5 Вт Ступінь захисту пристрою IP40 Ступінь захисту клемника IP20 Переріз проводів для підключення до клем 0,25 – 2,5 мм² Момент затягнення гвинтів клем вхідних контактів: 0,4 Н*м Кліматичне виконання: УХЛ 3.1 Діапазон робочих температур від мінус 35 до +55 ˚C Маса не більше 0,3 кг
