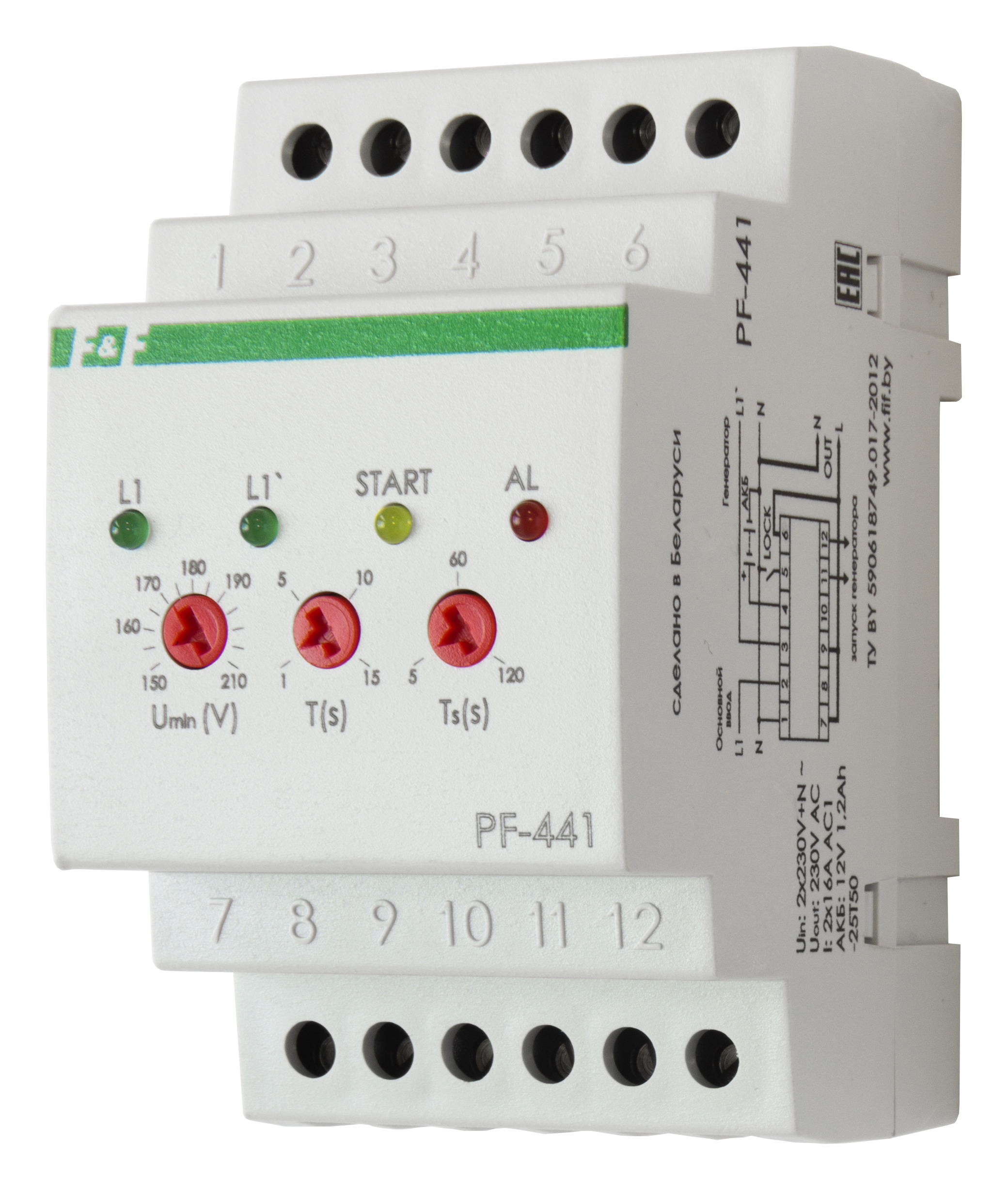

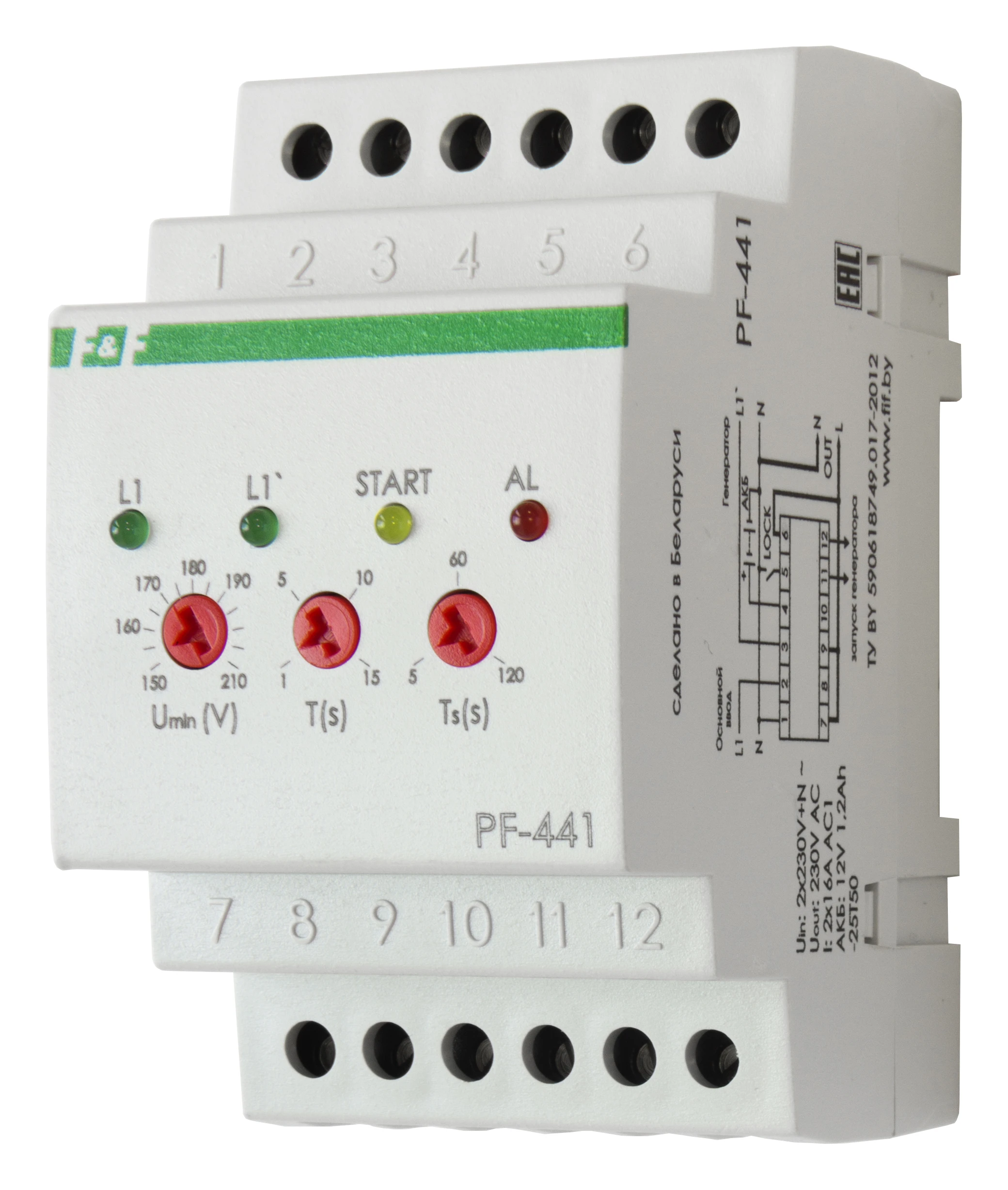

SZR-277/PF-441 однофазний АВР від генератора

Призначення: SZR-277 (для генераторів) призначений для контролю
напруги в однофазній мережі живлення та перемикання споживачів на резервний
вхід від генератора, при виході напруги з мережі за встановлені межі.

Принцип дії: якщо напруга в мережі в допустимих межах, навантаження через закриті контакти 2-7 підключено до мережі. При виході напруги за встановлені межі, контакти 2-7 розмикаються, навантаження відключається. Через 15 секунд замикаються контакти 11-12 і реле подає сигнал на запуск генератора. Після виходу його в робочий режим (напруга генератора стабільна і знаходиться в допустимих межах) контакти 3-9 замикаються, і навантаження підключається до генератора. При відновленні напруги в мережі через 10 секунд контакти 3-9 розмикаються, через 0,3 секунди замикаються контакти 2-7 і навантаження підключається до мережі живлення.

Відмінності
– робота з генераторними установками;
– регульований верхній поріг переключення.
– регульований час перемикання;

Функціональні можливості

– контроль верхнього та нижнього допустимих величин напруги;

– захист навантаження від зниження і підвищеної напруги;

– контроль включення навантаження, захист від «зустрічної» напруги;

– формування сигналу запуску генератора;

– контроль запуска генератора;

– аварійне відключення навантаження зовнішнім сигналом;

– робота від зовнішньої акумуляторної батареї та її підтримка в робочому стані.
