Роз’єднувач РЄ19-41-722100 1000А с центр.рук.
23517,36 ₴ шт
Опис

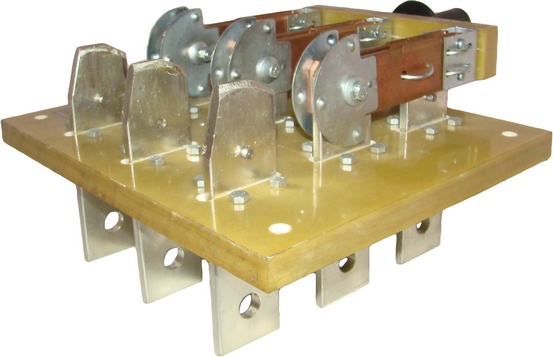

Перемикач-роз’єднувач РЄ19-41-722100 1000А (заднє приєднання)
Перемикач-роз’єднувач серії РЄ19-41 на номінальний струм 1000А — це надійний триполюсний апарат для неавтоматичної комутації електричних кіл. Дана модифікація змонтована на спільній ізоляційній плиті та спеціально розроблена для заднього приєднання провідників.
Апарат оснащений центральною незнімною рукояткою, що дозволяє здійснювати перемикання безпосередньо на приводі всередині щитового обладнання.
Конструктивні особливості та переваги
- Тип монтажу: Поставляється на діелектричній ізоляційній плиті товщиною 20 мм.
- Заднє приєднання: Контактні виводи виступають за межі плити на 90 мм, що дозволяє приховати силову ошиновку.
- Матеріал контактів: Високоякісна мідь. Товщина контактної шини (S) становить 6 мм.
- Надійність фіксації: Передбачено 9 отворів діаметром 18 мм для болтового з’єднання силових шин або наконечників.
- Безпека: Конструкція забезпечує видимий розрив кола для безпечного обслуговування електромережі.

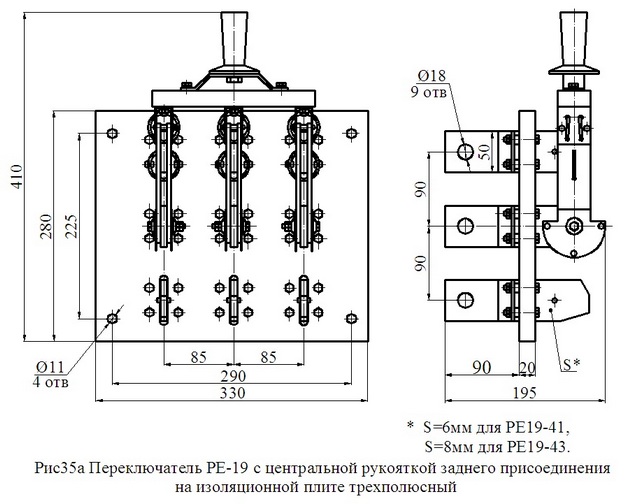

Технічні характеристики (згідно з ТД)
| Параметр | Значення |
|---|---|
| Номінальний струм | 1000 А |
| Кількість полюсів | 3 |
| Габарити плити (ВхШ) | 280 х 330 мм |
| Повна висота апарату | 410 мм |
| Глибина (з ручкою та виводами) | 195 мм |
| Міжполюсна відстань | 85 мм |
| Монтажні отвори (відстань) | 290 х 225 мм (Ø11 мм) |
Сфера застосування
Завдяки конструкції із заднім приєднанням, модель РЄ19-41 на 1000А є оптимальною для:
- Розподільчих панелей ЩО-70 та ЩО-91.
- Камер збірних одностороннього обслуговування (КСВ).
- Ввідно-розподільчих пристроїв великої потужності.
Примітка: Перемикач-роз’єднувач призначений для комутації кіл без навантаження.
Додаткова інформація
| Виробник | Універсал Т |
|---|
