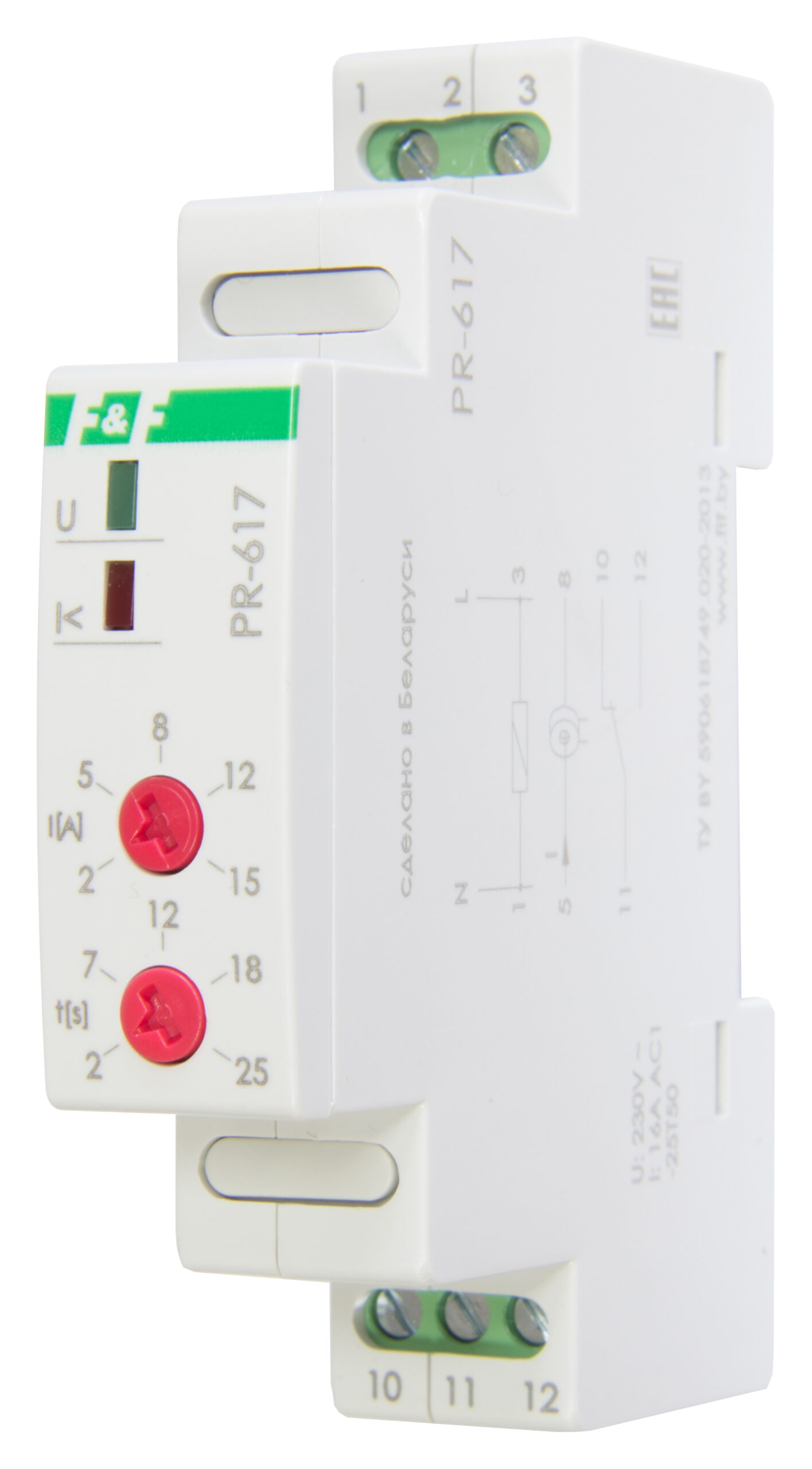

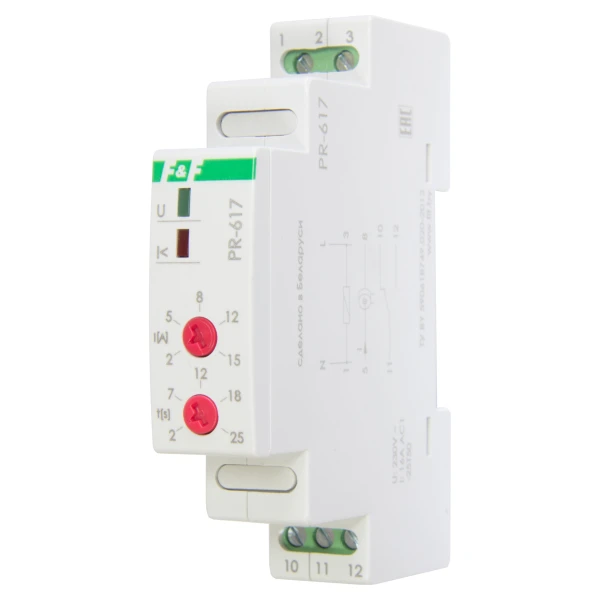

Реле струму PR-617, 2-15 А, наскрізний канал

Діапазон: 2-15 А. Затримка включення при запуску двигуна 2 с, наскрізний канал, контакт 1NO.

Призначення

Реле струму PR-617 призначено для захисту одно і трифазних електродвигунів від перенавантаження по струму. Можливе його застосування в якості бесконтактно-струмового вимикача для відключення електроприводу в кінцевих положеннях, дублювання блока кінцевих вимикачів и т.п.

Принцип роботи
Якщо струм електродвигуна не перевищує номінальний (встановлюється потенціометром на передній панелі), контакти 11-12 замкнуті і на котушку контактора подана напруга. При збільшенні струму вище номінального контакти 11-12 розмикаються і двигун відключається. Відключення відбувається з затримкою часу, залежної від струму при перенавантаженні (токовременная характеристика). Зміна характеристики виконується потенціометром на лицьовій панелі в межах 2-25 секунд (значення поділки відповідає часу відключення при двохкратному перенавантаженню (Iдв/Iном=2).
