Реле напруги РН-112 100В Новатек-Електро

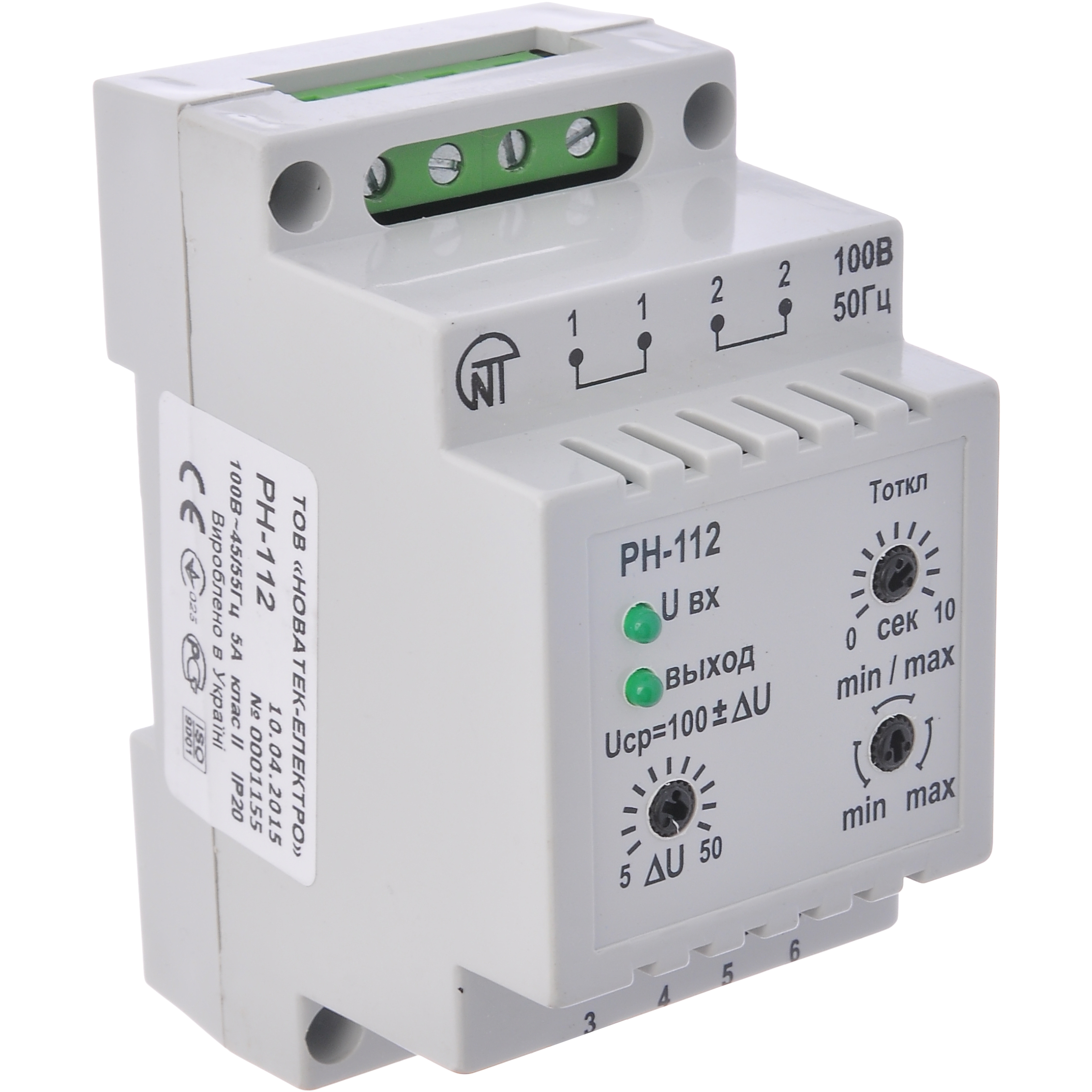

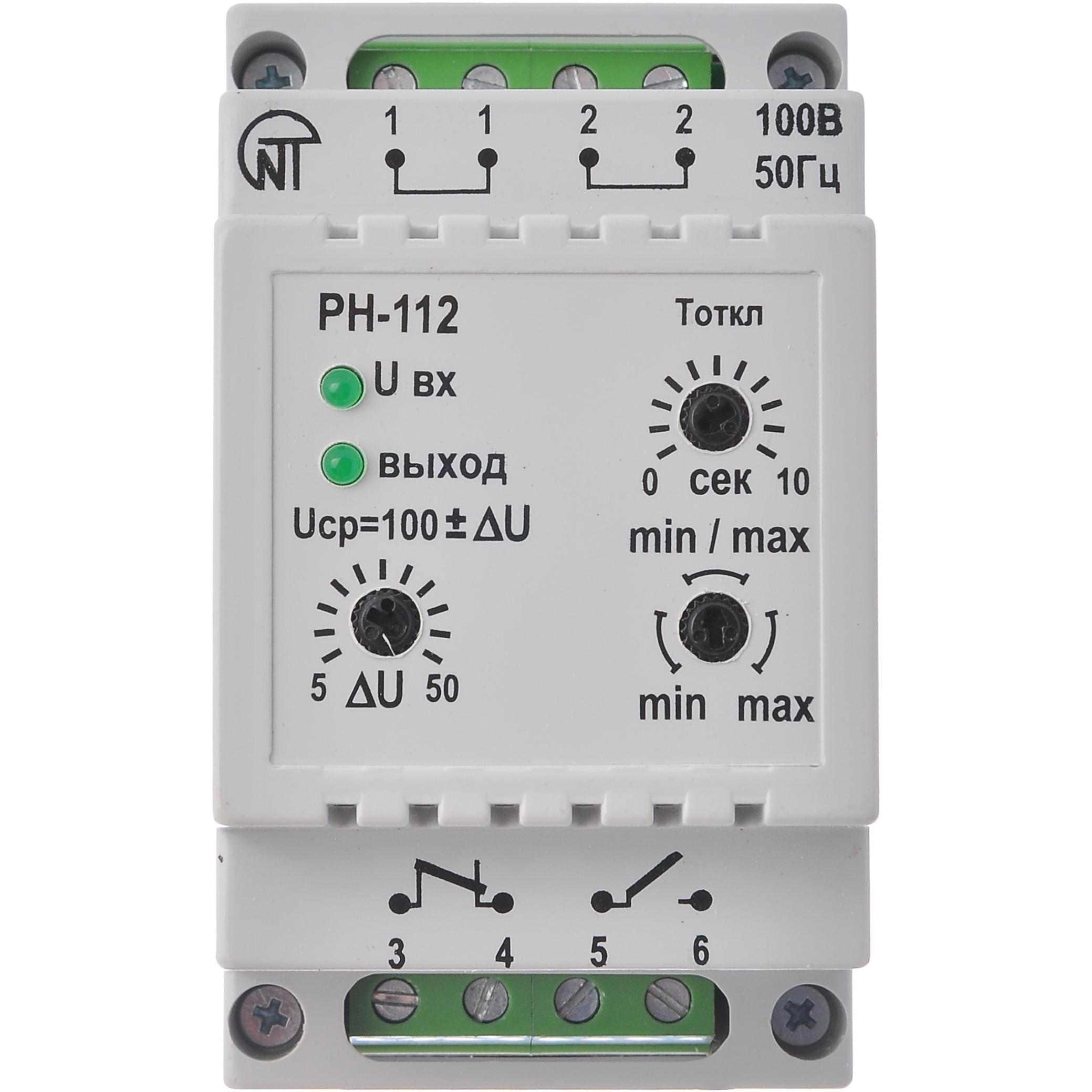

Універсальне електронне реле максимальної / мінімальної напруги РН-112 призначене для контролю допустимої величини і наявності напруги з номінальними параметрами 100 В, 50 Гц і комутації електричних процесів в пристроях захисту і автоматики електроустановок вище 1000 В.Реле напруги забезпечує три режими роботи:Режим реле мінімальної напруги (спрацьовування тільки щодо мінімального порогу);Режим реле максимальної напруги (спрацьовування тільки по макс. порогу);Режим симетричних уставок (спрацьовування по обом порогам).Світлодіоди индицируют:Наявність напруги в мережі;Стан навантаження (включена / відключена).На лицьову панель пристрою виведені наступні настройки управління:Перемикач режиму роботи реле;Регулювання порога спрацьовування реле по напрузі (у відсотках від номінального напруги);Установка часу спрацьовування реле при досягненні порогових значень по напрузі.Схема підключенняТехнічні характеристики
