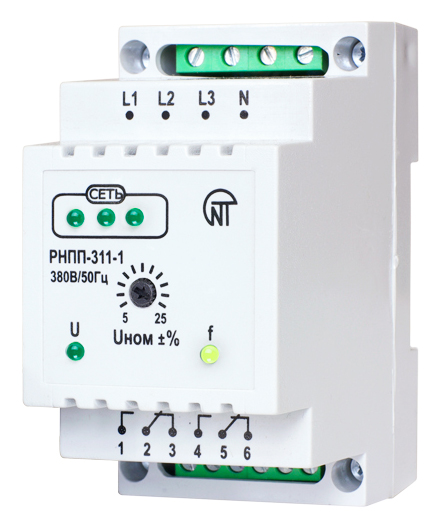

Реле напруги, перекосу і послідовності фаз РНПП-311-1 Новатек-Електро

Реле напруги RNPP-311.1 призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як:недопустимих коливань напруги в мережі з тривалістю не менше 0,02 с;порушення амплітудної симетрії напруги мережі (перекосу фаз);обриву, порушення послідовності та злипання фаз.RNPP-311.1 вимірює діючі значення фазних (лінійних) напруг і керує котушкою зовнішнього магнітного пускача, що комутує ланцюг живлення навантаження. Індикує аварію напруги і стан реле навантаження (увімкнено/вимкнено). Реле постійно контролює значення напруг в трифазній мережі, зіставляючи їх із значеннями, що встановлені Користувачем регулятором Unom±%. Виріб вимикає навантаження, якщо значення напруги виходить за межі, що задані Користувачем.їRNPP-311.1 має одну поєднану регульовану уставку спрацьовування за максимальною / мінімальною напругою. Наприклад: в положенні 10% буде спрацьовувати у разі підвищення / пониження напруги на 10% від номінальної.Виріб може знаходитися в наступних станах:нормальної роботи;аварії за напругою;витримки часу АПВ.Стан Нормальна робота: – напруга мережі знаходиться у межах, що задані Користувачем при налаштуванні виробу; – скінчився час АПВ;– обладнання, що захищається, підключене до мережі; – індикатор «ALARM» не горить;– горять індикатори «LINE».Стан Аварія за напругою: – напруга мережі вийшла за межі, що задані Користувачем при налаштування виробу, на час більший, ніж вказаний у технічних характеристиках; – обладнання, що захищається, відключене від мережі, горить індикатор «ALARM»; – у разі обриву фази відповідний індикатор «LINE» не горить.Стан Витримка часу АПВ:відлік часу АПВ починається з моменту подання живлення або виникнення аварії. Після завершення часу АПВ виріб перейде до стану Нормальна робота, якщо параметри напруги мережі відновилися після аварії. ПеревагиПросте налаштування;Підключення через пускачКомпактний розмірПерекидний контактСфера застосуванняДля контролю фазових та лінійних напруг в трифазній мережі;Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги;Ідеально підходить для захисту холодильних та вентиляційних установок.Основні можливостіКонтроль дозволеного рівня діючого значення фазової/лінійної напруги;Контроль правильного чергування фаз та відсутності їх злипання;Контроль повнофазності та симетричності мережевої напруги;Контроль стану силових контактів магнітного пускача до та після увімкнення навантаження;Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування із часом спрацювання, що заданий користувачем;Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги із часом автоматичного повторного вмикання;Візуальне відображення всіх видів аварій напруги мережі та відмови перемикання силових контактів магнітного пускача. Схема підключенняТехнічні характеристики * – за замовленням Покупця час АПВ може бути змінений на наступні значення – 0, 10, 60, 100, 150, 200, 250 секунд
