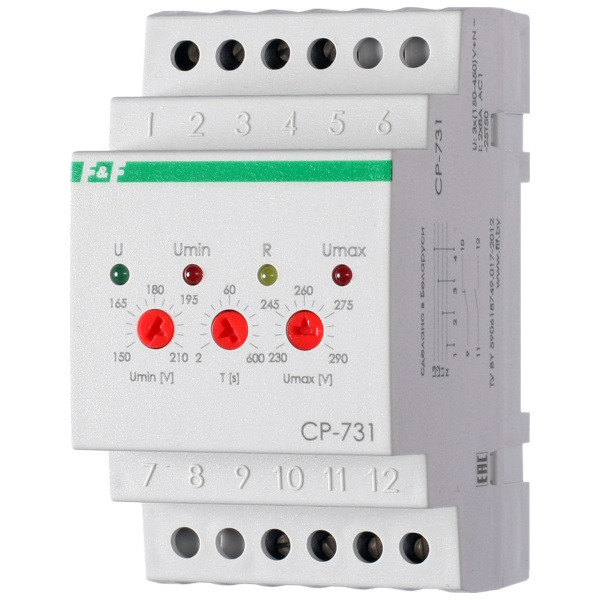

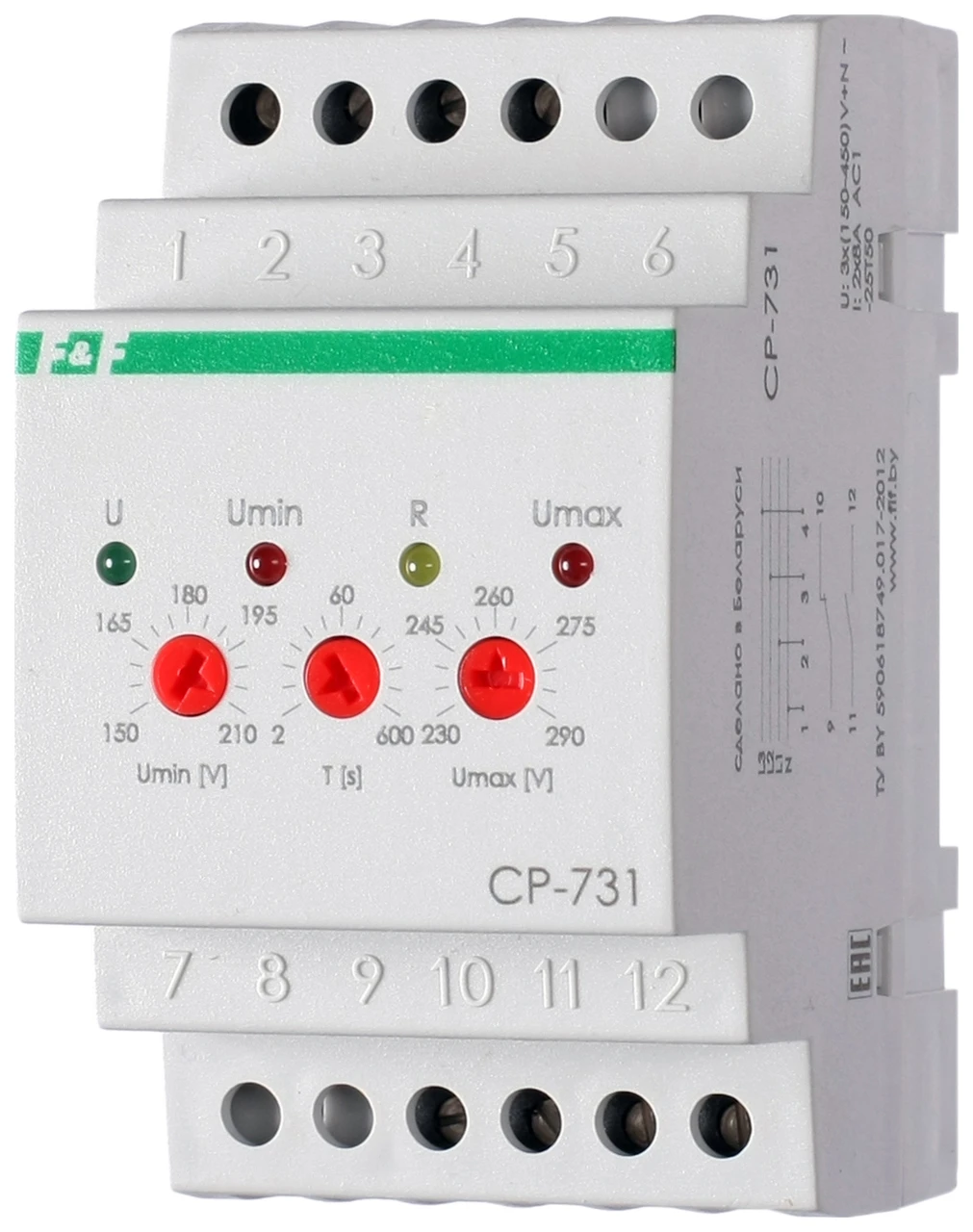

Реле напруги CP-731, трифазне, 2 А

Призначення: реле напруги CP-731 призначене для контролю рівня напруги мережі та захисту електричних пристроїв від небезпечного для них підвищення та зниження рівня напруги поза встановлені межі. Пристосоване для монтажу на монтажній рейці в електрощитах.

CP-731 вимикає навантаження в наступних аварійних ситуаціях:
– порушення чергування фаз (час вимкнення не більше 0,1 с);
– “залипання” фаз;
– при виході значення напруги за встановлені межі.

Реле забезпечує наступну сигналізацію режимів роботи за допомогою 4-х світлодіодів:
– напруга в мережі вище встановленої: світлодіод U2;
– напруга в мережі нижче встановленої: світлодіод U1;
– навантаження відімкнене на час повторного ввімкнення: постійно горить світлодіод R;
– порушення чергування фаз: поперемінне запалення світлодіодів U1 і U2;
– асиметрія напруги вище норми: блимає світлодіод U2.

У робочому режимі вимірювання параметрів мережі горить світлодіод U і блимає жовтий світлодіод R. Додатково реле контролює асиметрію між фазами і при її перевищенні понад 55 В вимикає навантаження із затримкою 2 с. При обриві нульового проводу відбувається відімкнення навантаження від мережі живлення, при цьому реле витримує тривалу дію напруги 450 В та короткочасне зростання напруги до 550 В.
