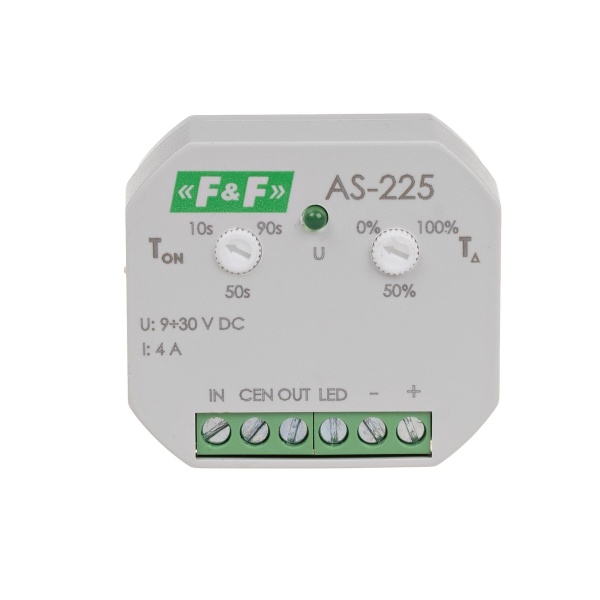

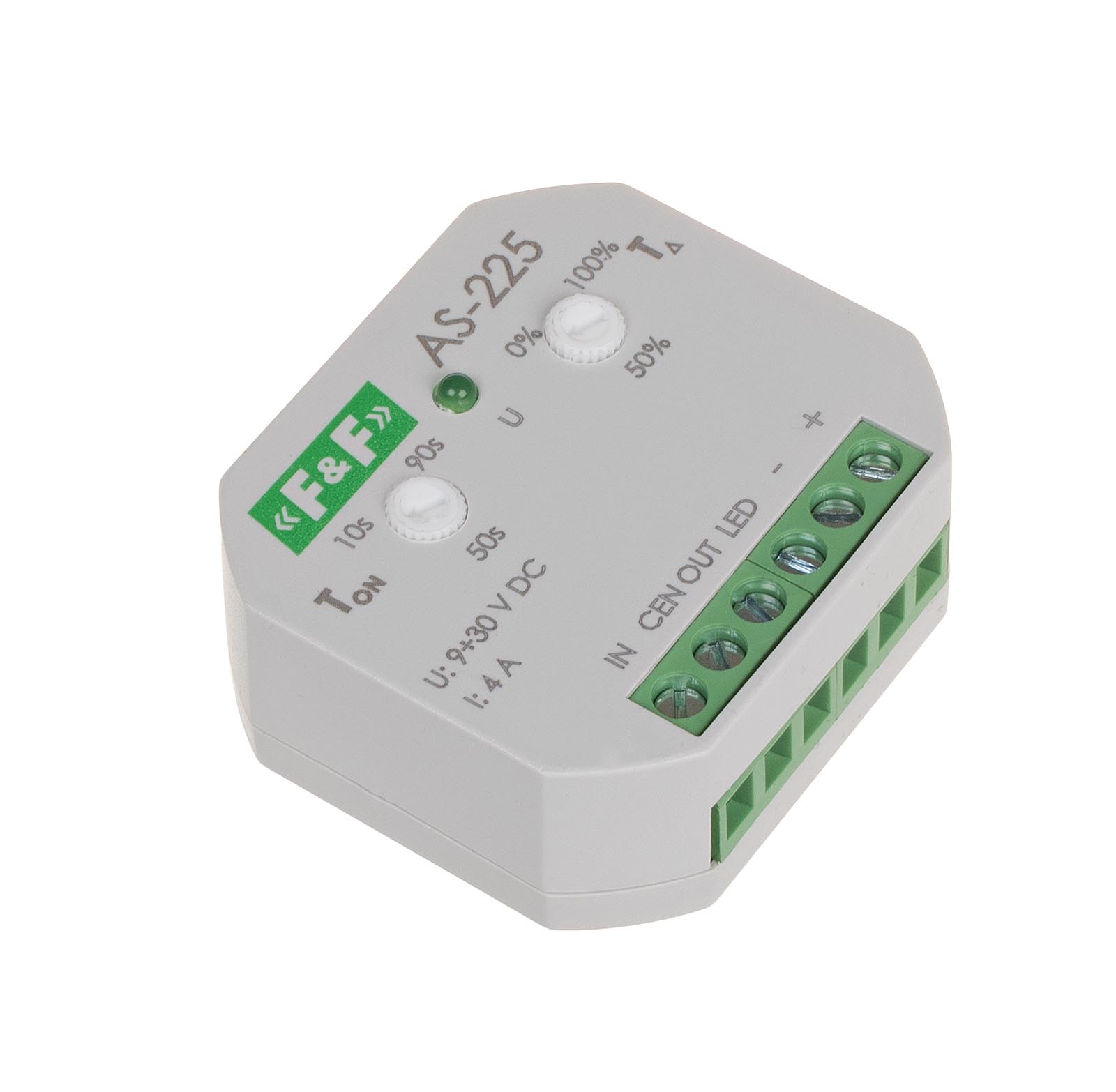

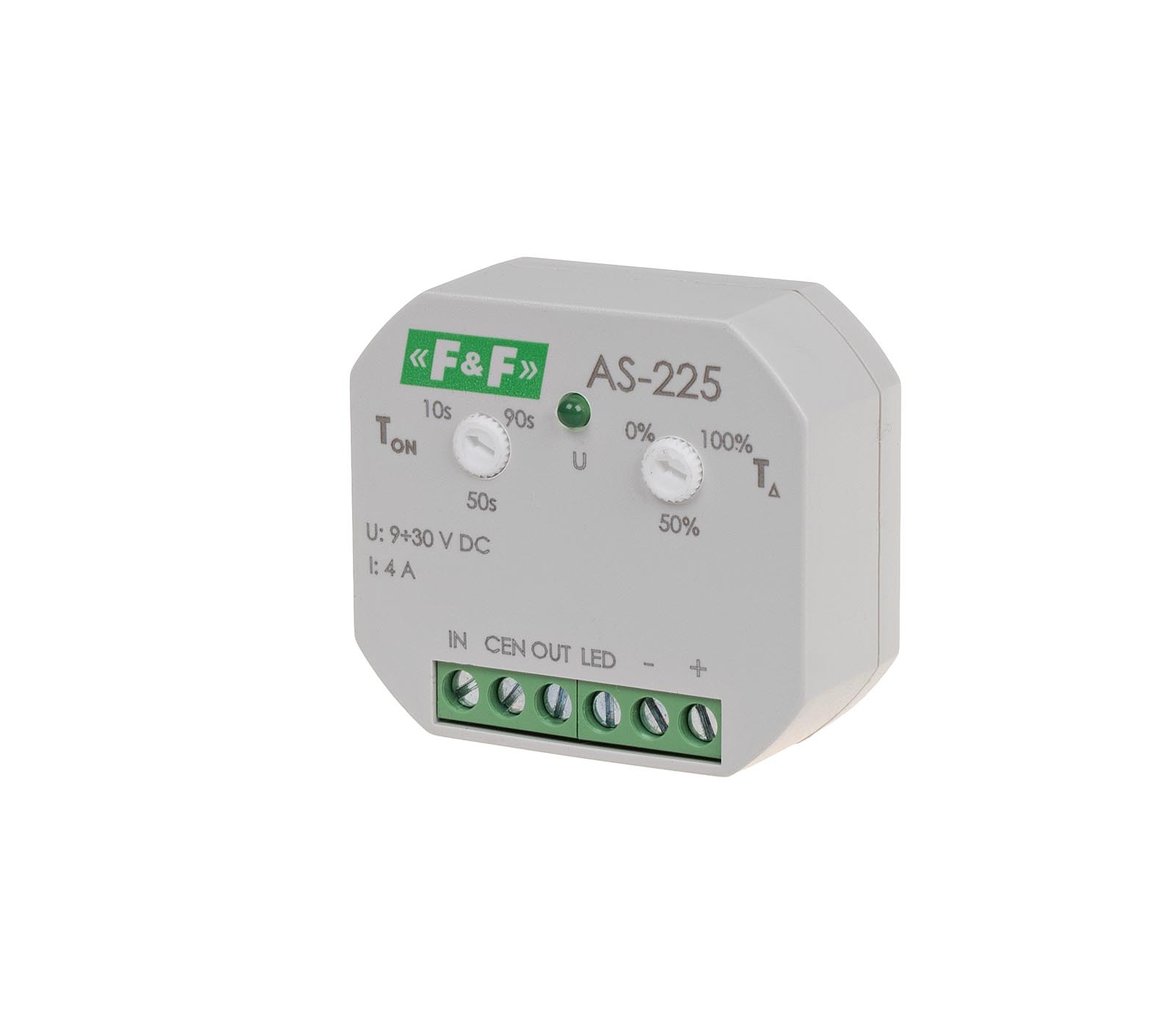

Реле каскадне F&F AS-225, 9-30В DC

Напруга живлення 9÷30 Вт. Максимальне навантаження 4 А. Функція вмикання послідовного КАСКАДУ.

Призначення
Каскадне реле AS-225 призначене для побудови багатоточкової системи керування освітленням сходів.
Кожне реле управляє однією точкою освітлення, та може об’єднуватись в групи з довільною кількістю реле.
Після підключення до групи реле активаторів (однопозиційний вимикач, датчик руху, датчик тиску, оптичний датчик) ви можете отримати ефект світла, що поступово включається (рухається) по сходах.

Принцип дії
Короткочасне натискання вимикача НИЗ призведе до
включення лампи номер 1. Після закінчення витримки часу T,
встановленому на першому реле, почне поступово включатись
лампа номер 2. Після того, як пройде проміжок часу
включення ton лампи номер 1, то вона почне поступово
гаснути. Аналогічно відбудеться перехід від лампи 2 до лампи
3, від лампи 3 до лампи 4 і так далі.
У випадку спускання зі сходів короткочасне натискання
вимикача ВЕРХ призведе до поступового включення лампи
номер 5. Після закінчення витримки часу T, встановленому
на першому реле, почне поступово включатись лампа номер
4. Після того, як пройде проміжок часу включення ton лампи
номер 5, то вона почне поступово гаснути. Аналогічно
відбудеться перехід від лампи 4 до лампи 3, від лампи 3 до
лампи 2 і так далі.

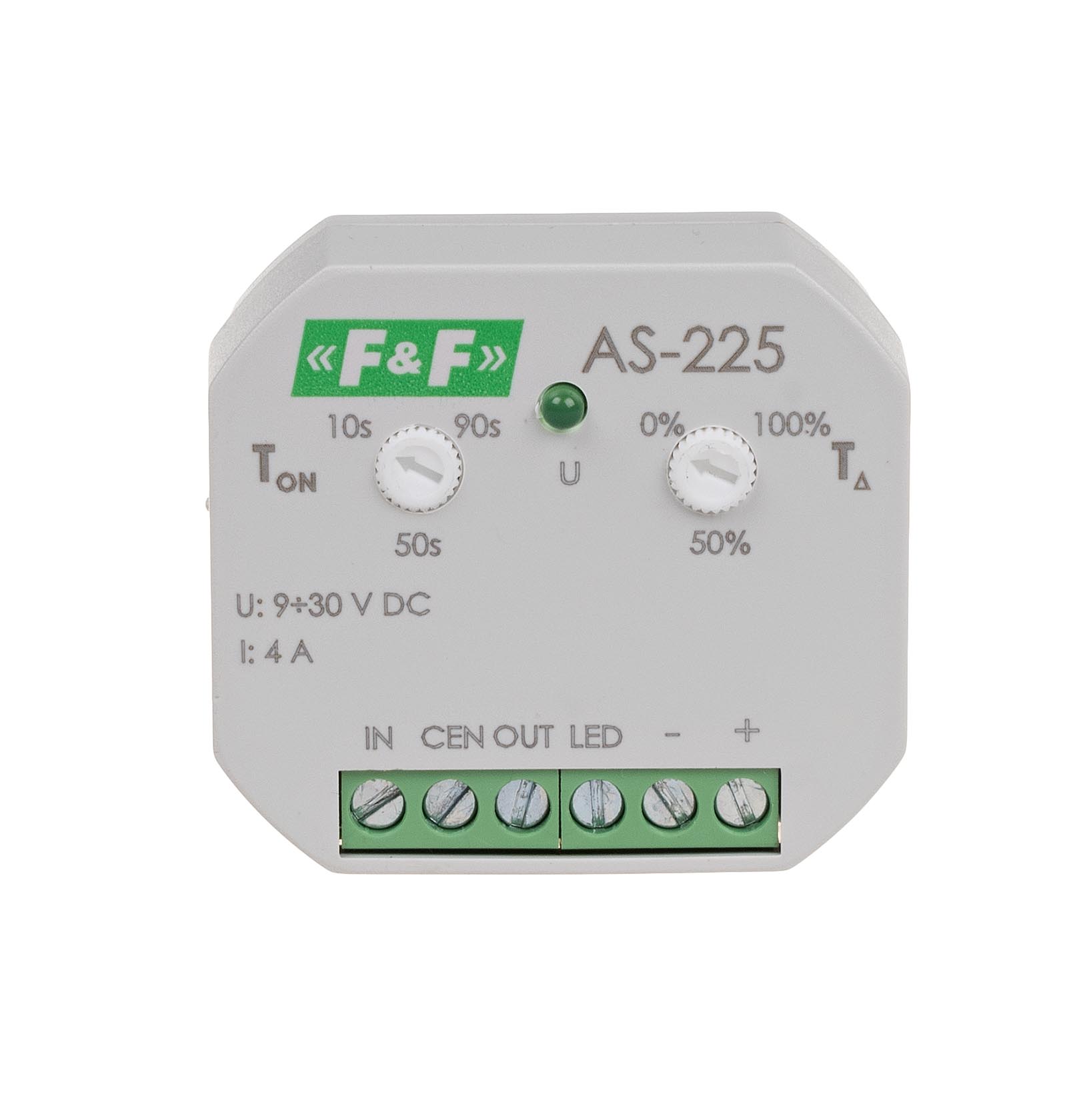

Опис виходів
LED – Вихід для підключення лампи. У випадку ламп LED з
визначеною поляризацією до клеми LED потрібно
підключити провід «-» з лампи.
OUT – Керуючий вихід. Призначений для підключення
вимикача або іншого активатора (якщо це крайнє реле в
групі) або для підключення до клеми IN в наступному
реле в групі.
CEN – Локальний керуючий вхід. Подача імпульсу на цей вхід
призведе до включення освітлення на 100% у
світильнику керованому поточним реле, та включення
освітлення на 50% яскравості в сусідніх реле
(включається одне реле з лівого боку та одне реле з
правого боку).
IN – Керуючий вихід. Призначений для підключення до
вимикача або іншого активатора (якщо це крайнє реле в
групі) або для підключення до клеми OUT в наступному
реле в групі.

Функції реле каскадного сходового освітлення AS-225
* Багатоточкове керування системою освітлення;
* Плавне засвічування та плавне затухання кожної точки освітлення;
* Можливість створення групи з будь-якої кількості точок;
* Кожне реле дозволяє встановити час включення світла і момент початку включення наступного реле;
* Включення світла за допомогою різних активаторів:
     – однопозиційний вимикач;
     – датчик руху;
     – оптичний бар’єр;
     – датчик тиску.
     Команда подається шляхом підключення входу IN/OUT до проводу «-» джерела живлення.
* Невеликий корпус для інсталяційного боксу – можливість встановлення безпосередньо під світильник;
* Простий монтаж – всього 3 проводи від реле до реле.
