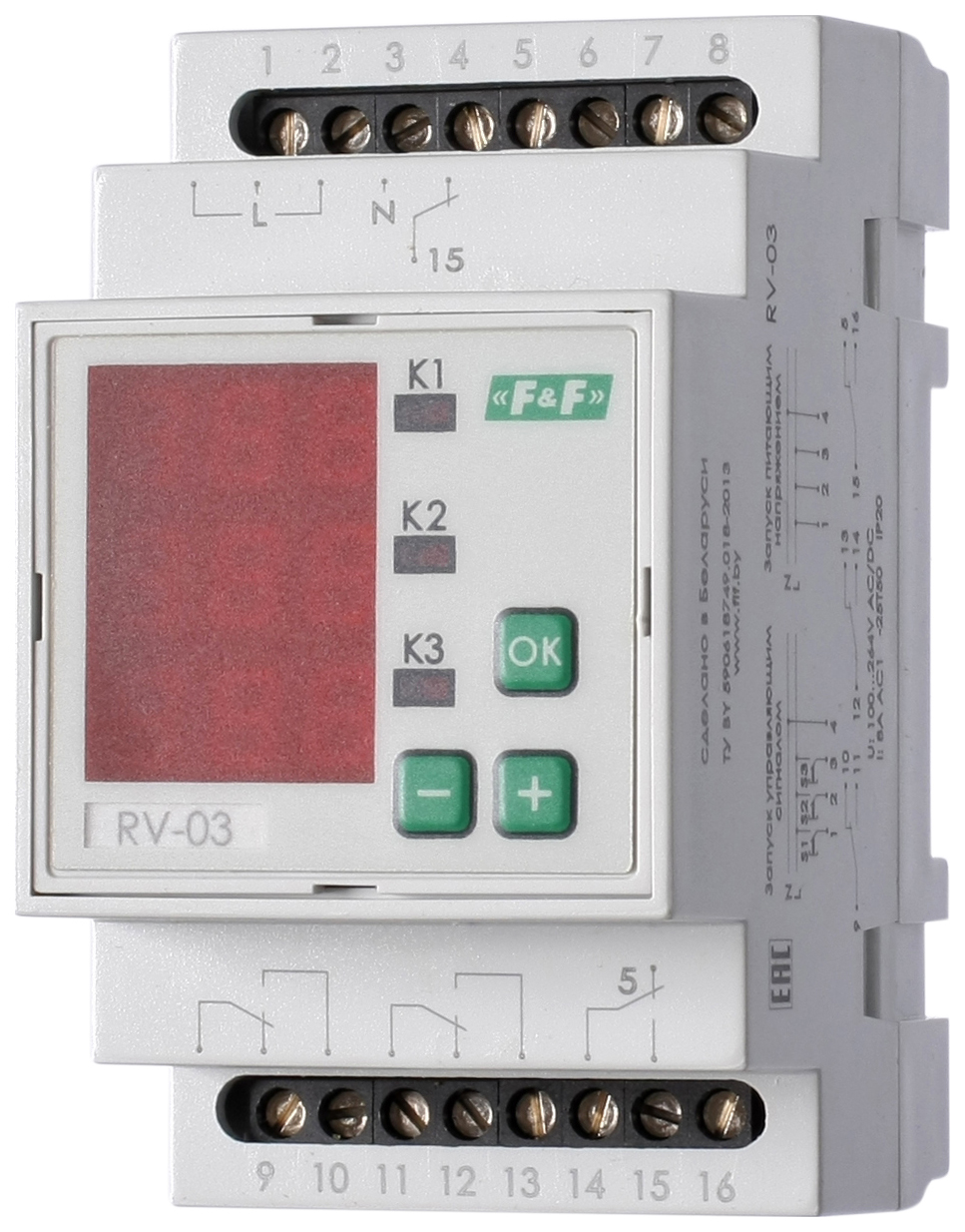

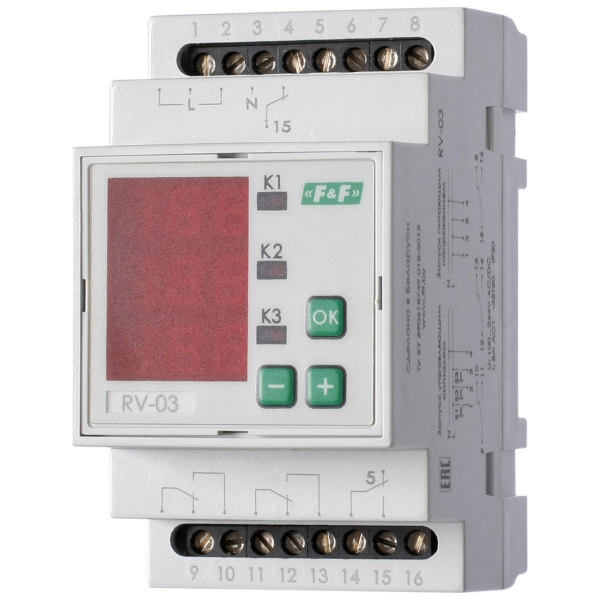

Реле часу RV-03, дев’ять режимів роботи

Дев’ять режимів роботи. По три комірки пам’яті для кожного режиму. Напруга 100-260 В AC/DC, Діапазон витримки часу 0 сек.-99 год 59 хв., Контакт 3NO / NC.

Призначення
Для керування однією-трьома навантаженнями по попередньо встановленій програмі.

Галузь застосування
Область застосування охоплює всі виробничі цикли в промисловості та побуті, де потрібно автоматизувати процеси керування обладнанням, пов’язаним з часовими затримками.

Принцип роботи

Відлік витримки часу починається з моменту подачі напруги живлення або надходження на вхід сигналу управління.
Реле часу має 9 режимів роботи:
– режим F1 (F1.1 … F1.3) – «Формування імпульсу по К1.
Затримка включення навантаження по К2 і К3 »;
– режим F2 (F2.1 … F2.3) – «Формування імпульсу по К1.
Затримка вимкнення навантаження по К2 і К3 »;
– режим F3 (F3.1 … F3.3) – «Формування імпульсу по К1.
Затримка включення по К2. Затримка вимкнення по К3 »;
– режим F4 (F4.1 … F4.3) – «Затримка включення по К1 … К3»;
– режим F5 (F5.1 … F5.3) – «Затримка вимикання по К1 … К3»;
– режим F6 (F6.1 … F6.3) – «Групова циклічна робота по К1 … К3»;
– режим F7 (F7.1 … F7.3) – «Циклічне послідовне включення трьох навантажень»;
– режим F8 (F8.1 … F8.3) – «Циклічне послідовне включення двох навантажень по К2, К3»;
– режим F9 (F9.1 … F9.3) – «триканальне реле з незалежним виконанням програм по кожному каналу».
