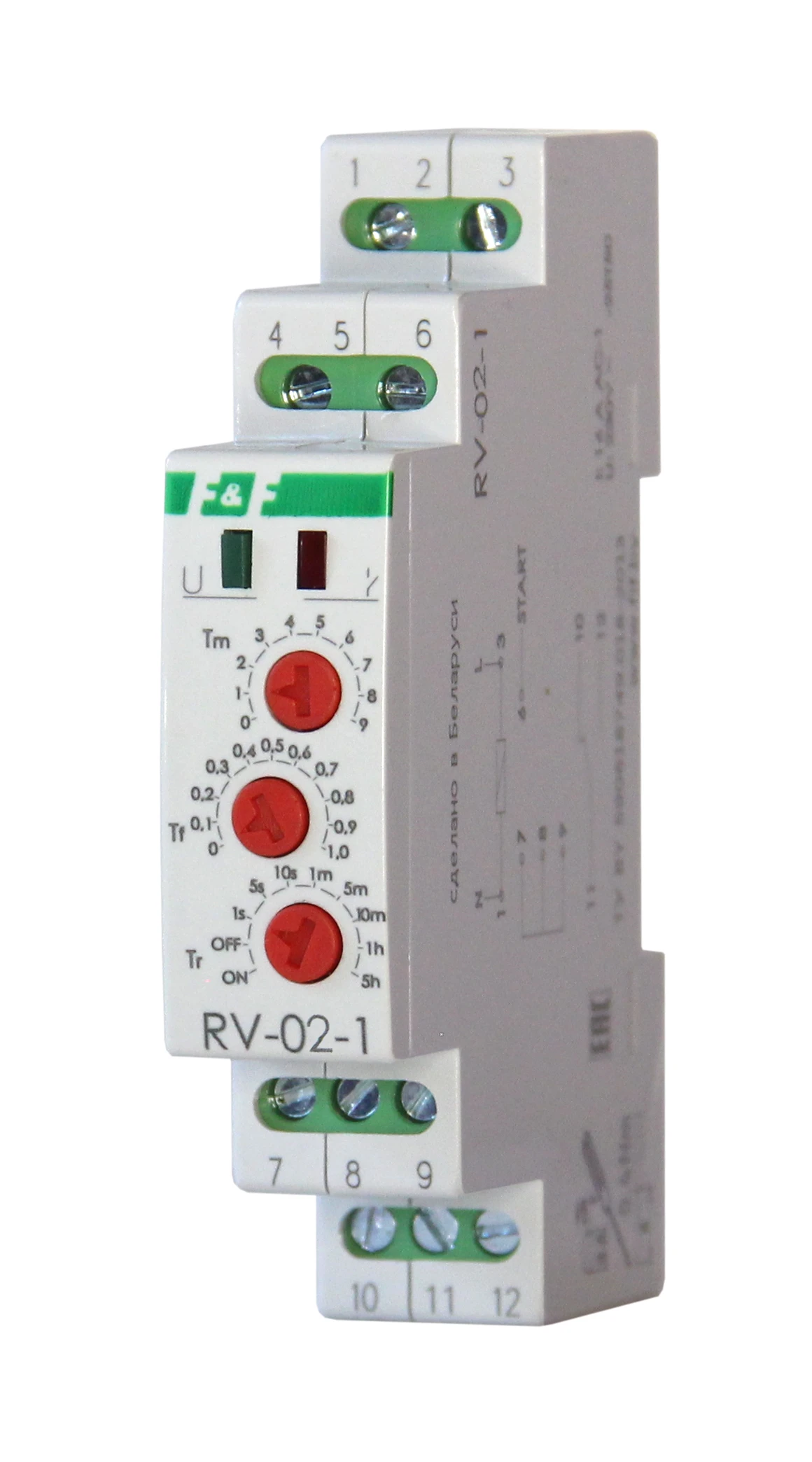

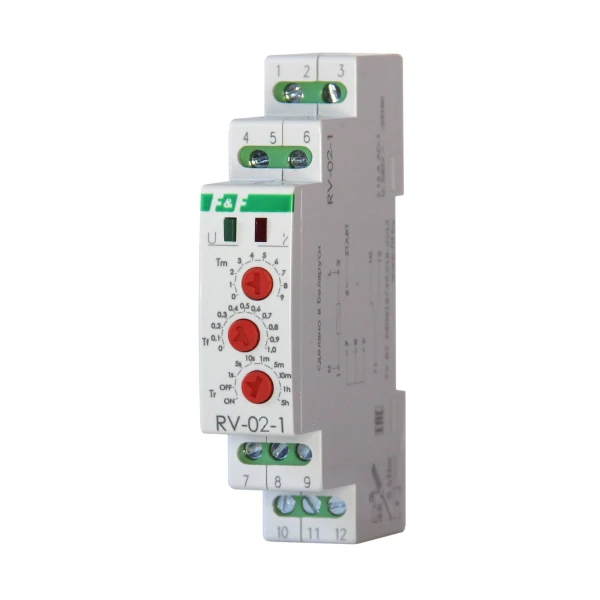

Реле часу RV-02-1, затримка вимкнення, вхід керування

З затримкою виключення, 4 функції
Напруга живлення 230 В; 50 Гц
Діапазон витримки часу 0,1 сек – 50
год.
Контакт 1NO/NC
Максимальний струм 16 А
Вхід керування.

Призначення
Для увімкнення/вимкнення споживачів у системах автоматики на заданий
відрізок часу.

Галузь
застосування
У вентиляційних, опалювальних, освітлювальних, сигналізаційних і т.п.
системах, де необхідне включення навантаження на встановлений час.

Особливості
Наявність входу керування.

Режими роботи

1. Витримка часу
з запуском по передньому фронту сигналу, що управляє, без перезапуску під час
відліку витримки.

При подачі сигналу на вхід керування реле контакти 11-12 замикаються та
починається відлік встановленої витримки часу. Після закінчення відліку
встановленої витримки часу виконавче реле відключається і контакти 11-12
розмикаються, замикаються контакти 10-11. У такому положенні реле знаходиться
до вимкнення живлення або надходження сигналу керування. Під час відліку реле
не реагує на сигнал керування.

2. Витримка часу
із запуском заднього фронту управляючого сигналу, без перезапуску під час
відліку витримки.

При знятті сигналу зі входу управління замикаються контакти 11-12 і
починається відлік встановленої витримки часу після закінчення якої вимикається
виконавче реле (розмикається контакти 11-12, замикаються 10-11). Під час
відліку реле не реагує на сигнал керування.

3. Витримка часу
із запуском по передньому фронту сигналу, що управляє, з перезапуском під час
відліку витримки.

При подачі сигналу на вхід управління замикаються контакти 11-12 і
починається відлік встановленої витримки часу після закінчення якої вимикається
виконавче реле (розмикаються контакти 11-12, замикаються 10-11). Під час
надходження сигналу керування під час відліку витримки часу відлік починається
заново.

4. Увімкнення по
передньому фронту керуючого сигналу, витримка часу із запуском заднього фронту
керуючого сигналу, з перезапуском під час відліку витримки.

При подачі сигналу на вхід управління замикаються контакти 11-12 і починається
відлік встановленої витримки часу після закінчення якої вимикається виконавче
реле (розмикається контакти 11-12, замикаються 10-11). Під час надходження
сигналу керування під час відліку витримки часу відлік починається знову.
