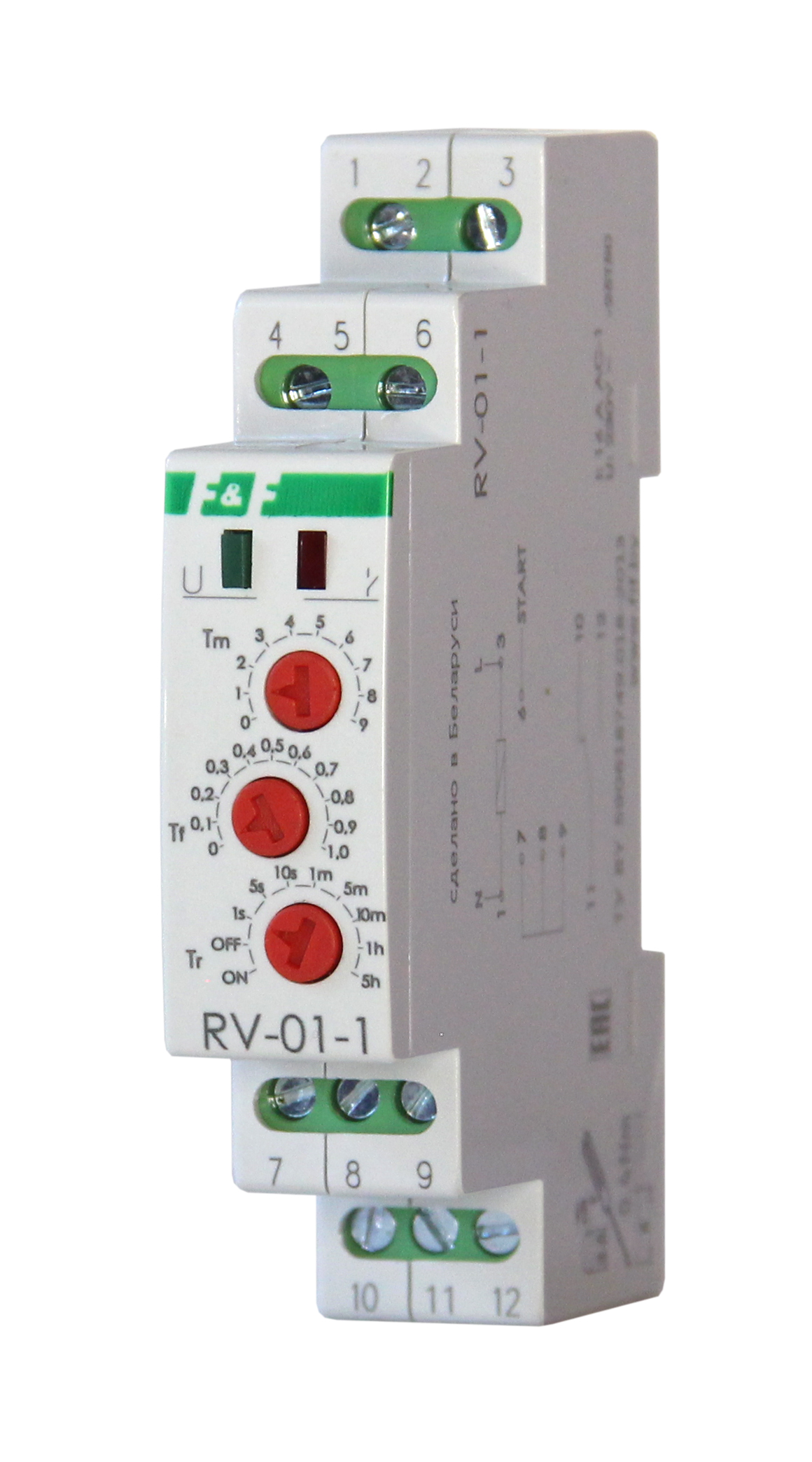

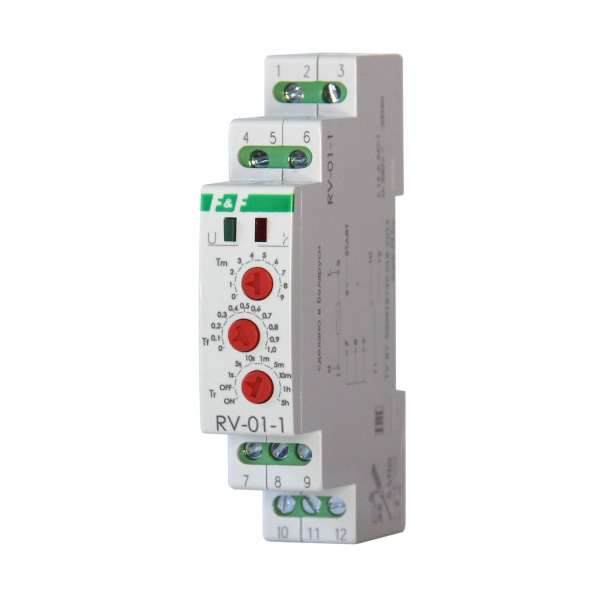

Реле часу RV-01-1, затримка включення, вхід керування

З затримкою включення, 4
функції
Напруга 230 В; 50 Гц
Діапазон витримки часу 0,1 сек
– 50 год.
Контакт 1NO/NC
Максимальний струм 16 А
Вхід керування

Призначення
Для увімкнення/вимкнення
споживачів у системах автоматики через заданий відрізок часу.

Галузь застосування
У вентиляційних, опалювальних,
освітлювальних, сигналізаційних і т.п. системах, де необхідне включення навантаження
після подачі напруги та відліку витримки часу.

Особливості
Наявність входу керування.

Режими роботи

1. Витримка часу із запуском
по передньому фронту сигналу, що керує, без перезапуску під час відліку
витримки.

При подачі сигналу на вхід
управління починається відлік встановленої витримки часу після закінчення якої
включається виконавче реле (замикаються контакти 11-12, контакти розмикаються
10-11). У такому положенні реле перебуває до вимкнення живлення. Під час
відліку реле не реагує на сигнал керування.

2. Витримка часу із запуском
заднього фронту управляючого сигналу, без перезапуску під час відліку витримки.

При знятті сигналу з входу
управління та відліку встановленої витримки часу включається виконавче реле
(замикаються контакти 11-12, 10-11). У такому положенні реле перебуває до
вимкнення живлення. Під час відліку реле не реагує на сигнал керування.

3. Витримка часу із запуском
за напругою живлення та переднього фронту керуючого сигналу, з перезапуском під
час відліку витримки.

При подачі напруги живлення та
відліку встановленої витримки часу вмикається виконавче реле (замикаються
контакти 11-12, розмикаються 10-11). При подачі сигналу на вхід управління
починається відлік встановленої витримки часу після закінчення якої включається
виконавче реле (замикаються контакти 11-12, контакти розмикаються 10-11). У
такому положенні реле знаходиться до вимкнення живлення або надходження сигналу
керування. Під час надходження сигналу керування під час відліку витримки часу
відлік починається заново.

4. Відключення по передньому
фронту керуючого сигналу, витримка часу із запуском заднього фронту керуючого
сигналу, з перезапуском під час відліку витримки.

При подачі сигналу на вхід
управління реле відключається (розмикаються контакти 11-12, замикаються 10-11).
При знятті сигналу зі входу керування та відліку встановленої витримки часу
вмикається виконавче реле (замикаються контакти 11-12, розмикаються 10-11). У
такому положенні реле знаходиться до вимкнення живлення або надходження сигналу
керування. Під час надходження сигналу керування під час відліку витримки часу
відлік починається заново.
