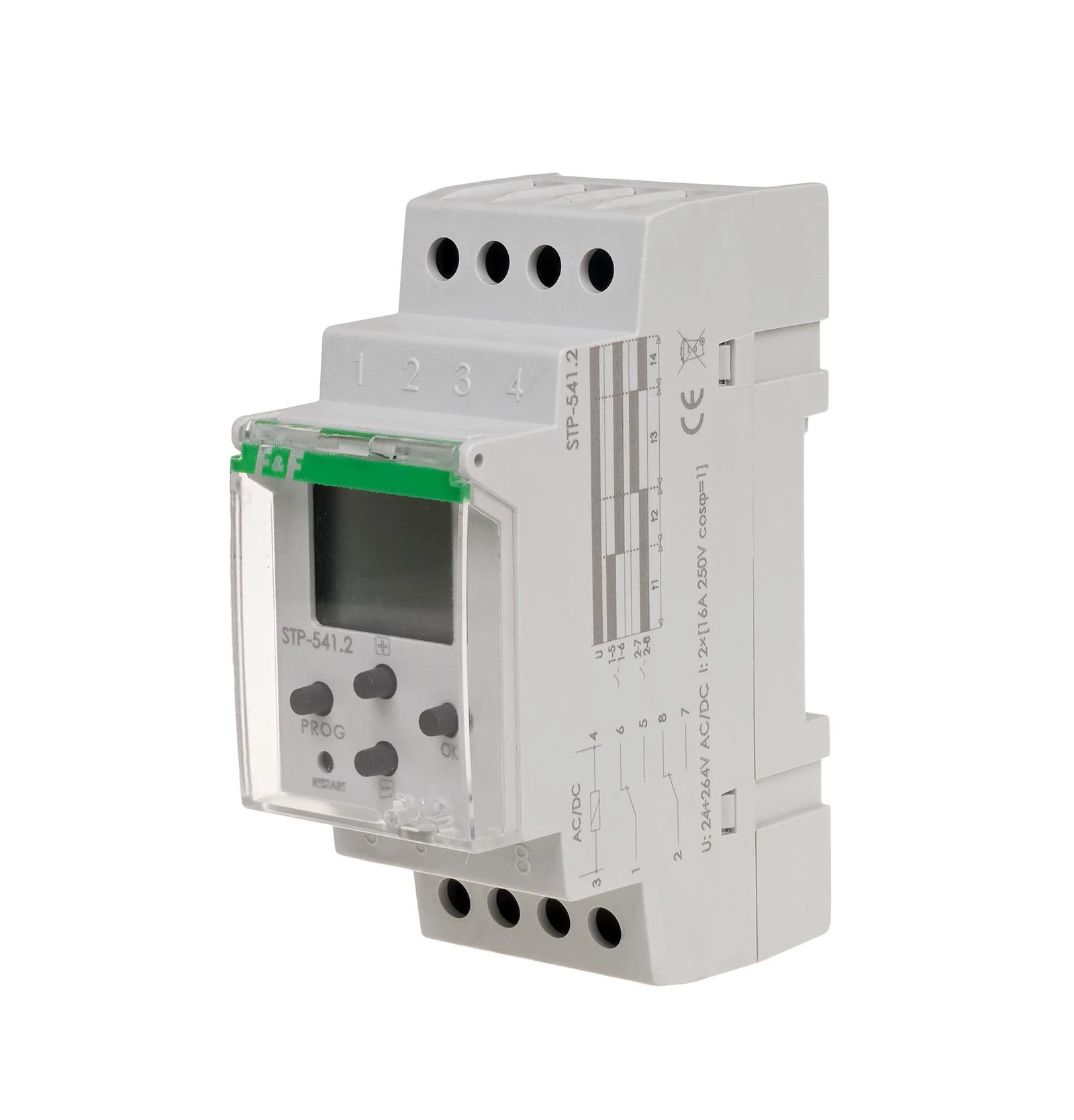

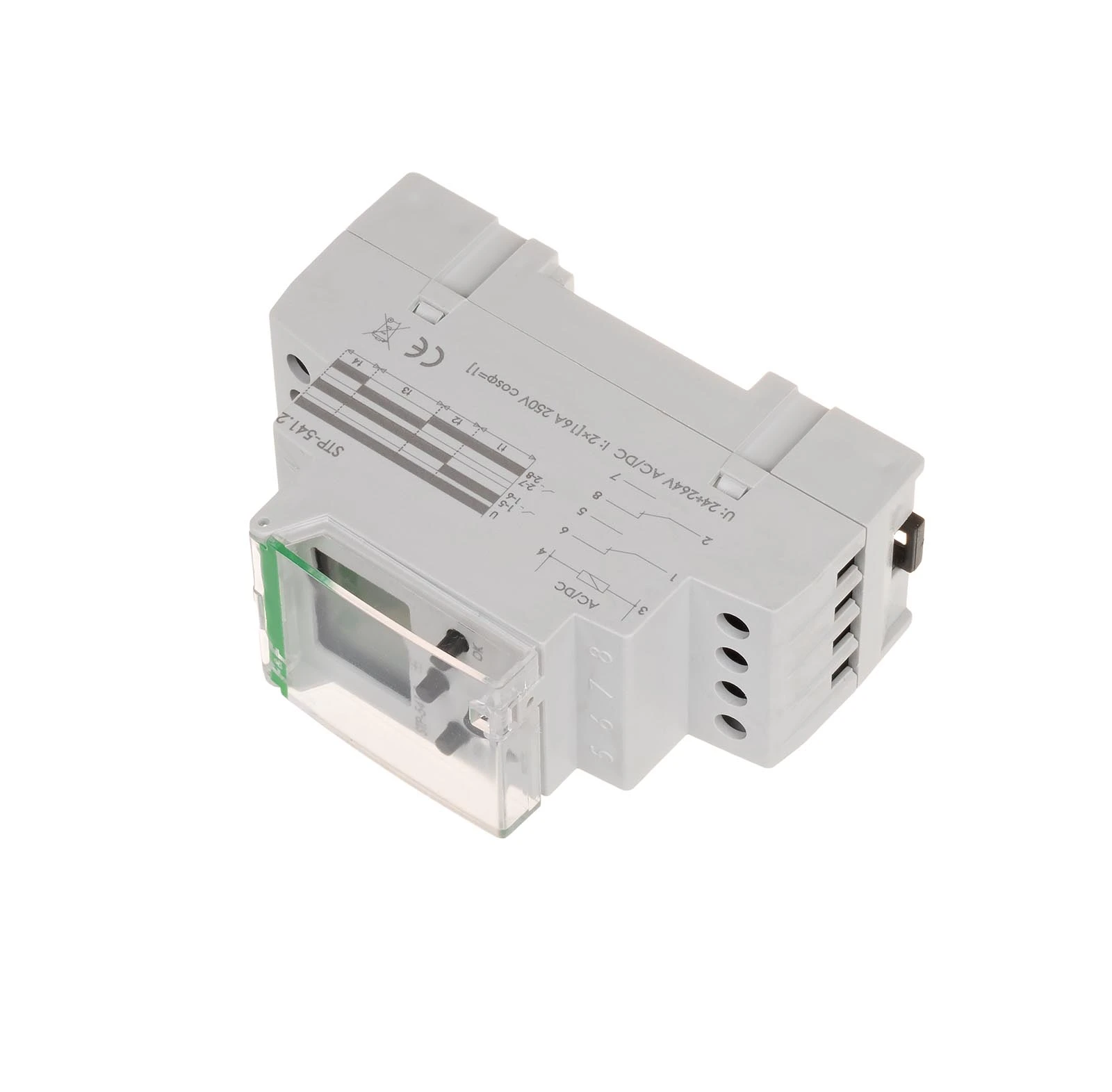

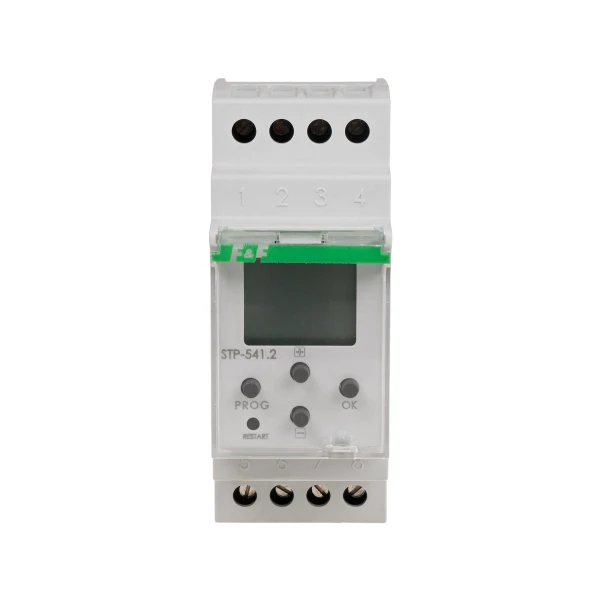

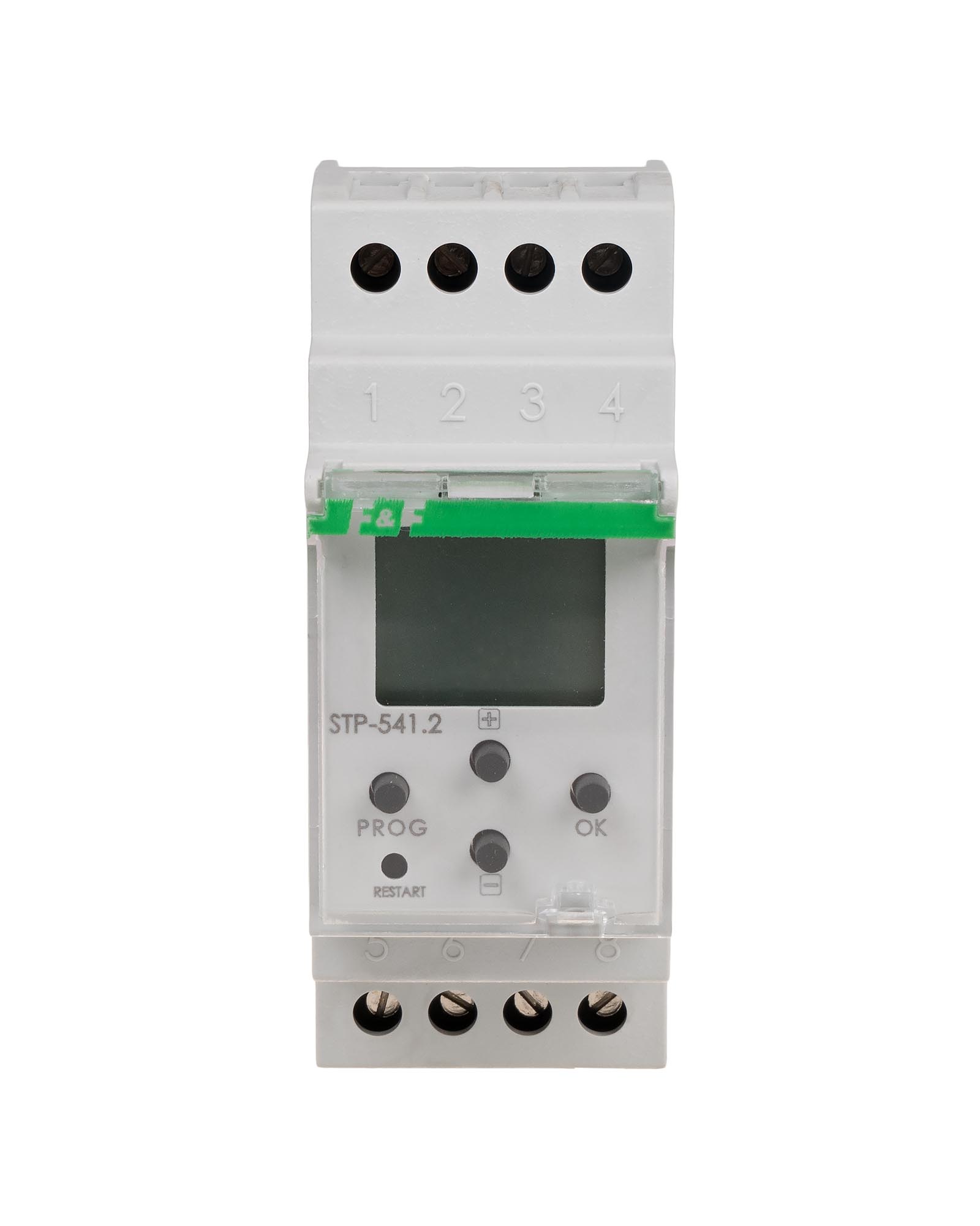

Реле часу програмоване STP-541 робота “в петлі”

З програмованою кількістю повторів циклів або роботою “в петлі”.

Призначення: реле керування STP-541 служить для керування технологічними процесами в системах промислової автоматики, де виникає потреба в часовому, циклічному, почерговому ввімкненні приладів з примусовими часовими перервами між циклічними ввімкненнями з можливістю зміни напрямку обертання у випадку керування двигунами.

Дія: реле керування працює у відповідності до програми 4-х програмованих часових проміжків і програмованою кількістю циклів. Цикл – це сума 4-х послідовних замикань зовнішніх реле. Після подання напруги живлення реле автоматично переходить до реалізації програми. Контакти внутрішнього реле будуть замкнені в позиції 1-5 на час t1. По закінченні часу t1 контакти перемкнуться в положення 1-6 на час t2. По закінченні часу t2 друга група контактів буде переключена в позицію 2-7 на час t3. По закінченні часу t3 контакти перемкнуться в положення 2-8 на час t4. По закінченні часу t4 реле розпочне цикл від початку, почавши відлік часу t1. Цикл буде повторюватись згідно із запрограмованою кількістю повторень або нескінченно при запрограмованому режимі роботи “в петлі”. Пропадання напруги живлення на час більший 1 секунди спричинить зупинку виконання програми. Повторне подання напруги живлення реле розпочне виконання програми від початку, це стосується і кількості запрограмованих циклів.
