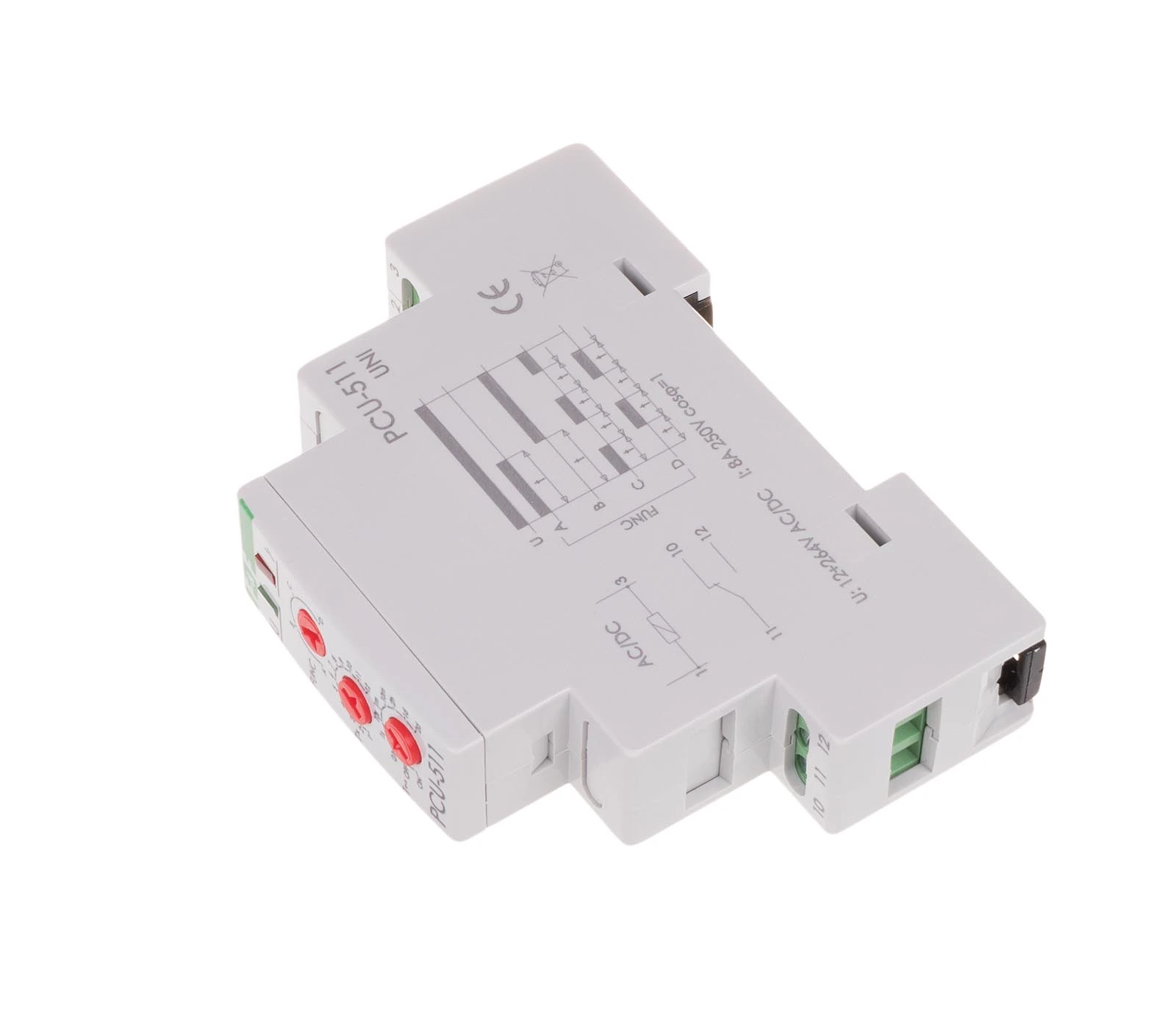

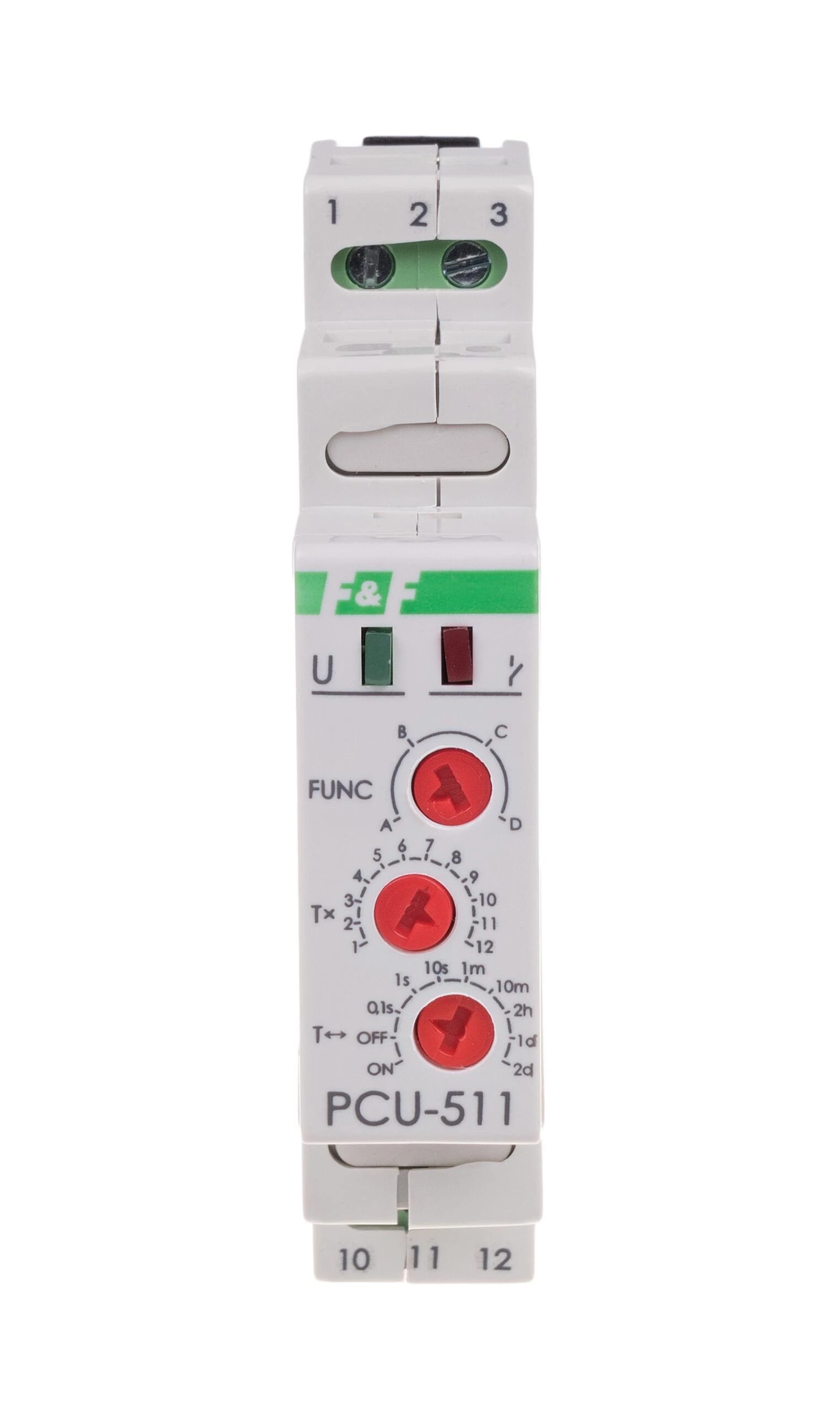

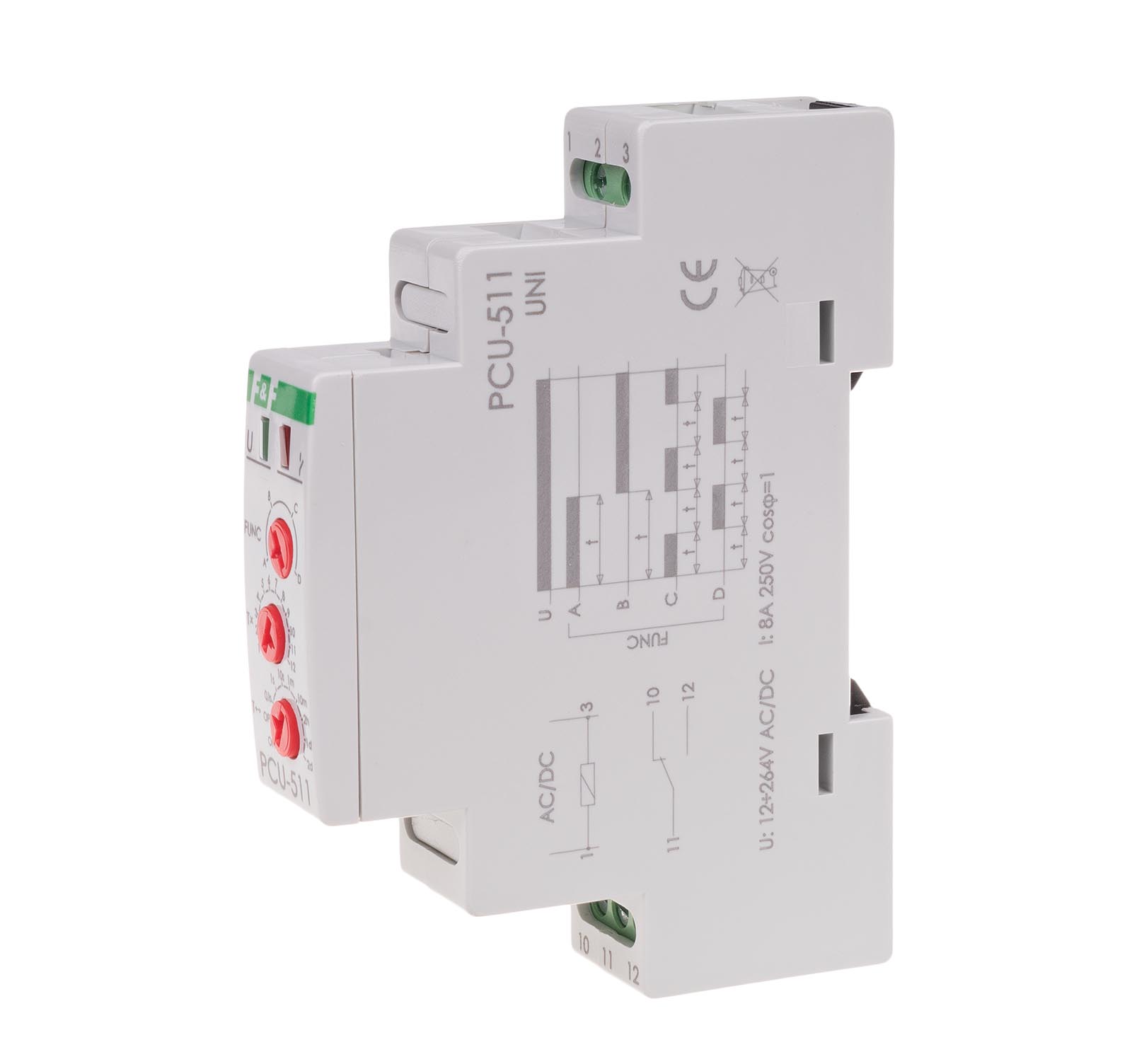

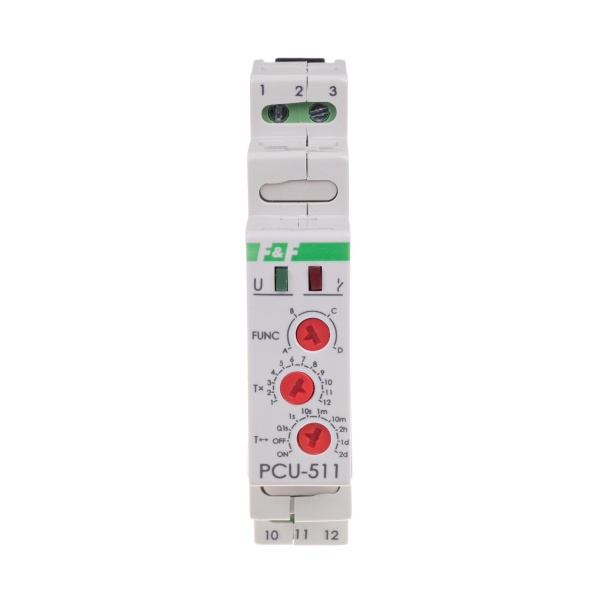

Реле часу PCU-511UNI, багатофункціональне
1662,30 ₴ шт
Опис
Призначення: реле часу призначене для передачі команд з одного електричного кола в друге коло з визначеною, наперед встановленою затримкою. Застосовується для керування пристроями промислової та побутової автоматики, вентиляції, обігріву, освітлення, сигналізації тощо.
Встановлення робочого режиму: робочий режим пристрою визначається комбінацією положення перемикачів (наприклад верхній в положенні C, нижній в положенні R визначають режим CR – циклічне включення).
Робочі режими:
Затримка вимкнення (IA)
В момент ввімкнення живлення контакти вихідного реле пристрою замикаються і починається відлік встановленого часу t у встановленому діапазоні xt, по закінченні якого контакти повертаються в початковий стан. Після вимкнення напруги живлення і її повторної подачі робочий режим реле реалізується знову.
Затримка ввімкнення (IR)
В момент ввімкнення живлення, контакти вихідного реле пристрою залишаються розімкненими і починається відлік встановленого часу t у встановленому діапазоні xt, по закінченні якого контакти замикаються. Після вимкнення напруги живлення і її повторної подачі робочий режим реле реалізується знову.
Затримка вимкнення циклічна (CA)
Режим роботи затримки вимкнення реалізується циклічно з однаковими періодами встановленого робочого часу і часу перерви.
Затримка ввімкнення циклічна (CR)
Режим роботи затримки ввімкнення реалізується циклічно з однаковими періодами встановленого робочого часу і часу перерви.
Встановлення перемикача часового діапазону в положення:
ВКЛ – призводить до тривалого замикання контактів вихідного реле при ввімкненому живленні.
ВИКЛ – призводить до тривалого розмикання контактів вихідного реле при ввімкненому живленні.
Зауваження:
При ввімкненому живленні реле не реагує на зміни часового діапазону.
Змін часового діапазону вступають в силу після вимкнення напруги живлення і її повторної подачі.
При увімкненому живленні у встановленому діапазоні можна плавно змінювати витримку часу.
Додаткова інформація
| Вага | 0,035 кг |
|---|---|
| Виробник | F&F |
| Код виробника | PCU-511UNI |
| Об'єм | 0,000140000 |
| Гарантія | 24 місяці |
| Монтаж | На DIN-рейку 35 мм |
| Режим роботи | Багатофункціональний |
| Розмір | 1 модуль типу S (17,5 мм) |
| Ступінь захист. | IP 20 |
| Вхід керування | НІ |
| Діапазон роб. темп. | Від -25°С до +50°С |
| Затримка спрацювання | Менше 50 мсек |
| Конфігурація контактів | 1 × NO/NC |
| Країна виробник | Польща |
| Макс. струм навантаж. AC-1 | 10 А |
| Напруга живлення | 12÷264 В AC/DC |
| Підключення | Затискачі винтові 2,5 мм^2 |
| Споживана потужність | 0,8 Вт |
| Циклічна робота | ТАК |
| Часовий діапазон | Від 0,1 сек до 576 год |
