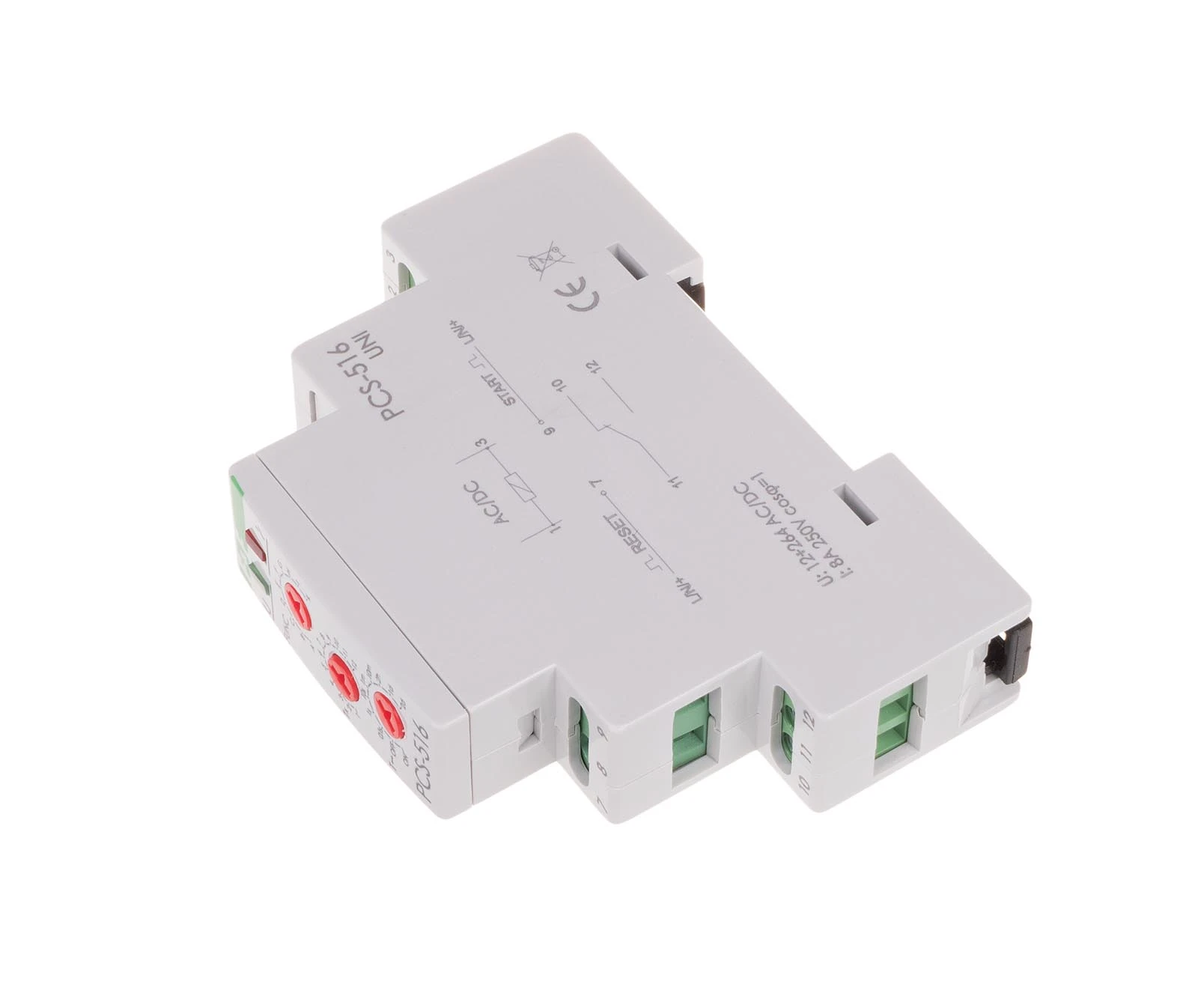

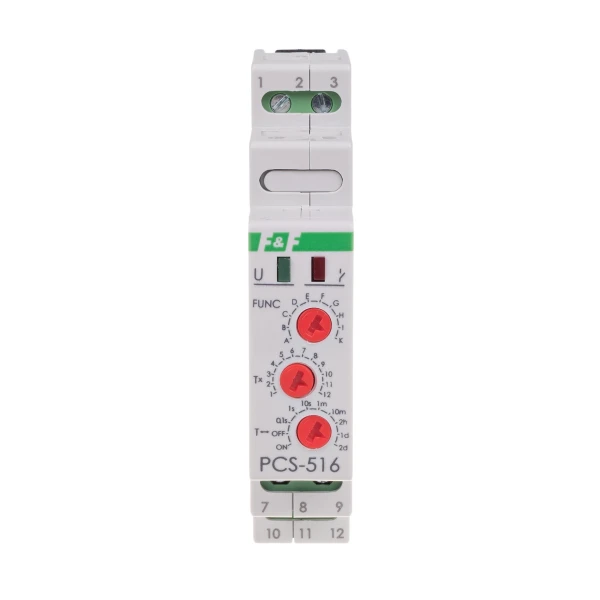

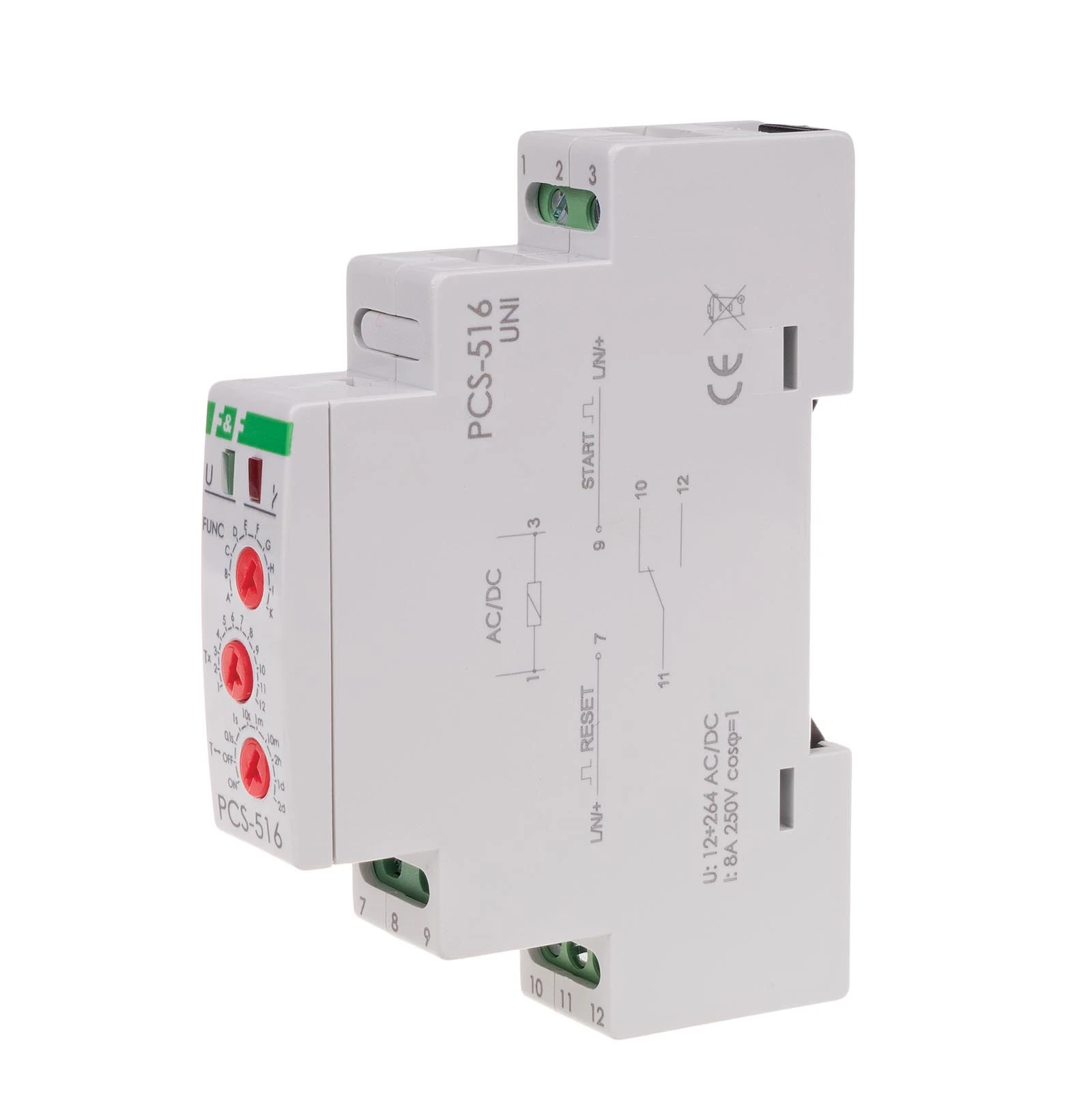

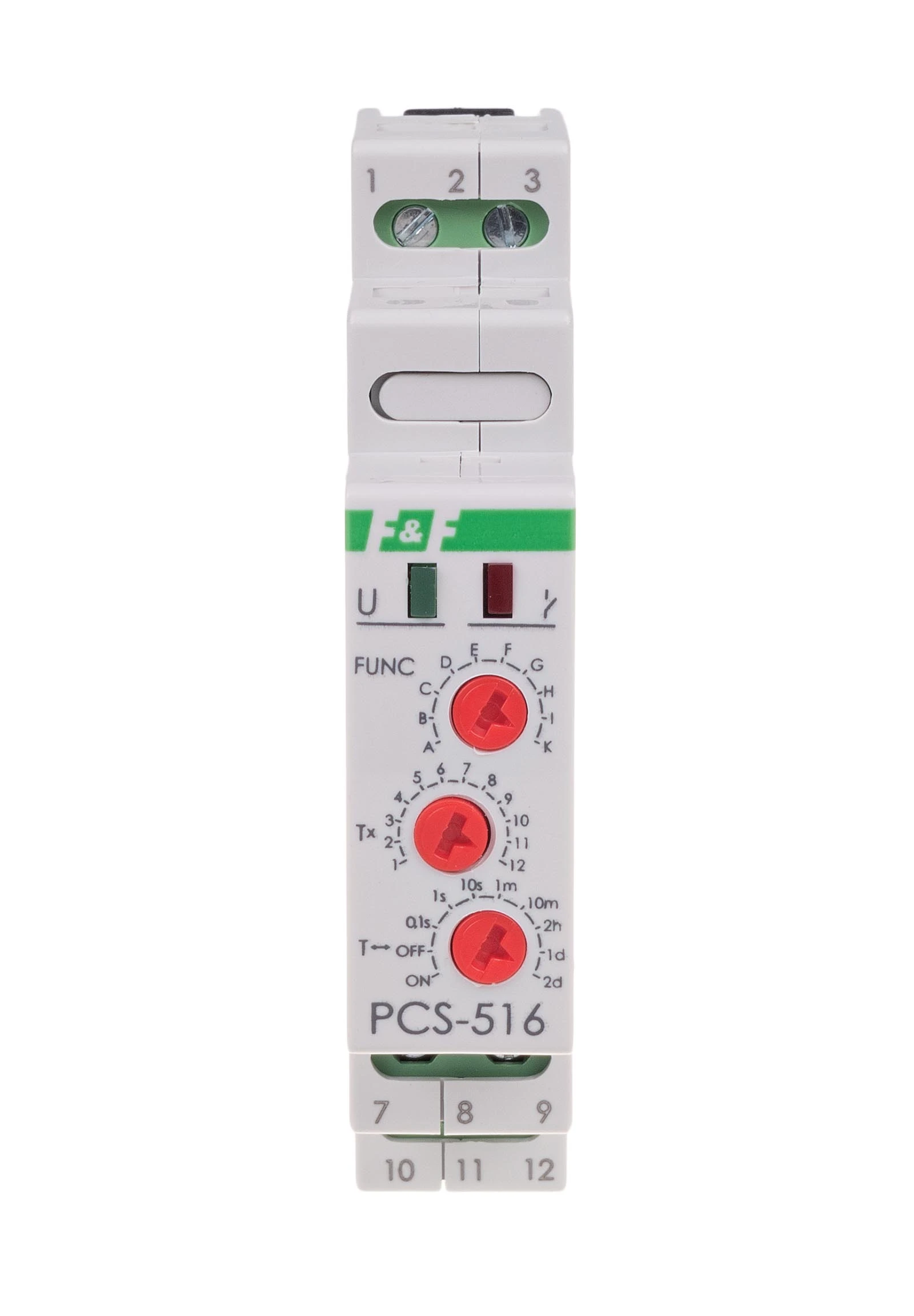

Реле часу PCS-516UNI багатофункціональне

Дія: Встановлення перемикача часового діапазону в положення: ВКЛ – призводить до тривалого замикання контактів 3-7 при ввімкненому живленні. ВИКЛ – призводить до тривалого замикання контактів 3-5 при ввімкненому живленні. Подання напруги кнопкою ЗУПИНКА під час виконання функцій A, B, C, D, F – викличе реалізацію робочого режиму з початку; F, G, H, I – викличе повернення реле в початкове положення і очікування сигналу СТАРТ; K спричинить постійне замикання контактів 3-7 реле при ввімкненому живленні.

Зауваження:

При ввімкненому живленні реле не реагує на зміни часового діапазону та режимів роботи. Зміни часового діапазону та режимів роботи вступають в силу після вимкнення напруги живлення і її повторної подачі чи при поданні напруги кнопкою ЗУПИНКА. При ввімненому живленні у встановленому діапазоні можна плавно змінювати витримку часу. Якщо при ввімкненому живленні буде змінена функція на F, G, H, I, K і буде подано напругу кнопкою СТАРТ, то пристрій виконає попередньо встановлену функцію і тільки тоді переключиться на нову.

	Функція A – затримка ввімкнення. В момент ввімкнення живлення контакт вихідного реле залишається в положенні 3-5 і починається відлік встановленого часу t по закінченні якого контакт переключиться в положення 3-7. В такому положенні контакт перебуватиме до вимкнення живлення, після чого можлива подальша реалізація робочого режиму.
	Функція B – затримка вимкнення. В момент ввімкнення живлення контакт вихідного реле переключиться в положення 3-7 і почнеться відлік встановленого часу t, по закінченні якого контакт повернеться в положення 3-5. В такому положенні контакт перебуватиме до вимкнення живлення, після чого можлива подальша реалізація робочого режиму.
	Функція С – затримка ввімкнення циклічна. Режим роботи затримки ввімкнення реалізується циклічно з однаковими періодами встановленого робочого часу і часу перерви.
	Функція D – затримка вимкнення циклічна. Режим роботи затримки вимкнення реалізується циклічно з однаковими періодами встановленого робочого часу і часу перерви.
	Функція E – генерування імпульсу тривалістю 0,5 секунди після закінчення встановленого часу.
	Функція F – генерування імпульсу встановленої тривалості t з моменту подання сигналу СТАРТ. Протягом часу t пристрій не реагує на імпульси СТАРТ.
	Функція G – генерування імпульсу встановленої тривалості t з моменту припинення сигналу СТАРТ. Протягом часу t пристрій не реагує на імпульси СТАРТ.
	Функція H – затримка вимкнення на встановлений час з можливістю її продовження. Подання сигналу СТАРТ спричинює замикання контактів 3 і 7 реле, а його припинення викликає початок відліку часу t, протягом якого контакти 3 і 7 замкнені. Припинення сигналу СТАРТ, поданого протягом часу t розпочне його відлік спочатку.
	Функція I – затримка ввімкнення і затримка вимкнення на встановлений час з можливістю її продовження. Якщо тривалість імпульсу СТАРТ менше 45 секунд, то реле його ігнорує, а якщо більше – то по закінченні цього часу реле вмикається і починається відлік встановленого часу t. Припинення сигналу СТАРТ, поданого протягом часу t розпочне його відлік спочатку.
	Функція K – вимкнення реле на встановлений час поданням сигналу СТАРТ. Протягом часу t пристрій не реагує на сигнали СТАРТ.
