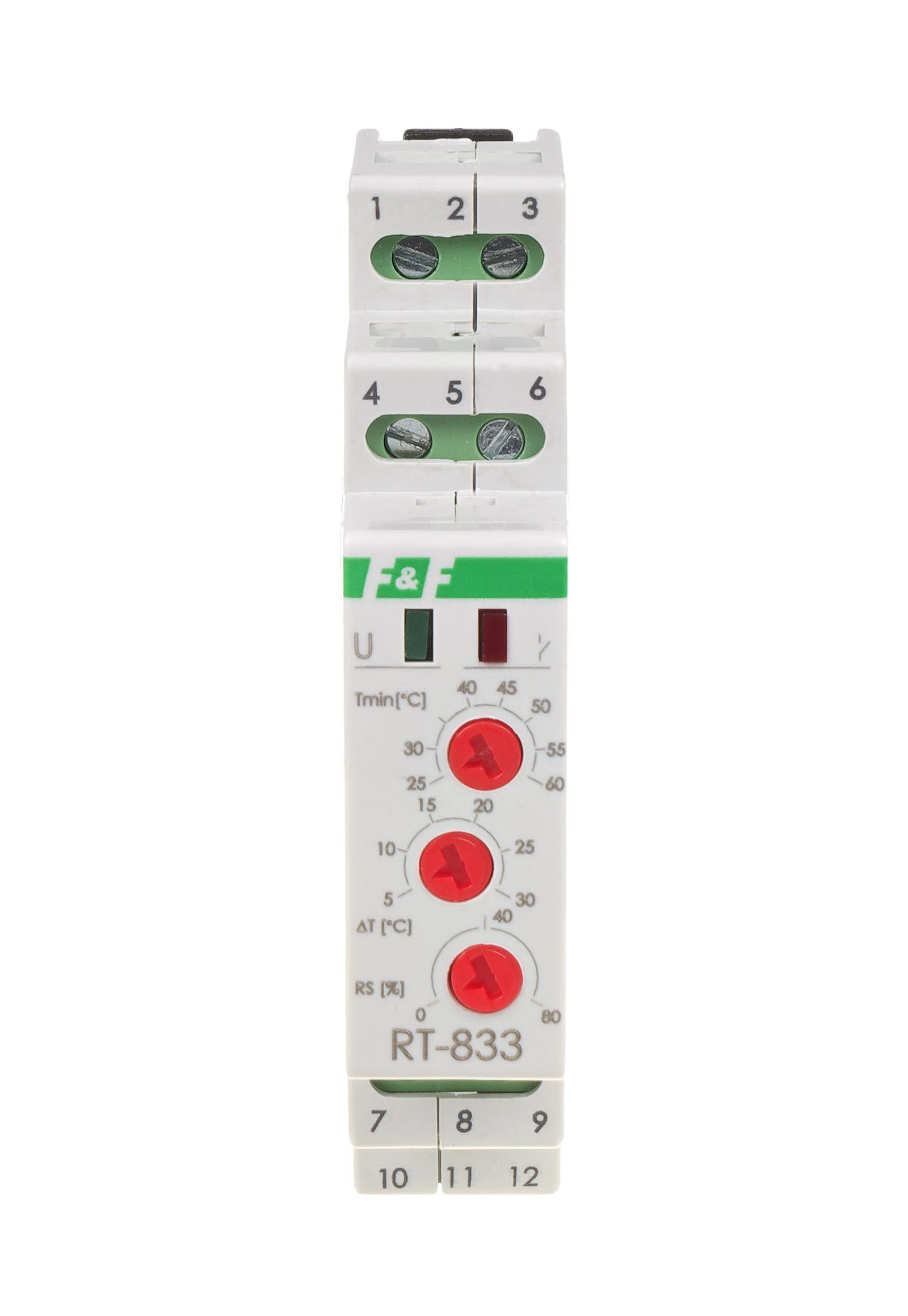

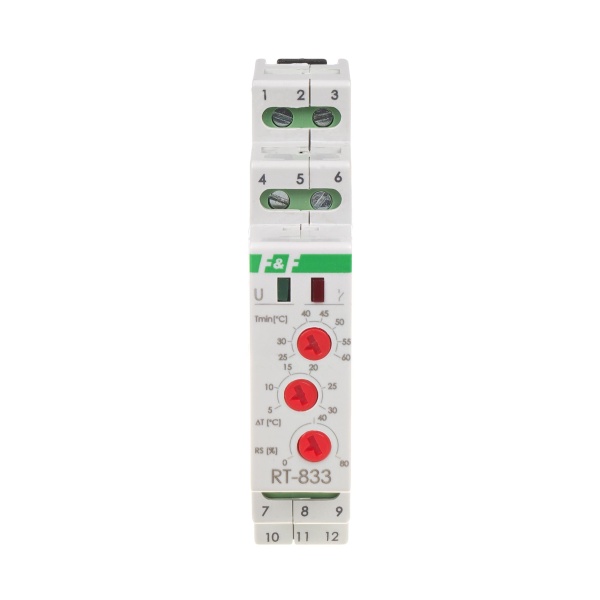

Регулятор температури RT-833 для керування швидкістю обертання вентилятора

Ціна вказана за реле без датчика температури

Призначення:
Регулятор призначений для безпосереднього керування швидкістю обертання вентиляторів 12/24В постійного струму в шафах керування (або подібних інсталяціях) в функції температури.

Дія:
При рості значення температури вище заданого значення Tmin буде задіяний вентилятор, а його обертова швидкість буде пропорційна до вимірюваної температури і налаштувань регулятора:

– для температури Tmin обертова швидкість буде рівна заданій мінімальній швидкості.
– для температури Tmin + Δ обертова швидкість – 100%.
– для температури із діапазону Tmin<>Tmin+Δ обертова швидкість буде пропорційно встановлена в діапазоні від встановленого мінімального значення до 100% швидкості.

Регулятор має релейний вихід для організації сигналізування занадто високої температури або пошкодження (відсутності живлення) регулятора. Під час нормальної праці контакти 7-9 замкнуті. Якщо вимірювана температура буде на протязі трьох хвилин вищою від максимального значення (Tmin+Δ), то контакти розімкнуться. При пошкодженні регулятора або відсутності його живлення, контакти 7-9 можуть використовуватись для сигналізування помилки.

Щоб уникнути проблеми стопоріння двигуна на малих обертах, регулятор має функцію старту від максимальної швидкості – вентилятор стартує від максимальної швидкості і потім гальмує до відповідного значення.

Сигналізування.
1. LED зелена U: живлення пристрою
2. LED червона:
– вимкнена – температура є нижча від значення Tmin
– блимає (50% ON – 50% OFF) – температура вища значення Tmin, але в діапазоні регулювання.
– увімкнена – температура тривалий час (довше аніж 3 хвилини) вища від граничного значення (Tmin+Δ).

Налаштування.
1. Tmin – темп.мінімальна, діапазон встановлення 25÷60°C
2.  ΔT – приріст температури, діапазон встановлення 5÷30°C
3. RS – мінімальна швидкість, діапазон встановлення 0÷80%

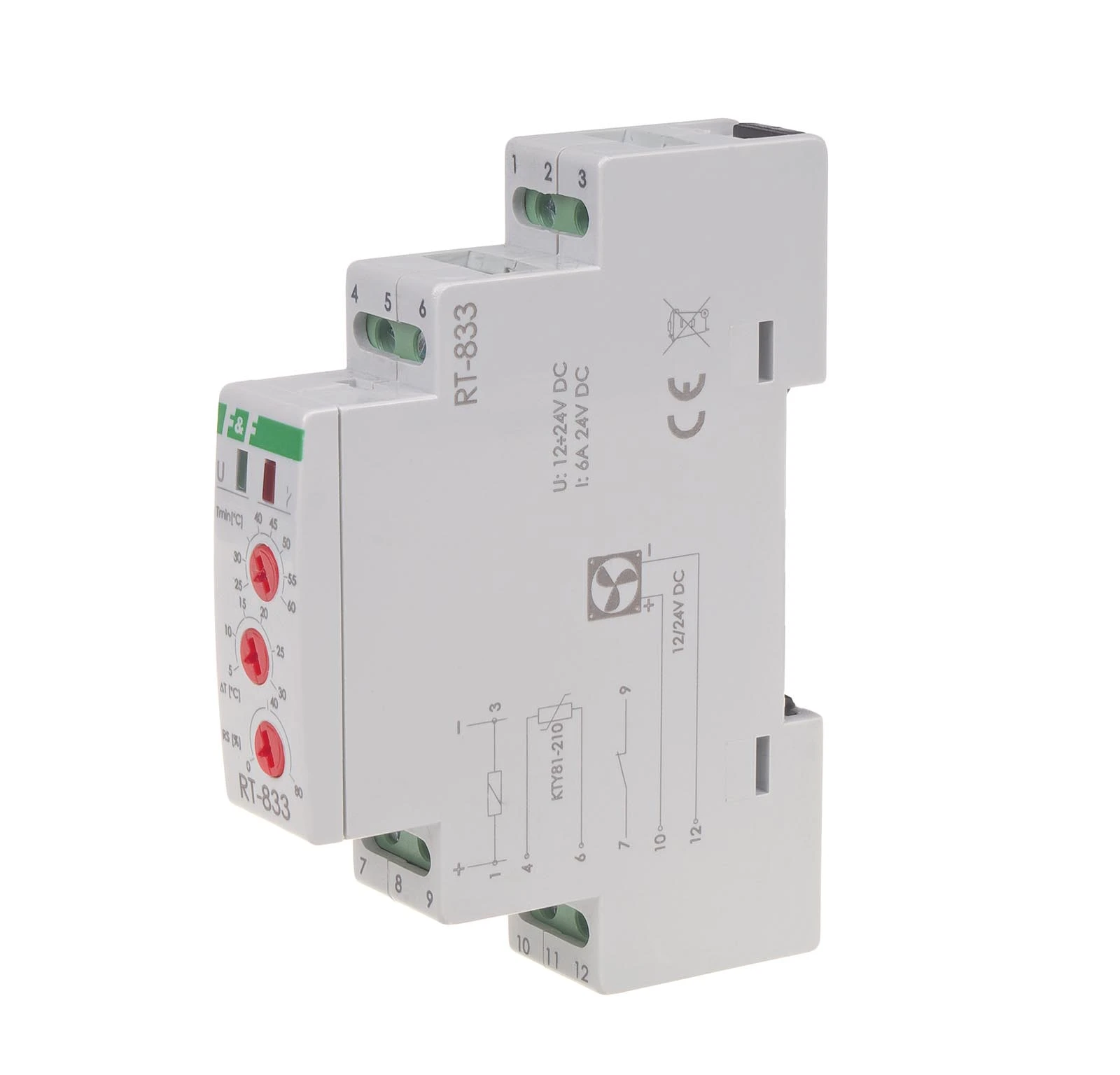

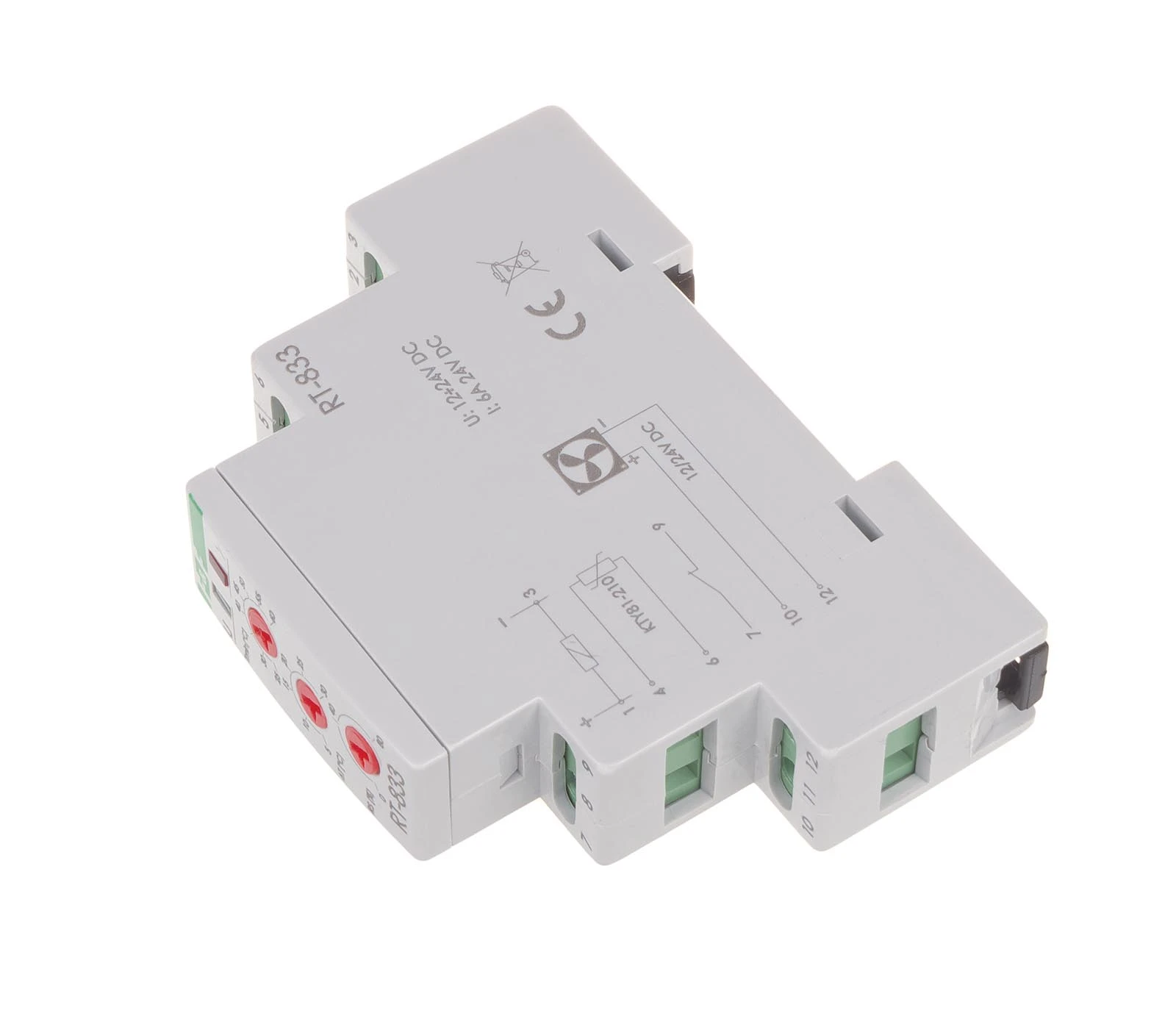

Схема підключення:

1-3 живлення регулятора
4-6 вхід датчика температури
7-9 контакт на розмикання 1R
10-12 вихід, що керує вентилятором

Додаткова інформація:

Ціна вказана за реле без датчика температури

Можливі до використання датчики температури [F&F]
