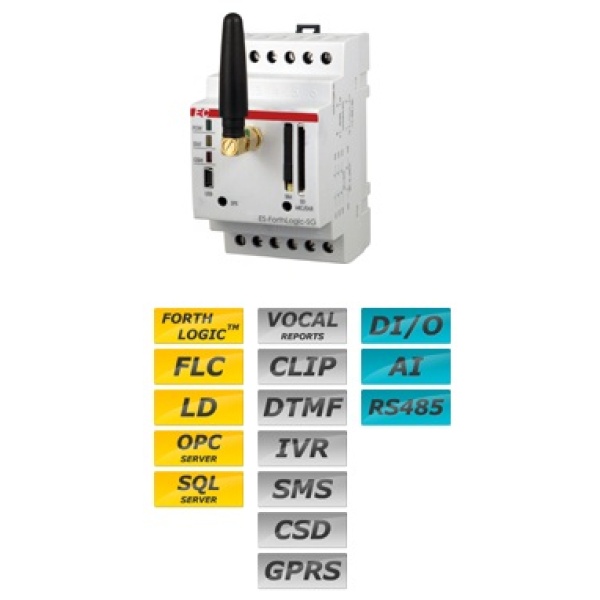

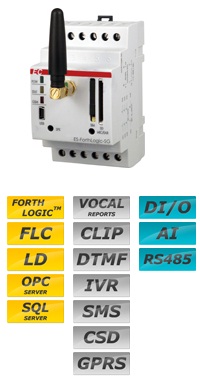

Програмований контролер ES-ForthLogic SG

Призначення: контролери ES-ForthLogic™ SG є універсальними вільнопрограмованими логічними контролерами модульної архітектури, призначеними для побудови як замкнутих, так і інтегрованих в інші системи контурів керування довільним інженерним та промисловим обладнанням малого/середнього рівня складності в побуті (ES-ForthLogic™ SG) та промисловості (ES-ForthLogic™ SG prom). Завдяки вбудованому GSM/GPRS-комунікатору може здійснювати обмін даними через мережу GSM в режимах SMS, CSD та GPRS. Також існує можливість будувати довільні IVR-задачі, тобто взаємодіяти з контрольованою системою за допомогою власного голосового меню.

ES-ForthLogic™ SG – відсутня повна гальванічна ізоляція центрального процесора відносно кіл живлення, входів, виходів та послідовного інтерфейсу.

ES-ForthLogic™ SG prom – повна гальванічна ізоляція центрального процесора відносно кіл живлення, входів, виходів та послідовного інтерфейсу.

Технічні особливості:

– вбудований інтерпретатор мови ForthLogic™ для реалізації довільних алгоритмів роботи контролера

– 6 універсальних входів/виходів: входи для приєднання сигналів типу “сухий контакт”/”відкритий колектор”; виходи типу “відкритий колектор” (50 В; 0,2 А); входи можуть працювати в режимі швидкого лічильника (10 кГц); виходи можуть працювати в режимі формування ШІМ-сигналу

– 2 аналогових входи по струму (0/4…20 мА), розрядність представлення даних 10р

– 1 швидкий послідовний порт RS485 з підтримкою протоколу MODBUS RTU та можливістю роботи в режимах MASTER або SLAVE

– вбудований GSM/GPRS-комунікатор з можливістю передачі та прийому даних в форматах SMS, CSD, GPRS та голосовий канал: при роботі з стільниковим телефоном користувача доступні голосове меню, голосові повідомлення (зберігаються на зовнішній карті пам’яті) та керування за допомогою DTMF

– вбудований легкодоступний зчитувач SIM-карти

– вбудований легкодоступний зчитувач карт пам’яті типу SD/SDHC/MMC

– порт miniUSB для програмування та взаємодії з контролером

– внутрішня пам’ять подій на 25000 подій (2 Мб)

– годинник реального часу з резервним живленням

– 3 світлодіоди різних кольорів для індикації напруги/стану GSM/GPRS-комунікатора/стану контролера

– звукова сигналізація подій

– напруга живлення 9 В…30 В постійного струму

– зовнішня антена GSM (роз’єм типу SMA)

– корпус на DIN-рейку шириною 3S

– робоча температура: -20°С…+70°С

– відносна вологість: 0…90%, без конденсації

Рішення для швидкого запуску системи віддаленого моніторингу

Реалізація голосових повідомлень та голосових меню на контроллерах ES-FothLogic SG

Програма ES-BTConfigurator Android, для візуалізації процесів на контролерах ES-ForthLogic

Схема підключення:

	де: X – G, B, T, Е відповідно.
Типове підключення сигналів до контролерів ES-ForthLogic™ SG, ES-ForthLogic™ SB, ES-ForthLogic™ ST, ES-ForthLogic™ SЕ.
