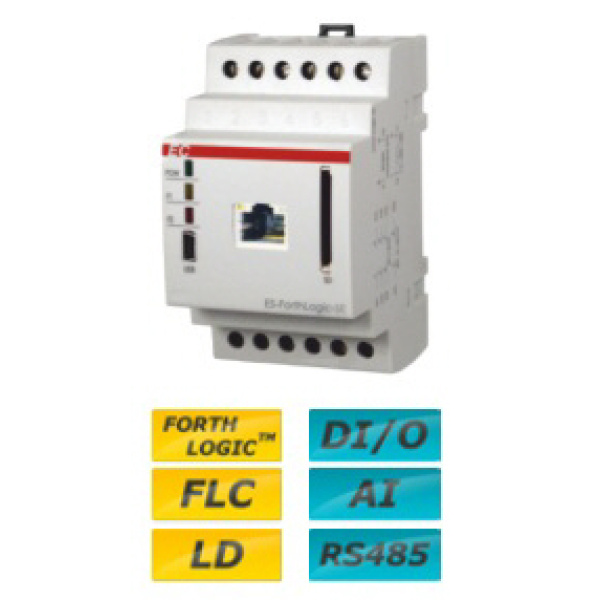

Програмований контролер ES-ForthLogic SE

Опис:

Призначення: контролери ES-ForthLogic™ SЕ є універсальними вільнопрограмованими логічними контролерами модульної архітектури, призначеними для побудови як замкнутих, так і інтегрованих в інші системи контурів керування довільним інженерним та промисловим обладнанням малого/середнього рівня складності в побуті (ES-ForthLogic™ SЕ) та промисловості (ES-ForthLogic™ SЕ prom).
ES-ForthLogic SE – відсутня повна гальванічна ізоляція центрального процесора відносно кіл живлення, входів, виходів та послідовного інтерфейсу.
ES-ForthLogic SE prom має повну гальванічну ізоляцію центрального процесора відносно кіл живлення, входів, виходів та послідовного інтерфейсу, і відповідає жорстким умовам експлуатації в промислових середовищах.


Рішення для швидкого запуску системи віддаленого моніторингу

Програма ES-BTConfigurator Android, для візуалізації процесів на контролерах ES-ForthLogic

Технічні особливості:

– вбудований інтерпретатор мови ForthLogic для реалізації довільних алгоритмів роботи контролера

– 6 універсальних входів/виходів: входи для приєднання сигналів типу “сухий контакт”/”відкритий колектор”; виходи типу “відкритий колектор” (50 В; 0,2 А); два входи можуть працювати в режимі швидкого лічильника (10кГц); два виходи можуть працювати в режимі формування ШІМ-сигналу

– 2 аналогових входи по струму (0/4…20 мА); розрядність представлення даних 10р

– 1 швидкий послідовний порт RS485 з підтримкою протоколу MODBUS RTU та можливістю роботи в режимах MASTER

– вбудований легкодоступний зчитувач карт пам’яті типу SD/SDHC/MMC

– порт miniUSB для програмування та взаємодії з контролером

– порт ETHERNET 10/100 Мбіт

– внутрішня пам’ять на 25000 подій (2Мб)

– годинник реального часу з резервним живленням

– 3 світлодіода різних кольорів для індикації напруги / стану контролера

– звукова сигналізація подій

– напруга живлення 9В…30В постійного струму

– вбудований захист від імпульсних перенапруг

– корпус на DIN-рейку шириною 3S

– робоча температура: -20°С…+80°С.

– відносна вологість: 0…90%, без конденсації.
У моделі ES-ForthLogic™ SE prom присутня повна гальванічна ізоляція живлення, входів, виходів та послідовного інтерфейсу.

	де: X – G, B, T, Е відповідно.
Типове підключення сигналів до контролерів ES-ForthLogic™ SG, ES-ForthLogic™ SB, ES-ForthLogic™ ST, ES-ForthLogic™ SЕ.
