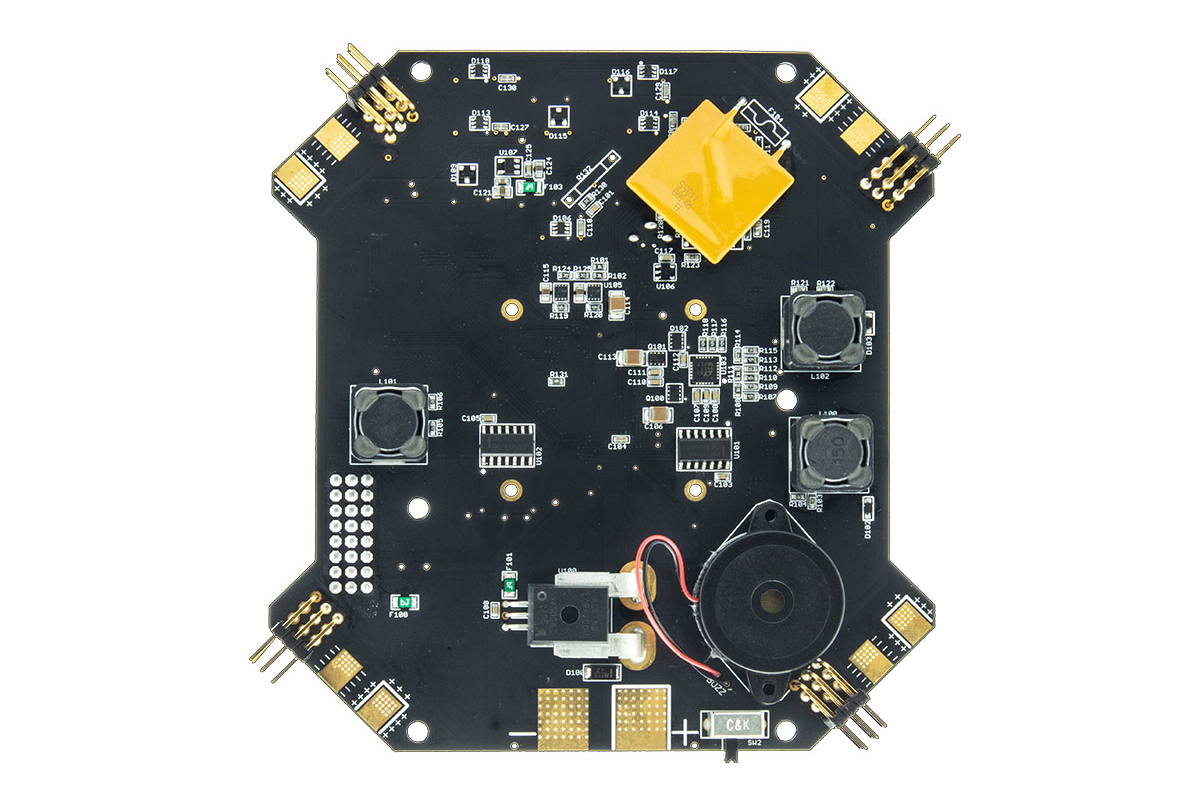

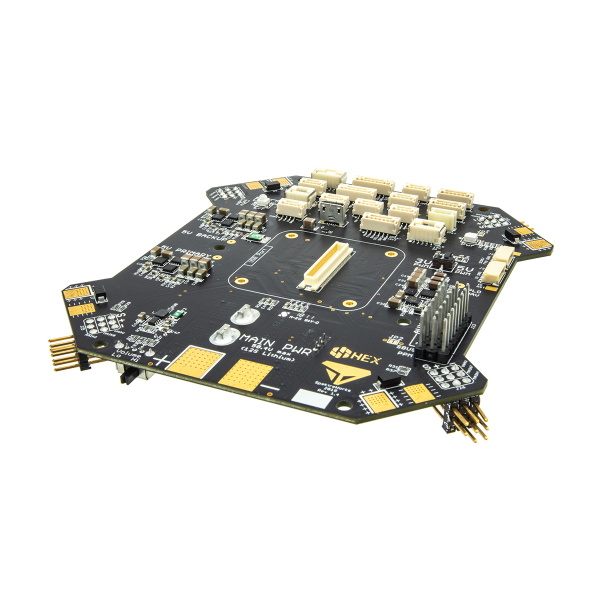

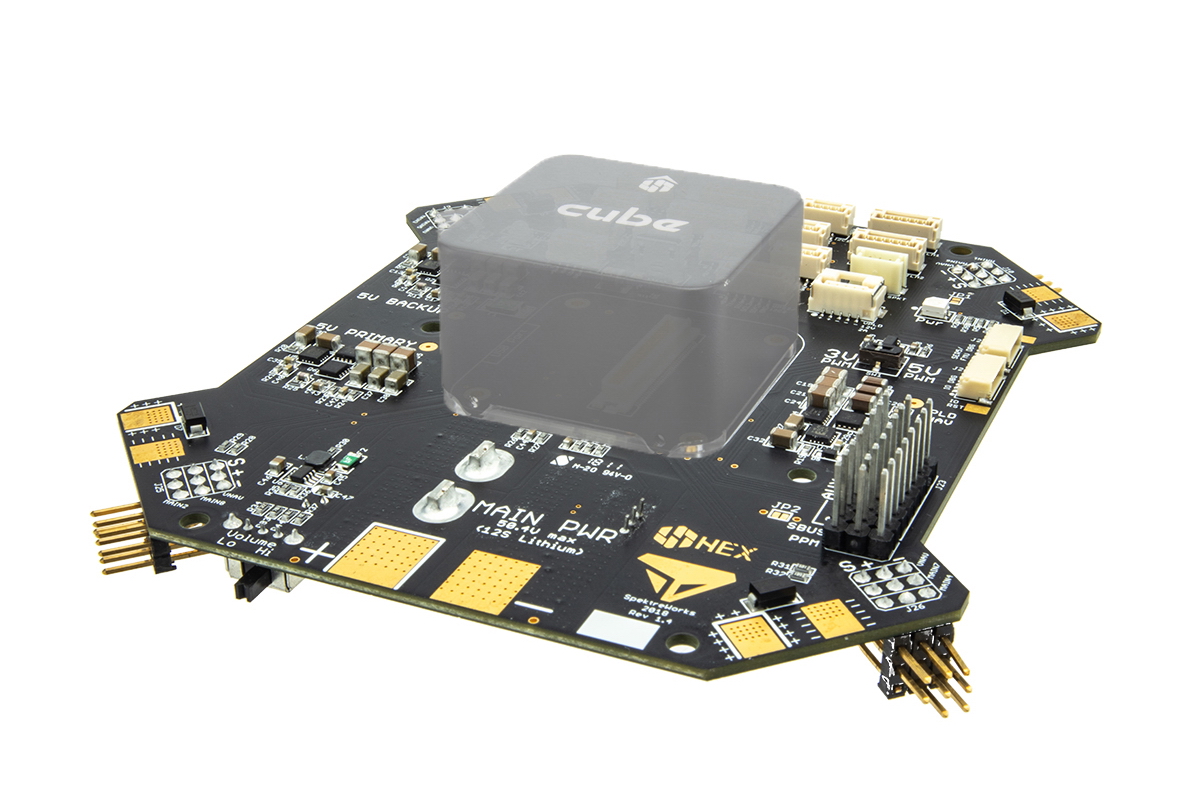

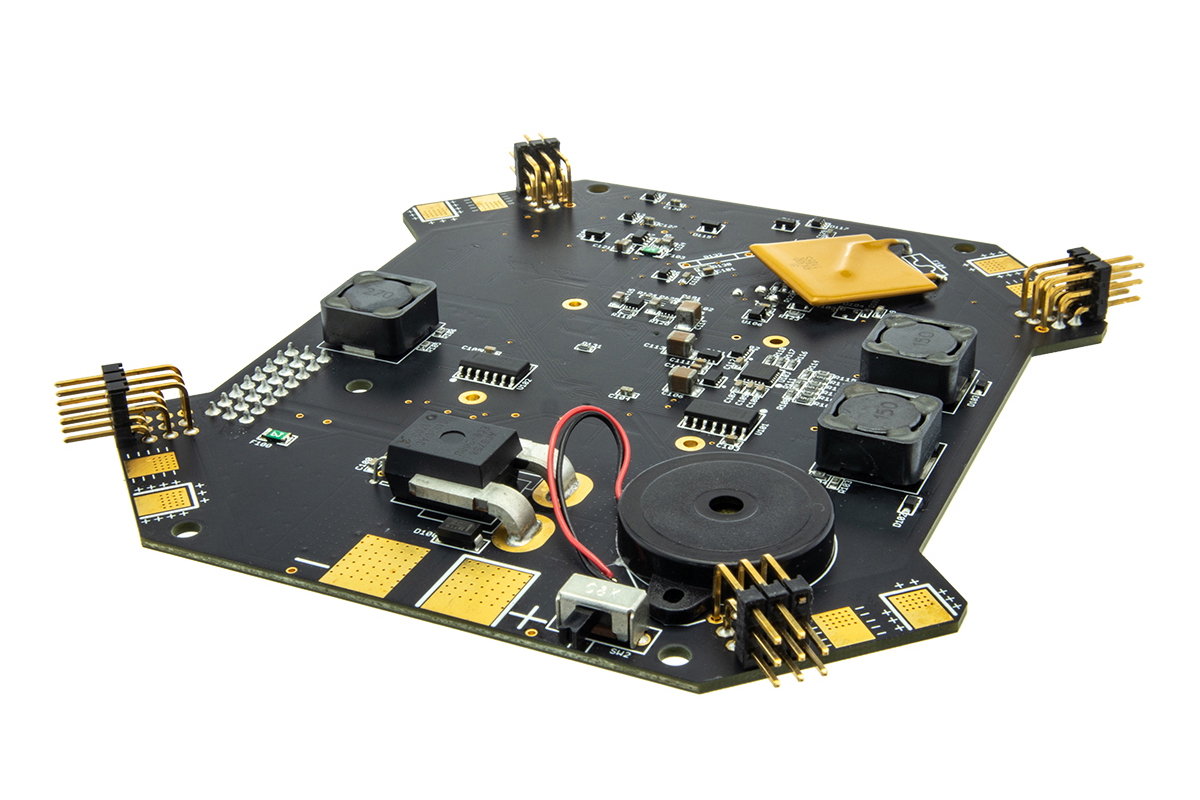

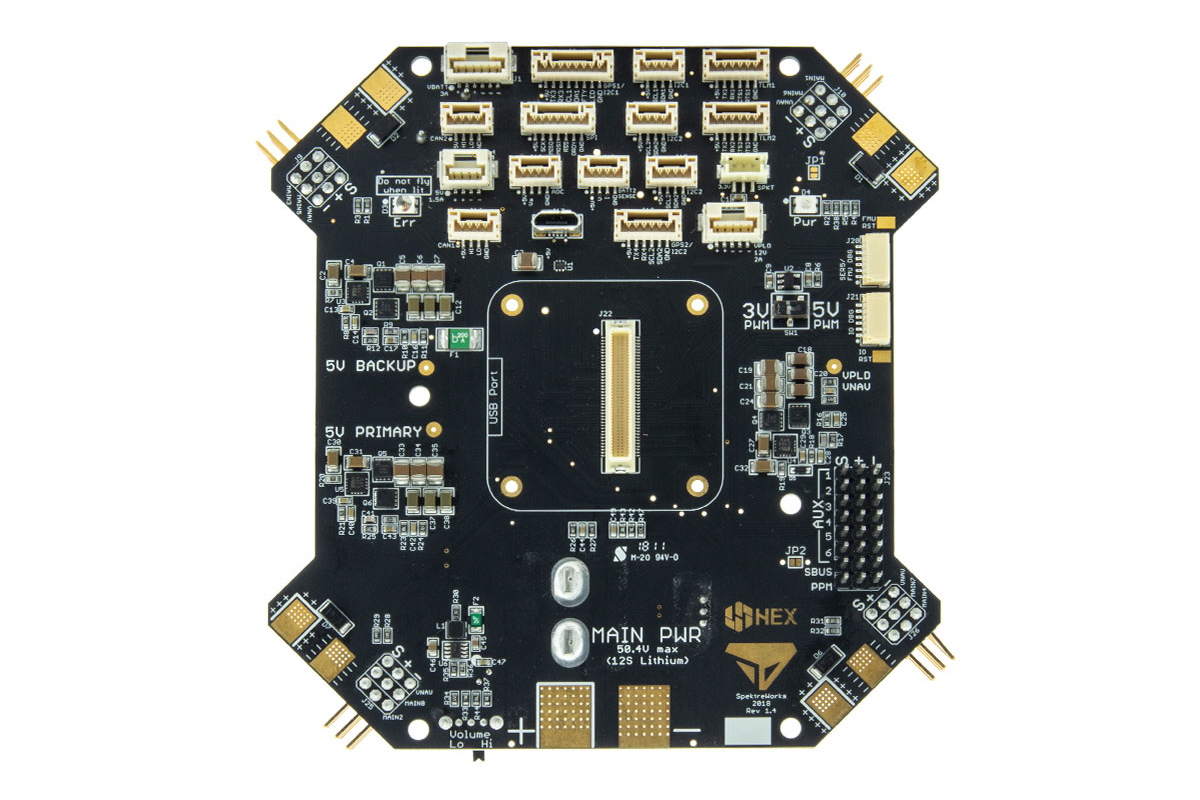

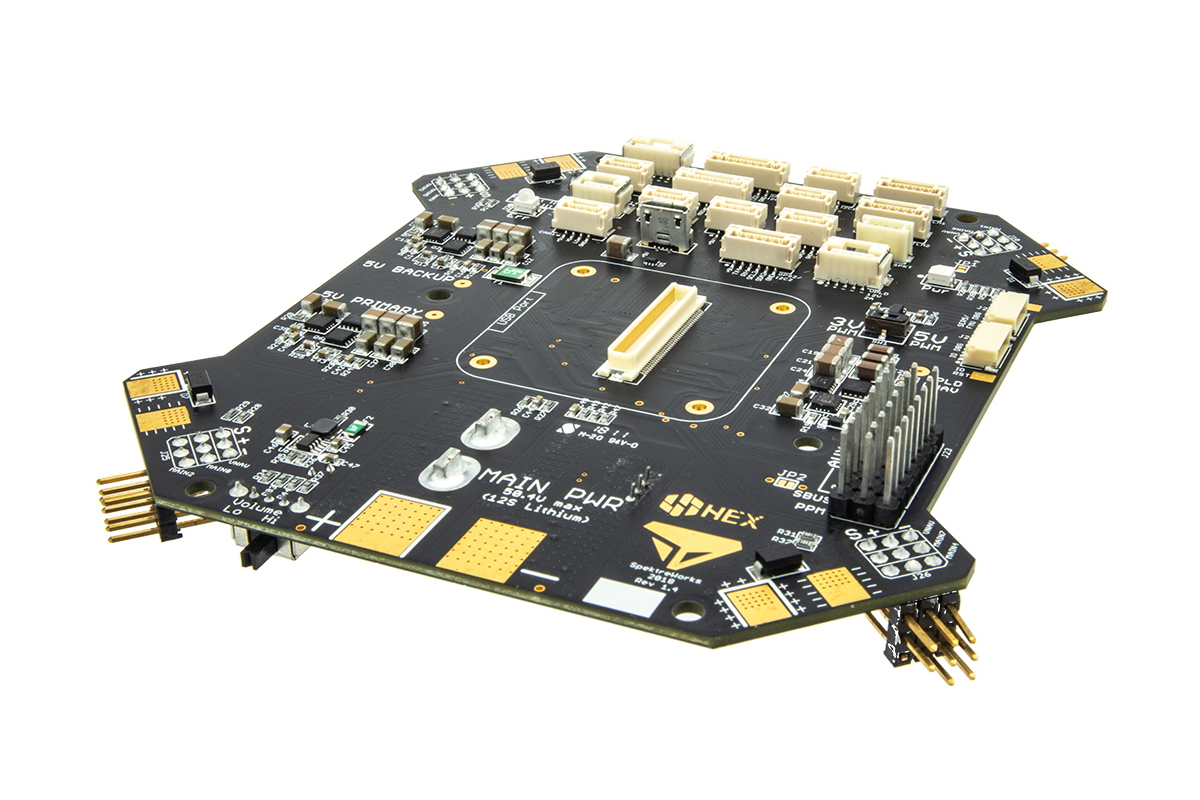

Плата контролера HEX KORE для мультикоптерів

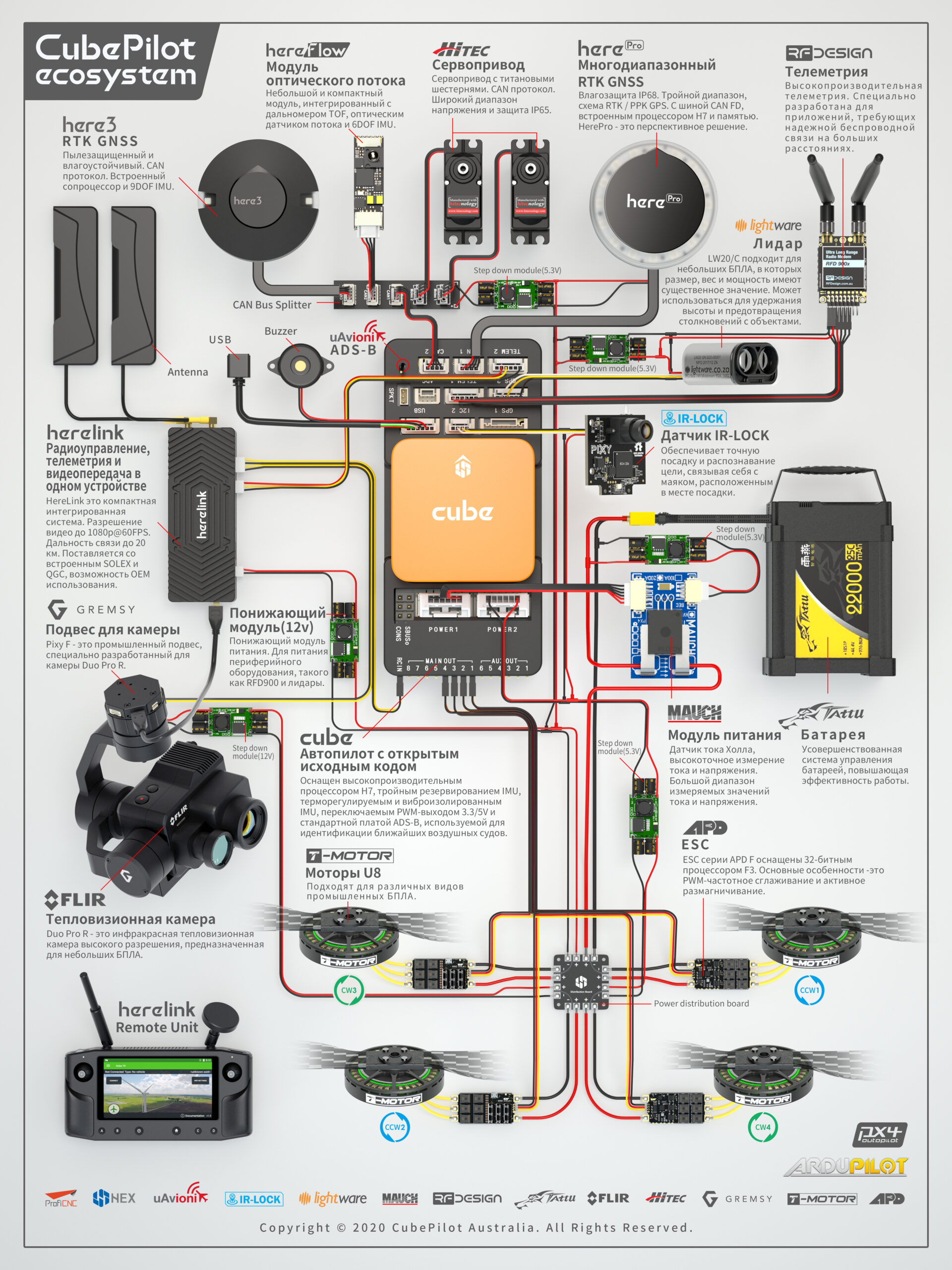

Плата контролера HEX KORE – основна інтерфейсна плата із вбудованим розгалужувачем живлення та стабілізаторами. Ця плата – ідеальний варіант для складання професійного квадро-гекса-або октокоптера на основі контролерів HEX CUBE та прошивки ArduPilot. На платі розведені всі лінії для зручного підключення регуляторів двигунів, телеметрії, відеосистеми, навігаційних GPS та оптичних модулів, бортових вогнів та іншої периферії. Використовується на великих БПЛА із кількістю двигунів від 4 до 8 штук.

Плату польотного контролера HEX KORE для квадрокоптерів та інші комплектуючі та системи стабілізації ProfiCNC для дронів та іншої роботизованої техніки можна купити в Україні з офіційною гарантією.

Особливості:

• Підтримка батарей Li-Pol до 12S (50.4 В) включно
• Тривалий струм через плату до 140А (280А в піку)
• Вбудовані датчики струму та напруги для контролю за батареями
• Лінії живлення та сигналу для моторів зручно розташовані по кутах
• Виділена 12В лінія для бортових вогнів по кутах плати
• Вбудований розподільник живлення
• Резервування живлення критичних вузлів польоту
• Рознімання споживачів мають запобіжники, що самовідновлюються
• Індикація коректного живлення
• Вбудований зумер (піщалка) з регулюванням гучності
• Налагоджувальні інтерфейси для модуля польотного контролера
• Коннектори реалізують максимальний потенціал контролерів CUBE
• Захист від замикання ліній управління двигунами на землю
• Зручне встановлення рівнів сигналу (3.3/5 В) для керування двигунами
• Сумісна з конекторами від стандартних інтерфейсних плат від ProfiCNC

Характеристики:

• Напруга живлення: 14-50,4 В
• Максимальний тривалий струм: 140 А
• Вбудований стабілізатор напруги: 5 1,5 А; 12,2 В 2 А
• Виходи живлення для регуляторів обертів: 4
• Монтажні отвори: 60х110 мм
• Розміри: 108,7х116,7х20 мм
• Вага: 79 г (без ПК)

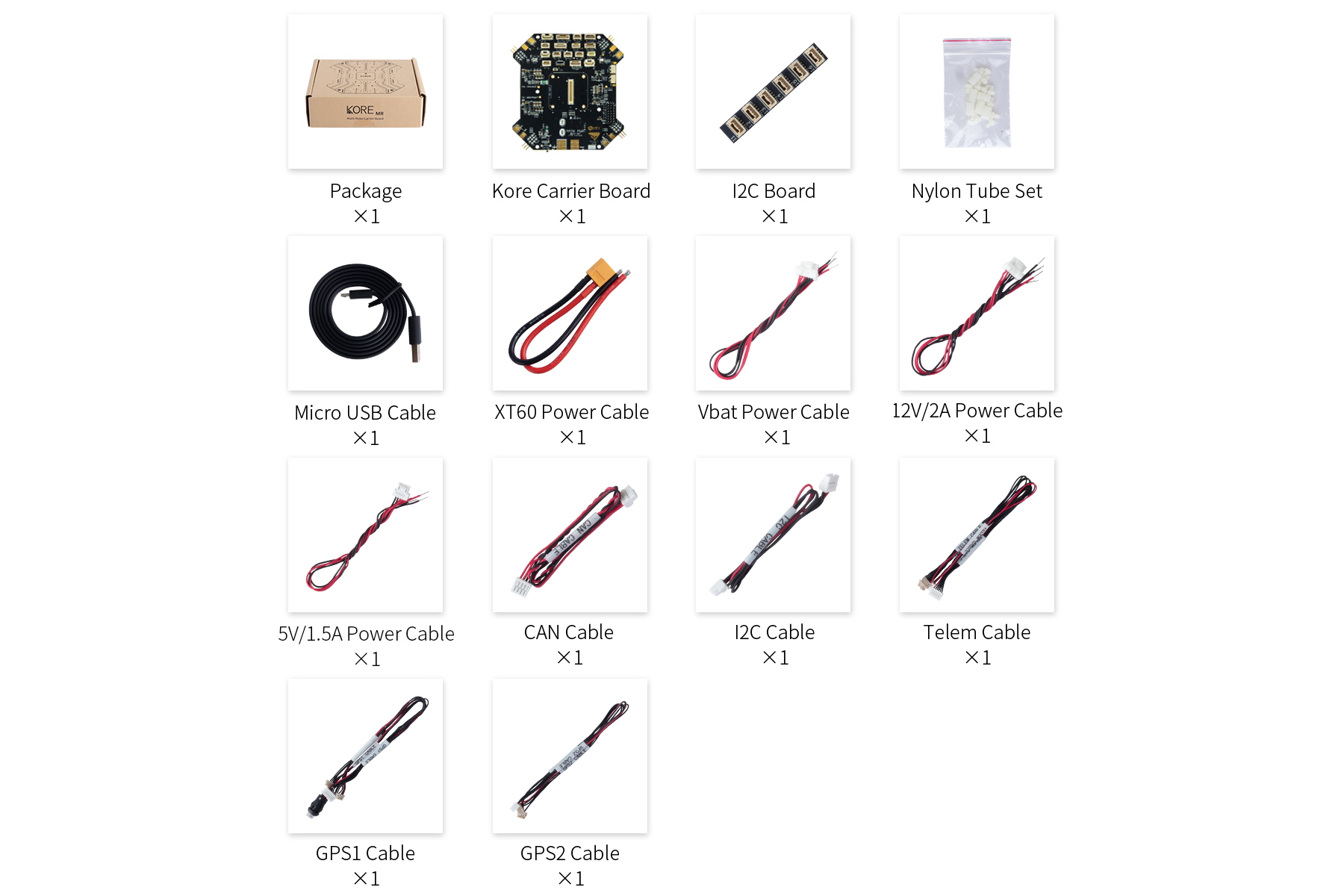

Комплектація:

• Інтерфейсна плата – 1 шт
• Плата мультиплексора I2C – 1 шт
• Нейлонові стійки – 1 к-кт
• Кабель USB-MicroUSB – 1 шт
• Кабель живлення XT60 – 1 шт
• Кабель підключення до лінії Vbat – 1 шт
• Кабель підключення до лінії 12В/2А – 1 шт
• Кабель підключення до лінії 5В/1,5А – 1 шт
• Кабель підключення до лінії Vbat – 1 шт
• Кабель підключення до шини CAN – 1 шт
• Кабель підключення до шини I2C – 1 шт
• Кабель підключення до шини телеметрії – 1 шт.
• Кабель підключення GPS1 – 1 шт
• Кабель підключення GPS2 – 1 шт

Додатково необхідно:

• Модуль польотного контролера – 1 шт
