Підсилювач сигналу 2.4 ГГц SZHUASHI HS2405X1 (5 Вт)

Підсилювач сигналу HS2405X1 розроблений спеціально для частотного діапазону 2,4 ГГц у стандарті IEEE 802.11 b/g/n і є двонаправленим підсилювачем потужності (на прийом та на передачу). Цей підсилювач сумісний з технологіями прямого розширення спектру (DSSS), мультиплексування з частотним поділом каналів (OFDM) та іншими. Використовуючи технологію дуплесного зв’язку розділеної в часі (TDD), технологію швидкого визначення наявності випромінювання, а також лінійний підсилювач потужності, він значно збільшує відстань радіозв’язку, забезпечуючи швидкість передачі даних за стандартами IEEE 802.11 b/g/n.

Коеффициент посилення з передачі становить 13 Дб, що може збільшити потужність випромінювання в 20 разів і значно збільшити дальність зв’язку. на якому буде ефективний прийом.
Максимальна потужність передавача становить 5000 мВт, що значно збільшує радіус покриття радіосистеми.
Ультраширокий діапазон напруги живлення від 6 до 55 В дозволяє легко інтегрувати підсилювач у існуючі інженерні системи.

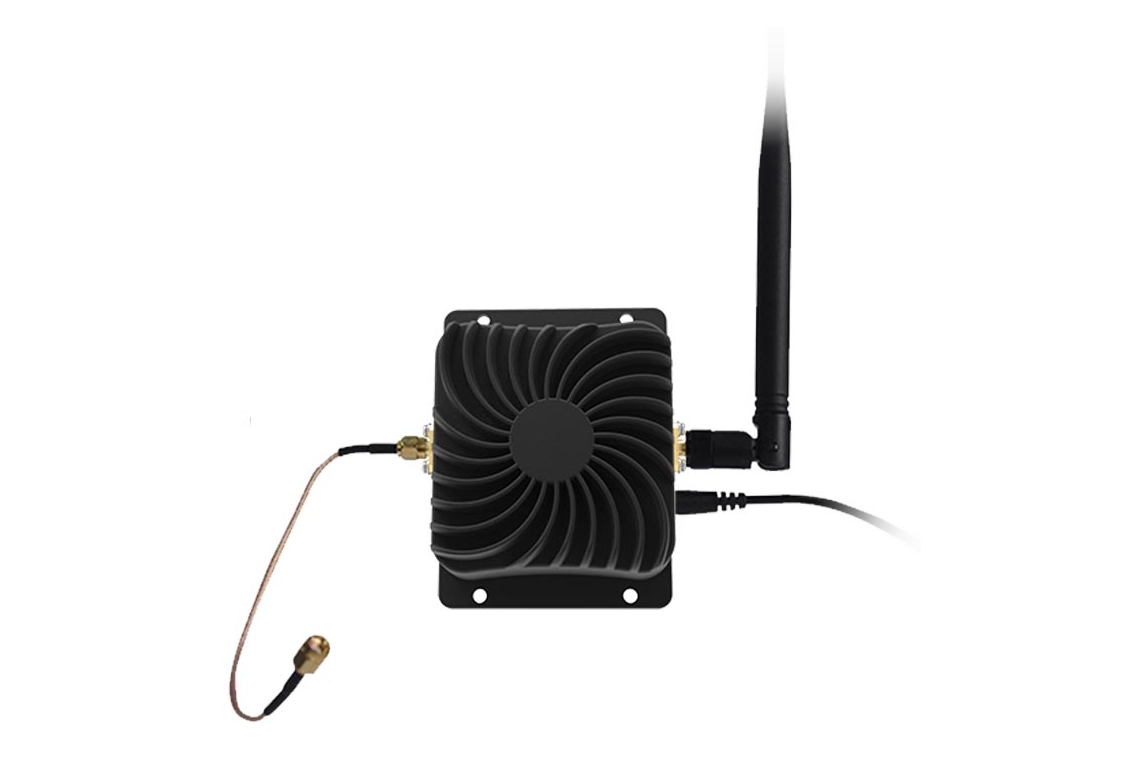

Простий у використанні: підключи кабель від модему, антену та живлення. Далі він готовий до роботи.

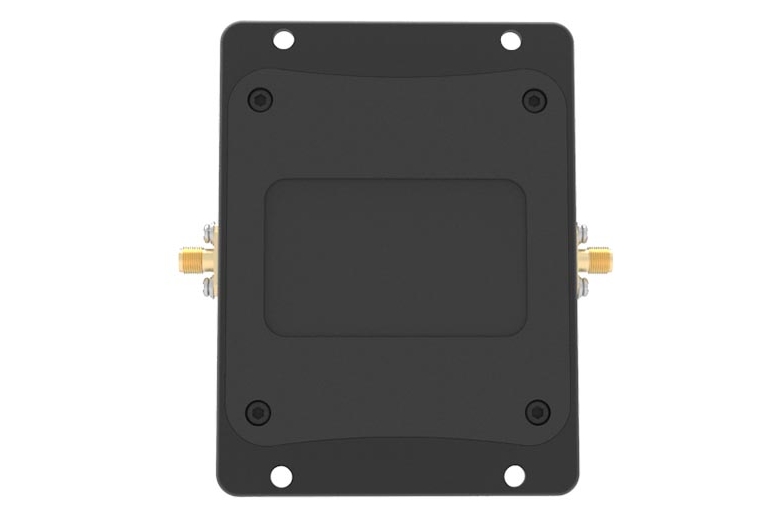

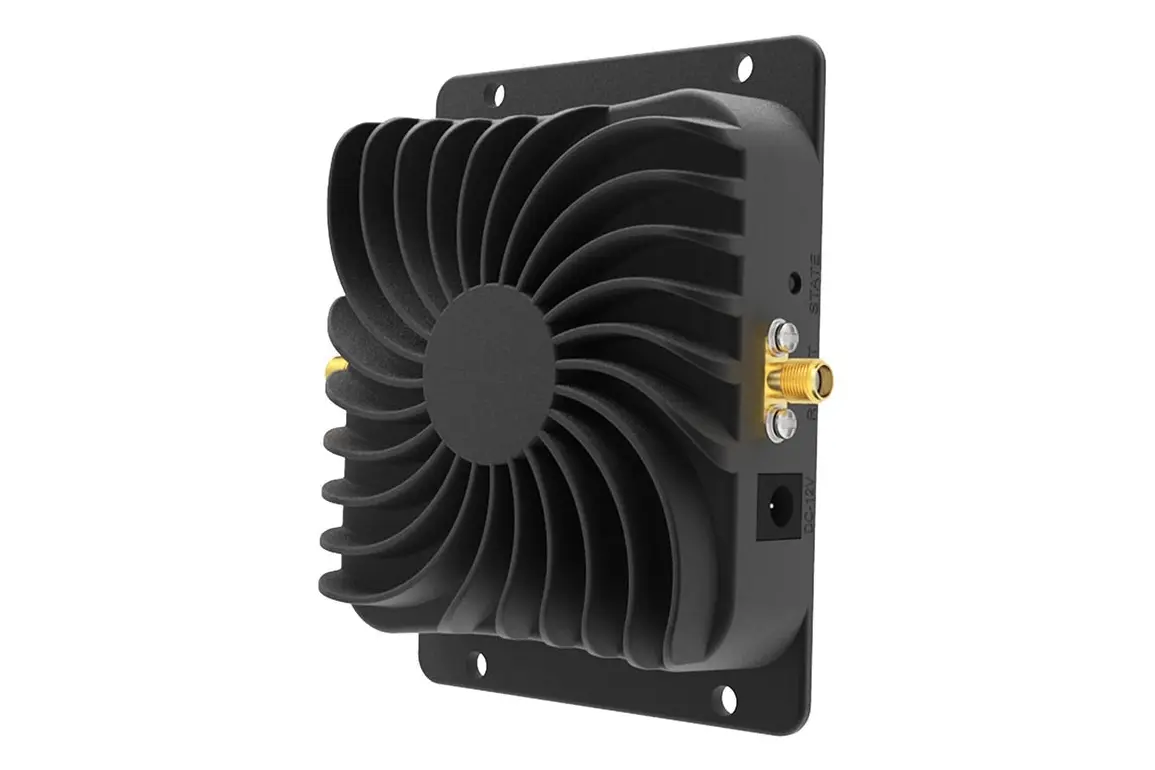

Дюралевий корпус не тільки дає високу міцність, але і є хорошим тепловідведенням.

Порядок встановлення:
1) Знеструмити приймач (точку доступу/маршрутизатор/радіомодем)
2) Зняти антену з приймача
3) Використовуючи фідер RG316 підключіть вихід антени приймача до входу RFIN підсилювача
4) Підключіть антену до виходу RFOUT підсилювача
5) Підключіть живлення спочатку на підсилювач, потім на приймач >

Характеристики:

• Діапазон робочих частот: 2400 – 2500 МГц
• Напруга живлення: 6 – 15 В
• Струм споживання: 575 мА при 12 В та вихідний потужності 29 дБм
• Посилення прийому: 25 ± 1 Дб
• Посилення передачі: 13 ± 1 Дб
• Рівень вхідного сигналу: 3 – 20 дБм
• Максимальна вихідна потужність (P1dB): 37 дБм (5 Вт)
• Магнітуда вектора помилки (EVM): 3% при 29 дБм 802.11g 54 мБіт/с OFDM 64QAM смуга 20 МГц
• Коефіцієнт шумів: менше 2,5 Дб
• Вхідний роз’єм: SMA Female (jack)
• Вихідний роз’єм: RP-SMA Female (jack)
• Час перемикання прийом/передача: менше 1 мкс
• Індикація: Червоний – прийом, Зелений – передача
• Довкілля: -40 – +70 °C
• Робоча вологість: менше 95 %

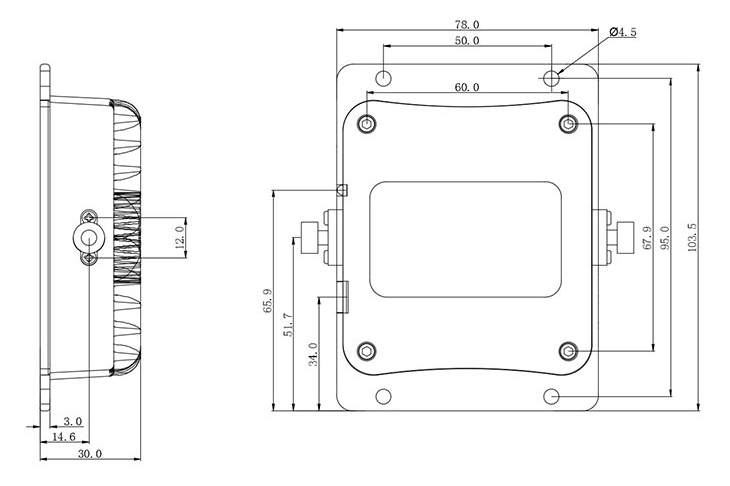

• Розміри: 103,5 х96, 5х30, 5 мм
• Вага: 266 г

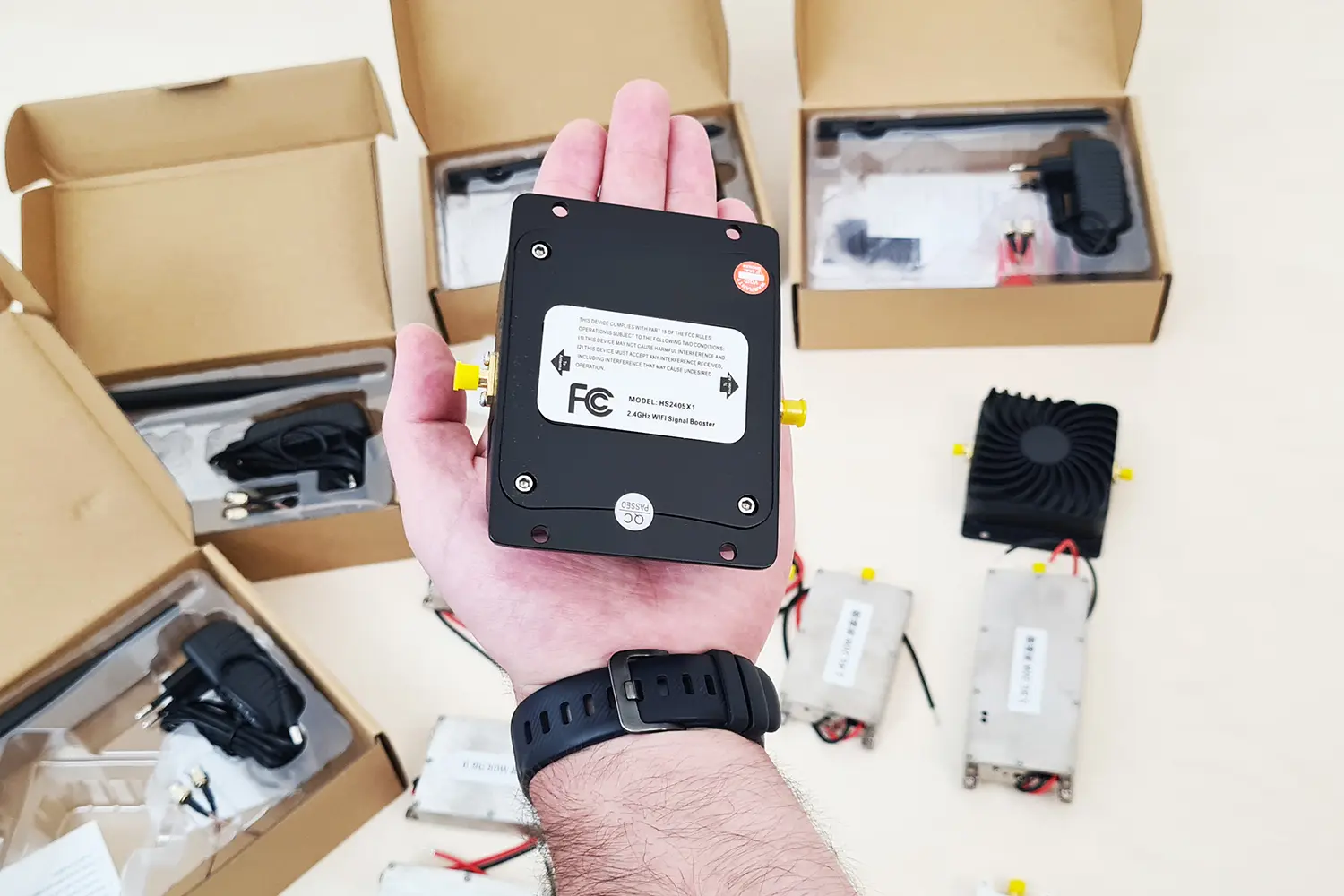

Комплектація:

• Підсилювач – 1 шт
• Антена диполь – 1 шт
• Перехідник SMA Male (plug) – RP-SMA Male (plug) 10 см – 1 шт
• Блок живлення 12 В 1,5 А DC 5/2 мм – 1 шт
• Інструкція – 1 шт
• Гарантійний талон – 1 шт
