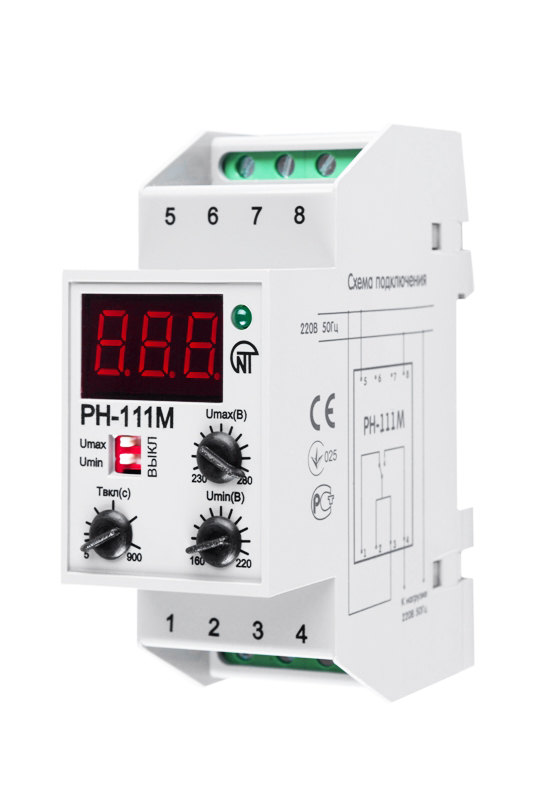

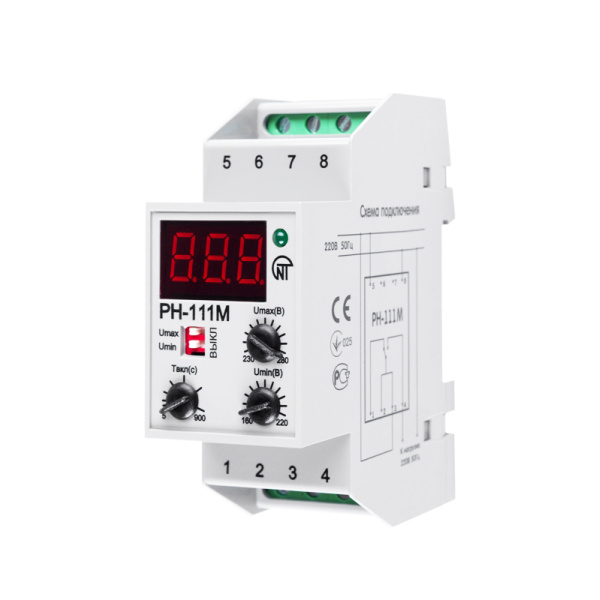

Однофазне реле напруги РН-111м Новатек-Електро

Реле напруги RN–111M призначено для відключення побутових та промислових пристроїв 1-фазного навантаження будь-якої потужності при неприпустимих коливаннях напруги в мережі з подальшим автоматичним включенням після відновлення параметрів мережі:   – при потужності навантаження до 3,5 кВт (до 16 А) відключення відбувається безпосередньо вихідними контактами реле, включеними в розрив живлення навантаження;   – при потужності, що перевищує 3,5 кВт (16 А) відключення проводиться магнітним пускачем (МП) відповідної потужності, в розрив живлення котушки якого включені вихідні контакти реле.RN–111M може працювати в чотирьох незалежних режимах:    -Реле напруги;    -Реле мінімальної напруги;    -Реле максимальної напруги;    -Реле часу із затримкою на включення.RN-111M відображає діюче значення вхідної напруги і стан вихідного реле.Схема підключення:
