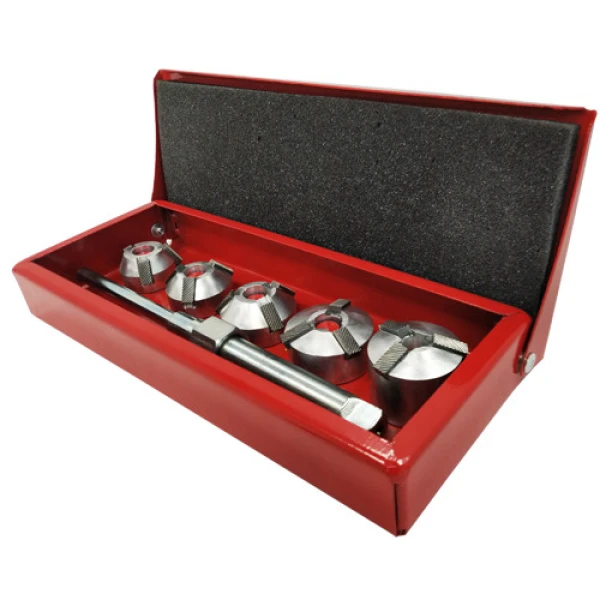

Набір зенкерів для сідел клапанів “ГАЗель ЗМЗ 406” (ХЗСО) SVCK406ZMZ

Набір фрез для відновлення геометрії сідел клапанів двс “ГАЗель ЗМЗ 406”

Набір фрез (шарошок) ГАЗель ЗМЗ406 призначений для відновлення геометрії сідел клапанів двигунів внутрішнього згоряння автомобілів.

Дані фрези мають у своїй конструкції ріжучі ножі з фіксованим положенням, тобто. нерегульовані положення щодо корпусу фрези.

Конструкція та розміри фрез дозволяють обробляти сідла клапанів, забезпечуючи значення кутів та діаметрів відповідно до рекомендацій заводу виробника двигуна.

Виробник гарантує, що при дотриманні всіх умов інструкції різальний інструмент прослужить тривалий термін і принесе максимальний прибуток.

Комплектність набору фрез:

Набір складається з різального інструменту – фрез (шарошок), з різними діаметрами та кутами, а також спрямовуючого стрижня (пілота).

Набір фрез дозволяє обробляти фаски сідел клапанів, двигунів автомобілів сімейства «ГАЗель ЗМЗ-406», забезпечуючи наступні кути, рекомендовані заводом-виробником: A 45º, B 30º, C 20º

Фрези 45A, 45С дозволяють обробити сідла клапанів, забезпечуючи кут фаски А 45º.
Фрези 20A, 20В дозволяють обробити сідла клапанів забезпечуючи кут фаски 20º.
Фреза 60Е дозволяє обробити сідла клапанів, забезпечуючи кут фаски B 30º.

Характеристики:

Діапазон оброблюваних діаметрів сідел клапанів, мм:
23,5-38,5; 19,5-34,5; 18,7-39,2; 13,9-34,5; 24,6-34,6

Кути фрез, º:
60 º; 90 º; 140º

Діаметр напрямного стрижня (пілота), мм:
8

Ширина робочої фаски сідла клапана, мм:
впускного 1,9-2 та випускного 1,6-1,7

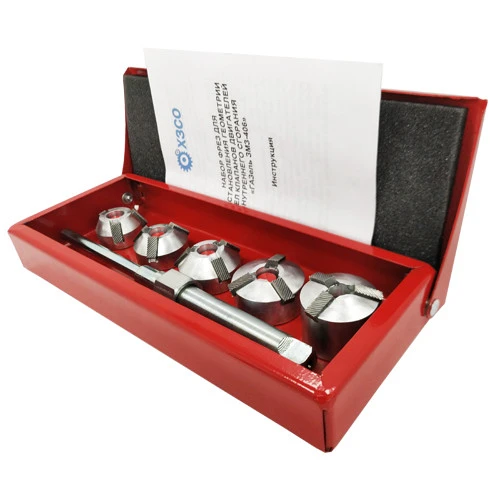

Комплектація:

Фреза 20A 140 º

Фреза 20B 140º

Фреза 60E 60º

Фреза 45A 90º

Фреза 45C 90º

Напрямний стрижень (пілот) діаметром 8 мм з гайкою
