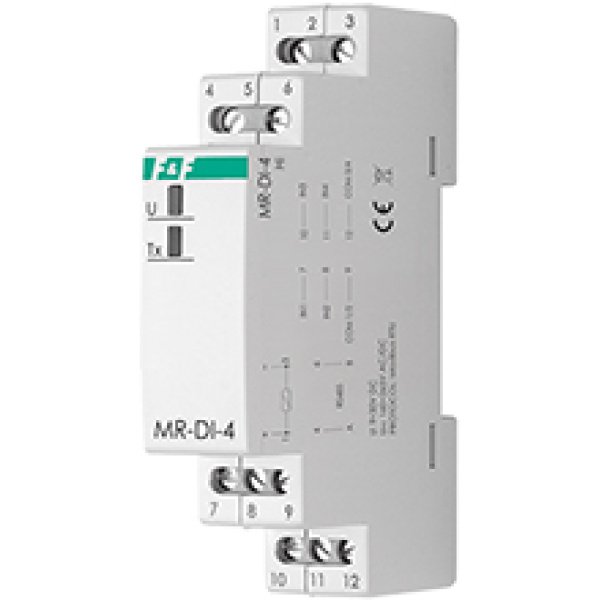

Модуль розширення цифрових входів MR-DI-4 Hi

Опис:

Призначення: Модуль MR-DI-4 працює як зовнішній пристрій розширення цифрових входів програмованих контролерів PLC або інших пристроїв, в яких обмін даними відбувається за допомогою порта RS-485 згідно із протоколом MODBUS RTU.

Функції:

* 4 незалежні входи

* входи пристосовані до роботи із сигналами 160÷265В AC/DC

* вибір опції активації стану 1: високим або низьким рівнем напруги, замиканням або розмиканням електричних ланцюгів на входах

* часовий фільтр, що дає можливість встановлення мінімальної тривалості вхідного сигналу, який приймається для обробки  (подавлення завад на входах)

Дія: Модуль MR-DI-4 Hi має 4 входи. Модуль містить конфігуровані опції активації входів (значення TRUE) сигналом низького рівня (0V), високого рівня (V+) або замиканням чи розмиканням електричного кола вхідного сигналу. Часовий фільтр служить для уникнення завад (фальшивих імпульсів), що можуть з`явитись на входах. Здійснюється шляхом встановлення мінімального проміжку часу вхідного сигналу, який буде сприйматись на вході і буде аналізуватись на предмет зміни стану. Коротші сигнали будуть ігноруватись.

Зчитування станів входів та встановлення усіх параметрів комунікації та обмін даними реалізовано через порт RS-485 з використанням комунікаційного протоколу MODBUS RTU. Подача напруги живлення сигналізується свіченням світлодіода зеленого LED «U». Правильний обмін даними між модулем та іншим пристроєм сигналізується свіченням жовтого LED «Tx».

Схема підключення:

Параметри протоколу MODBUS RTU
