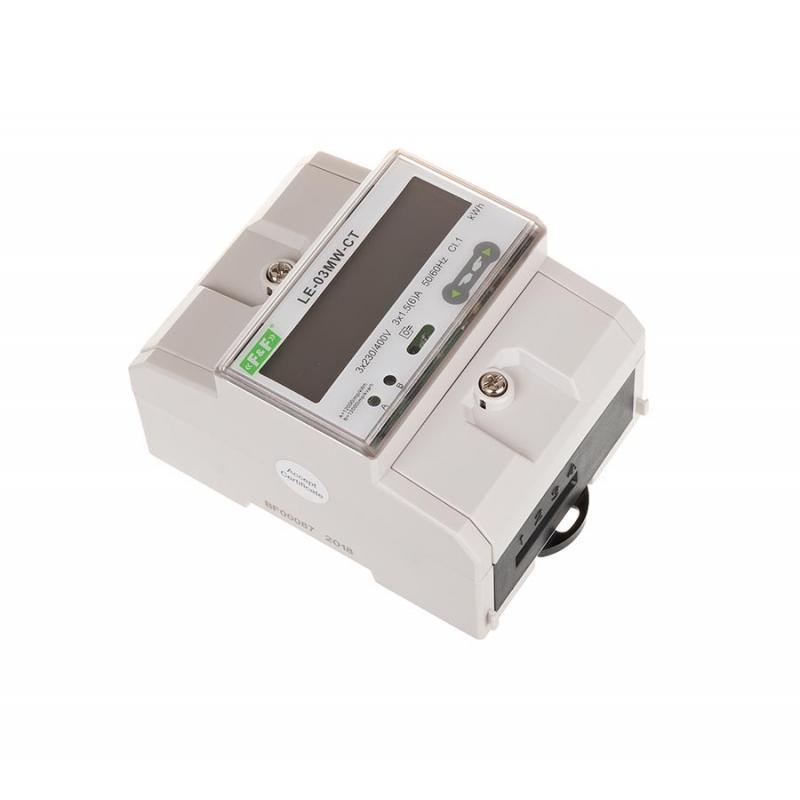

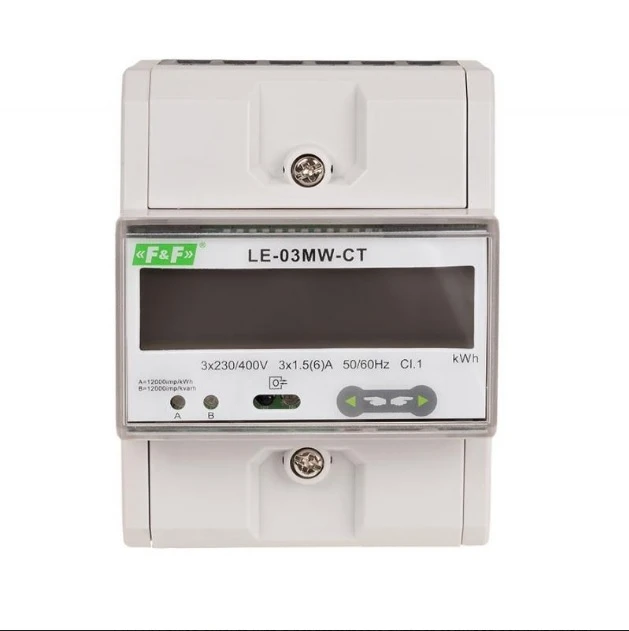

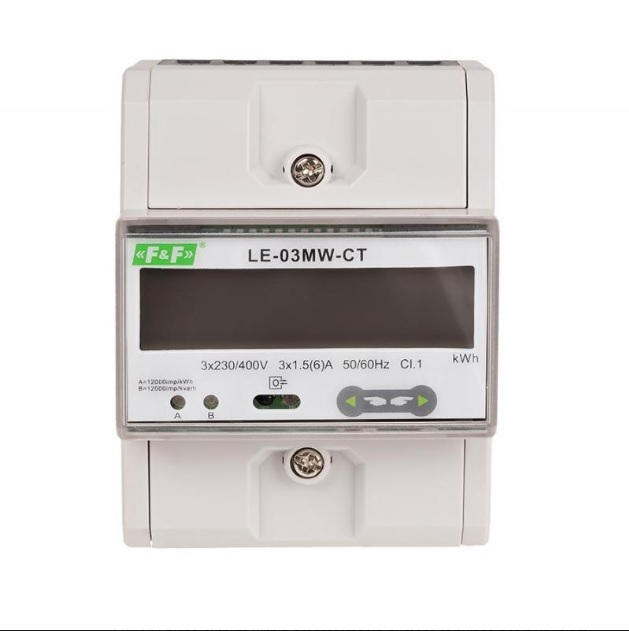

Лічильник електроенергії LE-03MW-CT, 3-фазний, Modbus RTU, трансформаторне підключення

LE-03MW CT– це електронний 3-фазний лічильник електроенергії. Вимірює витрату енергії в двох напрямках. Призначений для вимірювання споживання енергії, трансформаторного підключення навантаження (пряме підключення до 6А).

Лічильник LE-03MW має вбудований годинник реального часу, що дозволяє вимірювати споживання електроенергії, розділено на різні тарифні зони. Оснащений інтерфейсами зв’язку RS-485 з протоколом Modbus RTU та портом відповідно до стандарту EN62056 (IEC1107), що дозволяє віддалено зчитувати та налаштовувати лічильник.

Послідовний порт RS-485 та протокол зв’язку MODBUS RTU дозволяють використовувати лічильник у віддалених мережах зчитування даних.

Характеристики пристрою:

– 3-фазний та двосторонній лічильник електроенергії;

– трансформаторного підключення (пряме підключення до 6 А);

– вимірювання споживання енергії у чотирьох тарифних зонах;

– вбудований годинник реального часу з резервним акумулятором для переключення тарифних зон;

– режими обліку електроенергії:

  · загальна активна та реактивна енергія,

  · активна та реактивна енергія, поділена на окремі квадранти, 8 гармонограм часу, що поділяють день на тарифні зони;

– можливість розрахунку споживання електроенергії згідно з іншими графіками робочих днів та вихідних днів;

– можливість поділу року на вісім часових періодів – у кожному діапазоні споживання електроенергії (будні, вихідні) можна рахувати за різним графіком;

– вказівка ​​параметрів мережі (напруги, струми, активна потужність, реактивна потужність, повна потужність, коефіцієнт потужності, частота);

– розрахунок споживання електроенергії за індивідуальними тарифами;

– додатковий, обнуляємий, лічильник електроенергії;

– порт RS-485 – дозволяє працювати з системою MeternetPro – для дистанційного зчитування та налаштування лічильника електроенергії;

– протокол Modbus RTU – дозволяє працювати з системою MeternetPro – для дистанційного зчитування та налаштування лічильника електроенергії;

– порт оптичного зв’язку відповідно до EN62056 (IEC1107);

– два імпульсних виходи SO з програмованою кількістю імпульсів на кВт/год/кВАр.

– багатофункціональний дисплей;

Увага!

Лічильник енергії LE-03MW має можливість пломбування кришки входу і виходу.

Безкоштовна сервісна програма LE Config

Завдяки LE Config можна перевірити зчитування обчисленої енергетичної величини та здійснити основні налаштування параметрів лічильника.

LE Config також працює з лічильниками енергії:

LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW-CT

Завантажити тут LE-Config
