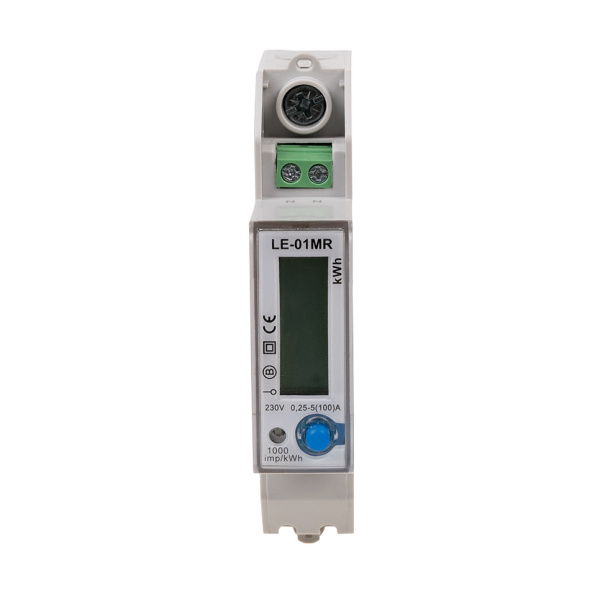

Лічильник електроенергії LE-01MR, однофазний, Modbus RTU

Лічильник електроенергії. Однофазний.

LE-01MR – це статичний (електронний) калібрований лічильник електроенергії з однофазним змінним струмом прямої системи. Він використовується для індикації та реєстрації зібраної електричної енергії та параметрів мережі живлення з можливістю дистанційного зчитування показань через дротова мережу стандарту RS-485.

Відповідність
Директива 2004/22 / ЄС. MID 0120 / SGS0305
Норма EN50470-1 / 3

Вимірювані значення

Активна енергія зібрана / надана                                                       AE+ /AE- [kWh]
або
Активна енергія зібрана / надана                                                       AE+ / RE+ [kvarh]
Напруга                                                                                                      U [V]
Струм                                                                                                          I [A]
Частота                                                                                                      F [Hz]
Активна потужність                                                                                P [W] [kWh]
Реактивна потужність                                                                            Q [var]
Видима сила                                                                                             S [VA]
Коефіцієнт потужності                                                                           cosϕ

Принцип дїі
Лічильник LE-01MR під впливом поточного струму та прикладеної напруги точно вимірює кількість споживаної електричної енергії. Споживання електроенергії позначається миготливістю світлодіодів (1000 і / кВт-год). Крім того, лічильник вимірює параметри мережі постачання та температуру власної системи. Значення позначаються циклічно на РК-дисплеї. Параметр змінюється за замовчуванням кожні 5 секунд або на задану частоту користувачем та вручну за допомогою кнопки на обличчі лічильника. Дисплей активний, коли індикатор живиться. Лічильник мережі зв’язку працює як підлеглий пристрій. Зв’язок відбувається відповідно до стандарту Modbus RTU через послідовний порт RS-485. Значення зчитування регістрів після перетворення дають результати відповідно до показів на дисплеї індикатора. Кожен метр ідентифікується за унікальною адресою, призначеним користувачем.

Увага!
Індикатор має можливість пломбування кришок вхідних та вихідних клем, що робить неможливим обхід лічильника.
Лічильник позначено індивідуальним фабричним номером, що дозволяє однозначно ідентифікувати його. Маркування незмивне (лазерне гравірування).

Сервісна програма LE Config

Програма дозволяє перевірити значення енергії та встановити основні параметри вимірювача.

Скачати програму LE Config

Зв’язок ПК-LE з використанням USB-конвертера WE-1800-BT►

Безкоштовна програма.

MeternetPro
Програма для віддаленого зчитування даних з лічильників: LE-01M, LE-01MR, LE-03MP, LE-01MQ, LE-03MQ, LE-03MQ-CT, LE-01MB, LE-03MB, LE-03MB-CT

Програма MeternetPRO дозволяє дистанційне зчитування даних з лічильників, мультиметрів, вимірювальних перетворювачів, модулів розширення вводу / виводу та інших вимірювальних пристроїв, що з’єднуються відповідно до протоколу Modbus RTU. Програма є невід’ємною частиною Excel. Дані про зчитування представлені в таблиці програми. Дані можуть вільно формуватися відповідно до програмних функцій електронної таблиці. Обмін даними між пристроями та програмою здійснюється через мережу RS-485 або локальну мережу. Програма разом з базою даних встановлюється на спеціальний сервер MT-CPU-1, який працює в локальній мережі. Програмний інтерфейс користувача – це веб-додаток (веб-сайт). Доступ до програми здійснюється через будь-який веб-браузер. У випадку локальної мережі з загальнодоступною IP-адресою можна налаштувати роботу програми та зчитувати дані через Інтернет.

Модуль обчислення споживання електроенергії

Модуль для обчислення на основі електрики та інших записаних кумулятивних значень, наприклад, споживання води, тепла тощо. Це дозволяє розрахувати збільшення вартості у визначені періоди виставлення рахунків (часові інтервали). Цикли: щомісяця, щотижня, щодня, щогодини. Модуль дозволяє створювати багато окремих і паралельних звітів.
