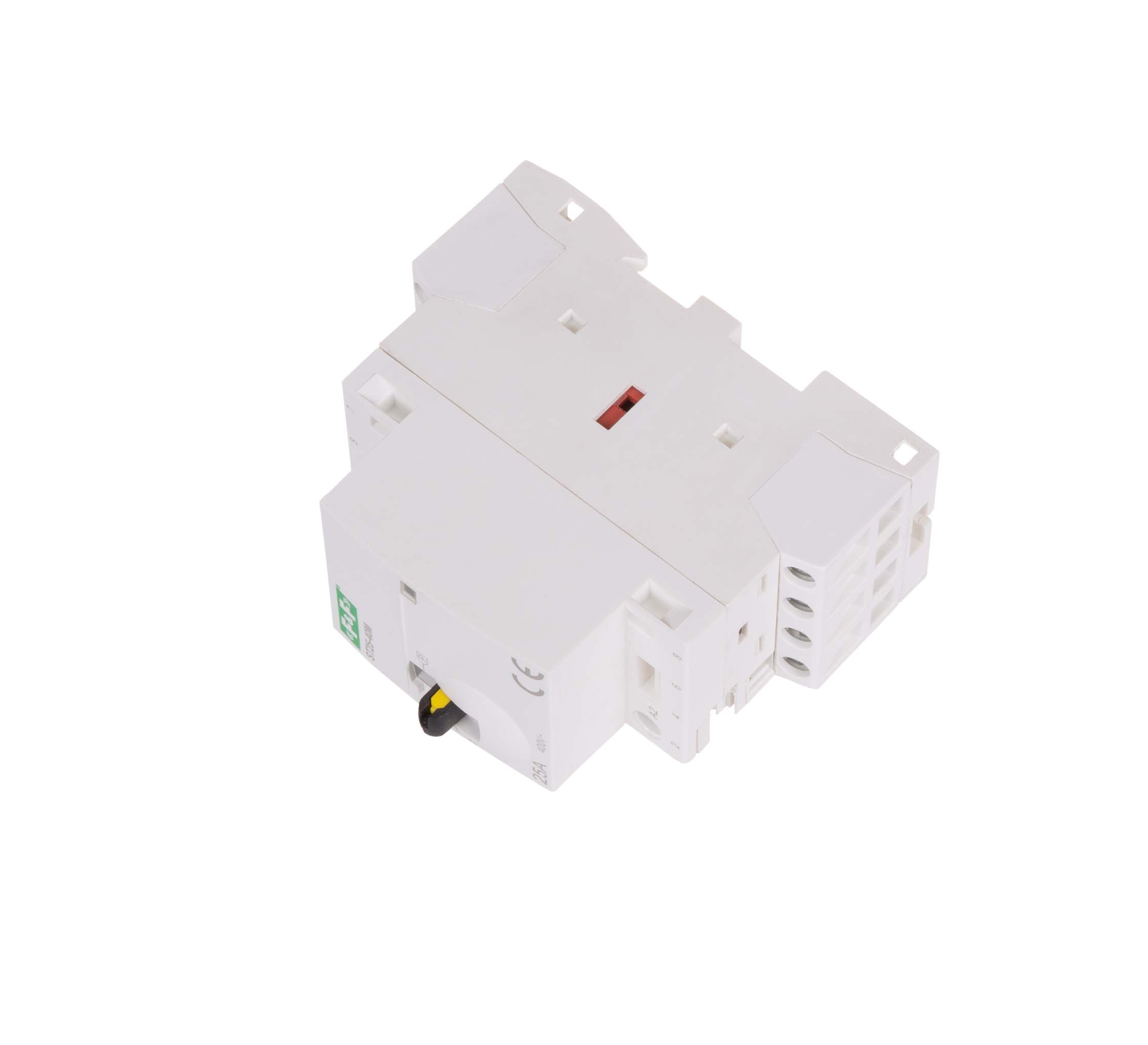

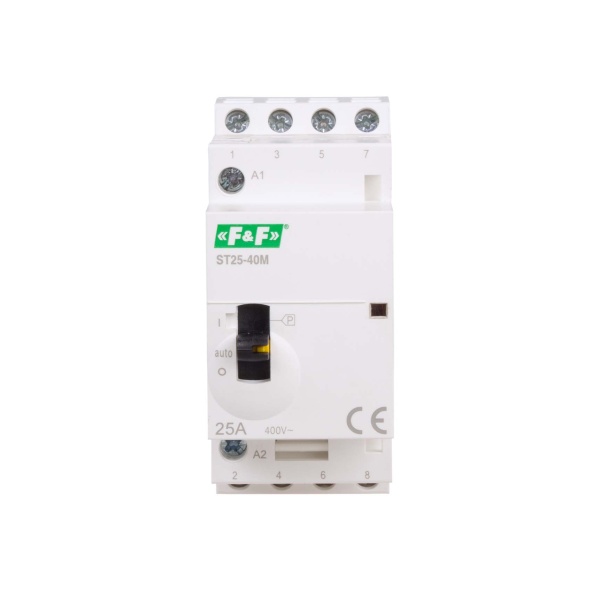

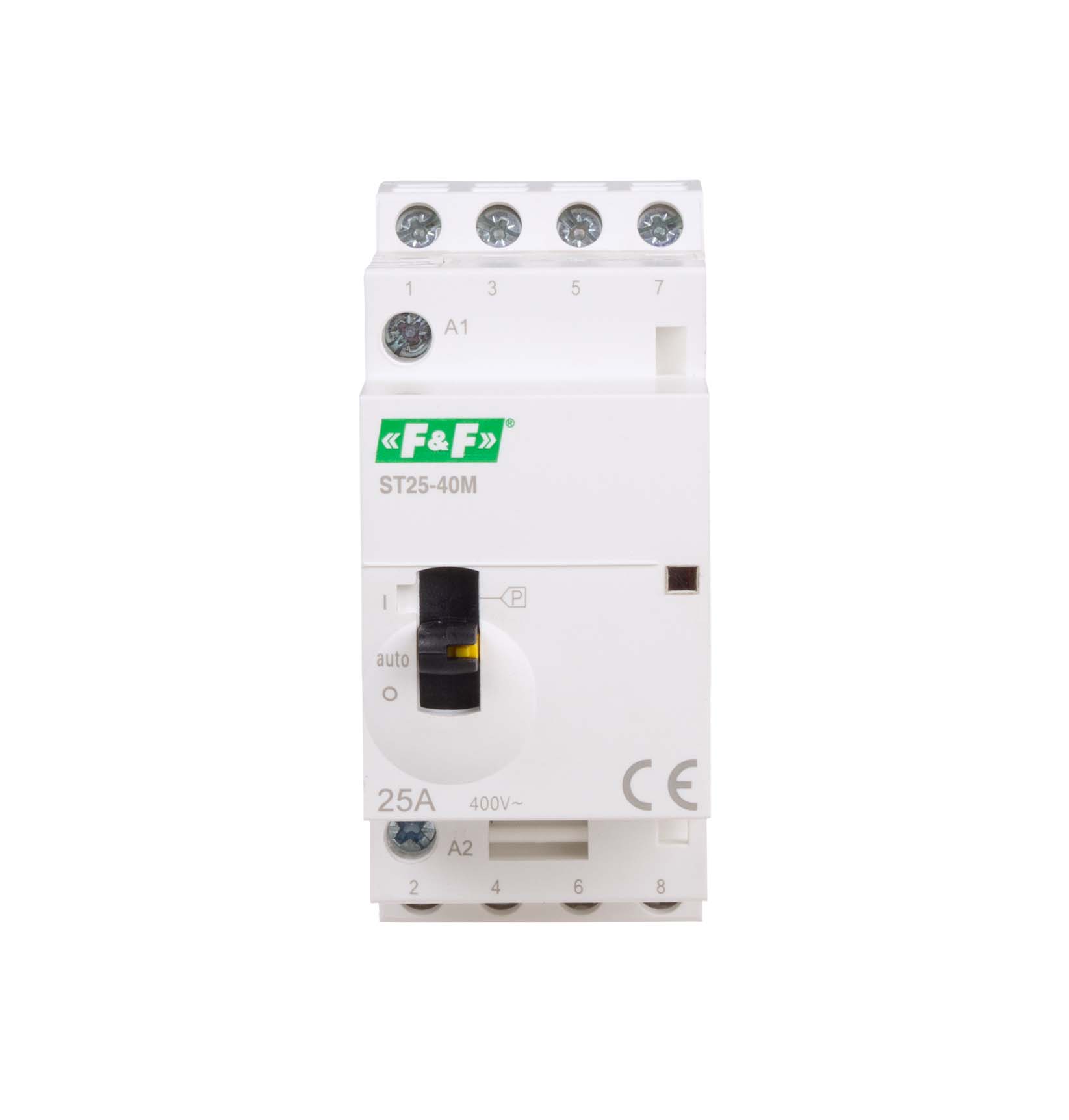

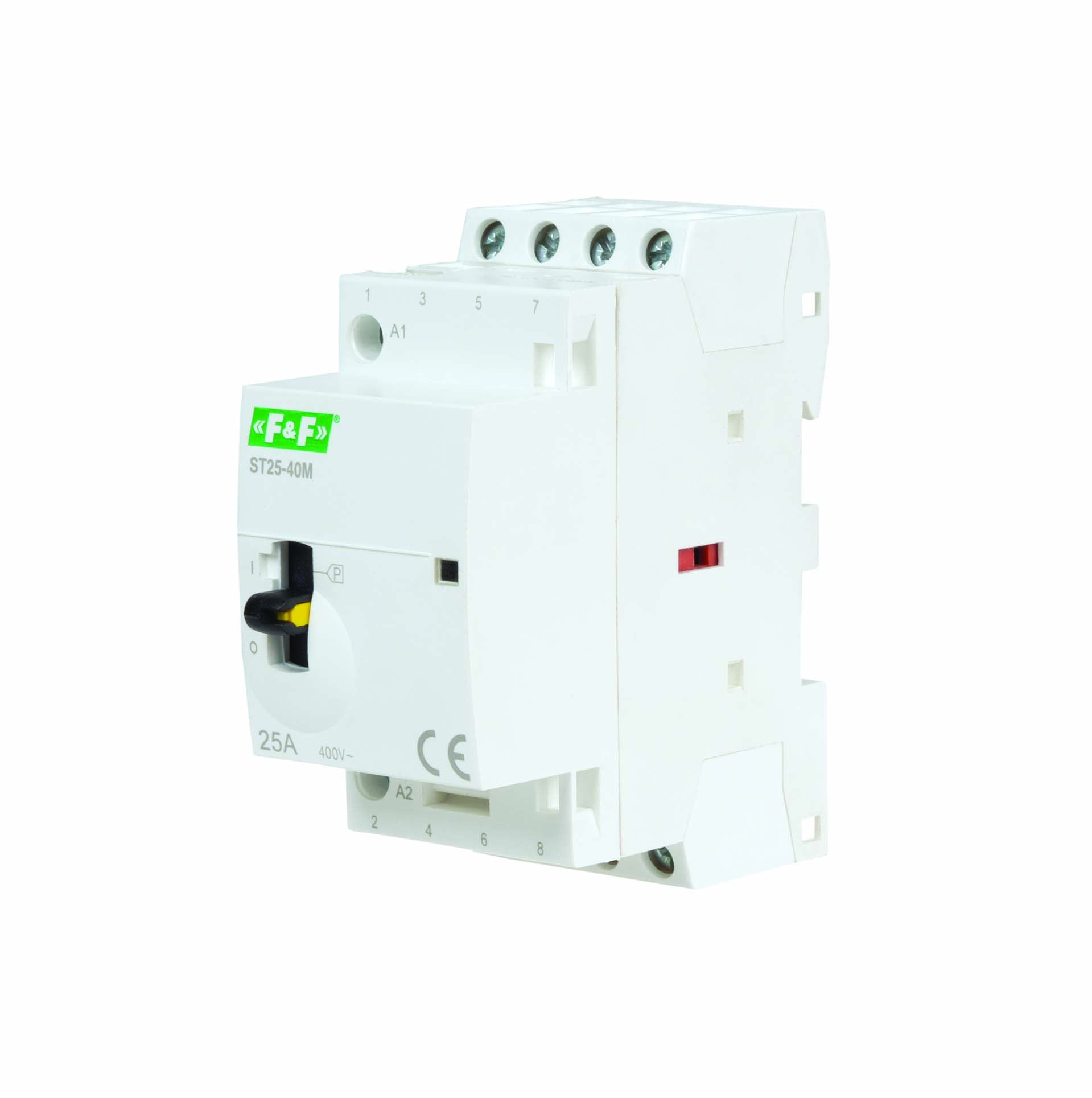

Контактор модульний F&F ST25-40-M, 4NO, 25А

Контактор модульний з перемикачем для ручного керування
Струм 25 А.
Напруга 250 В змінного струму.

ST25-40-М Електромагнітний контактор з механічним перемикачем
Модульний
електромагнітний контактор для монтажу на DIN-рейку в розподільному
щитку. Перемикач на передній панелі дозволяє вручну управляти контактами
контактора (незалежно від стану котушки). Це дозволяє підключати або
від’єднувати навантаження вручну, наприклад, під час
монтажу/обслуговування.

Принцип роботи контактора ST25-40-М

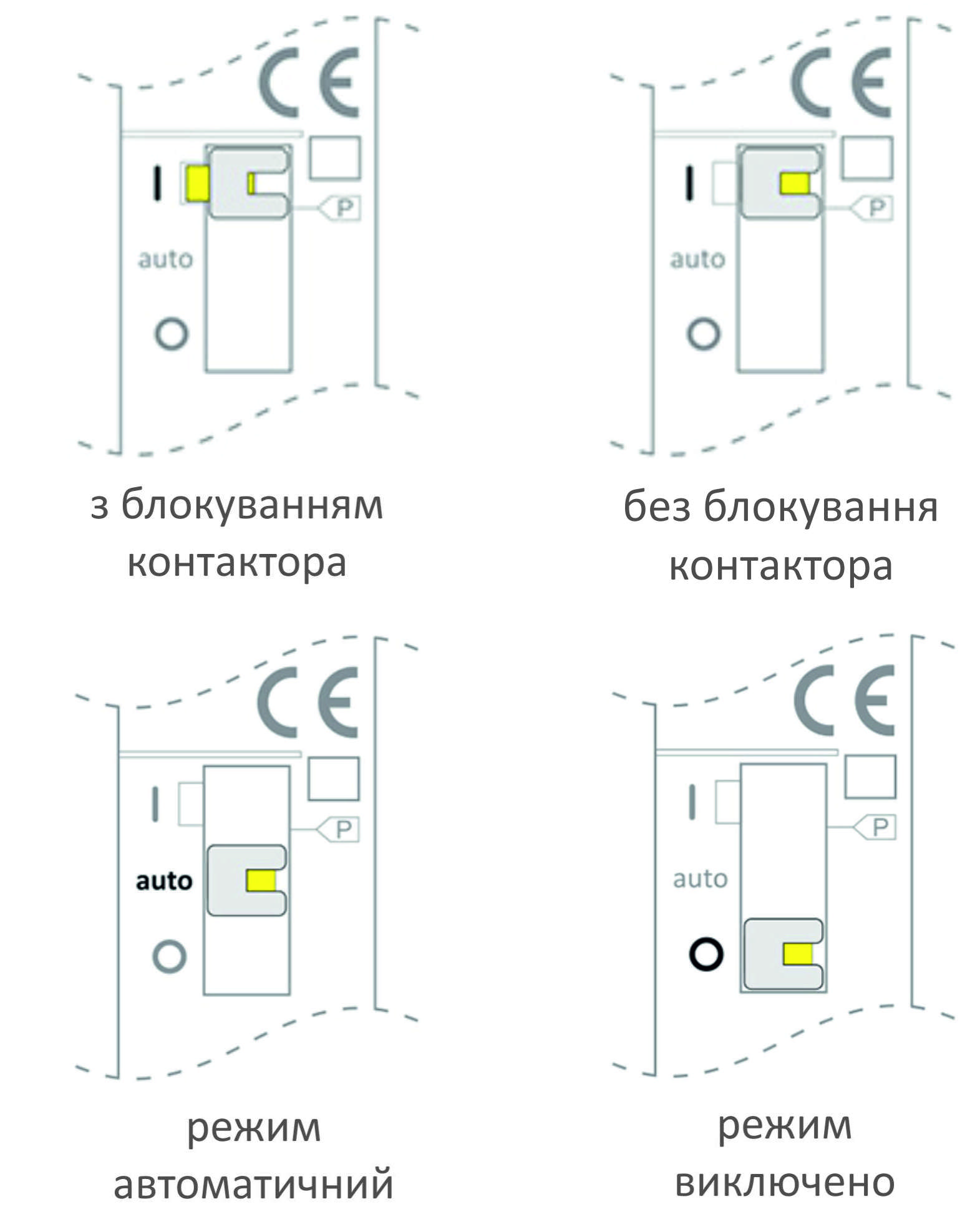

Робота контактора залежить від налаштування перемикача режимів роботи:
Позиція «I» (верхня позиція)
Якщо
котушка контактора знеструмлена, то контакти контактора замикаються.
Після підключення живлення контактора перемикач автоматично
перемикається в положення «AUTO» і з цього моменту
працює в
автоматичному режимі. Щоб зафіксувати контакти в замкнутому положенні
«I», незалежно від живлення контактора, перемістіть жовтий важіль
блокування вліво в положення «I».

Положення «AUTO» (середнє положення)
Подача
живлення вмикає контактор і замикає контакти. Після відключення
живлення контактор відключається, а контакти розмикаються.

Положення “O” (нижнє положення)
Контакти контактора залишаються розімкненими незалежно від наявності напруги живлення.

Таблиця порівняння:
