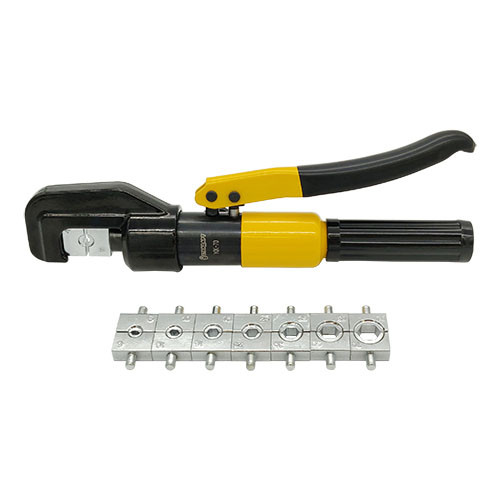

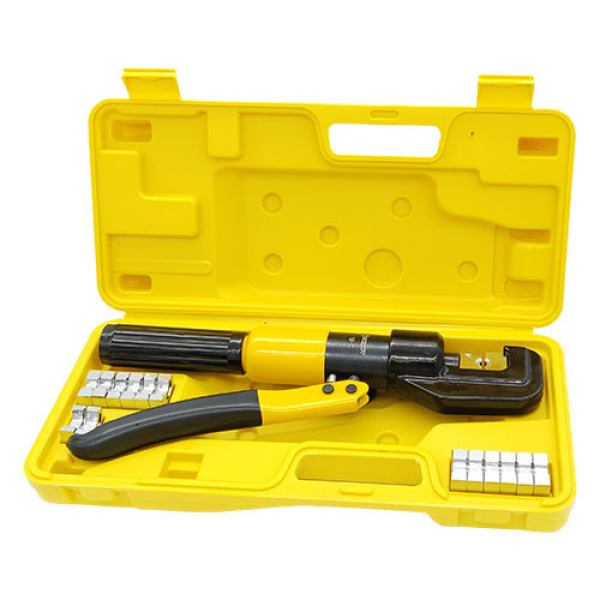

Гідравлічні прес-кліщі YQK-70 (4-70 мм²) для опресування наконечників та гільз СТАНДАРТ HCRT0070

Гідравлічні прес-кліщі YQK-70 (4-70 мм²) для опресування наконечників та гільз СТАНДАРТ HCRT0070

Як робочу рідину застосовують гідравлічне масло. Це рішення дозволяє знизити фізичні витрати монтажника в порівнянні з роботою механічними кліщами.

Забороняється застосовувати як робочу рідину:

корозійно-активні речовини;
олія з домішками води.

Для обтиснення необхідно провести 11 кроків:

Видалити ізоляцію необхідної довжини з кабелю чи дроту.
Вставити жилу провідника очищеним від ізоляції кінцем у наконечник чи гільзу (має дотримуватися відповідність).
Витягти вісь із головки.
Встановити напівформу матриці в головку. Номер матриці має відповідати номеру наконечника.
Розташувати провідник із наконечником у фігурному пазу між напівформами матриці.
Встановити вісь у головку.
Повернути гвинт у положення «ON» (поворот за годинниковою стрілкою на 180°).
Здійснювати рухи ручкою, що коливають, поки торці матриці не стикаються. Обтискати гільзи від центру до країв. Після того, як торці матриці торкалися, не переміщувати ручку.
Повернути гвинт у положення «OFF» (проти годинникової стрілки на 180°).
Витягти опресований провідник із матриці (якщо треба дістати вісь із головки).
Звести ручки агрегату.

Запобіжні заходи

забороняється працювати з проводами, що знаходяться під напругою та розбирати виріб під час проведення обтиснення;
якщо експлуатація довго не проводилася, слід замінити робочу рідину;
у разі протікання гідравлічного масла в процесі обтискання негайно поверніть гвинт у положення «OFF», вийміть провід із матриці та зведіть ручки;
у процесі зберігання:

середовище не повинно містити корозійно-активних речовин;
виріб заправлений робочою рідиною;
голівка оброблена консерваційним мастилом.

Розмір матриць:
6, 10, 16, 25, 35, 50, 70 мм²

Макс. зусилля:
8 тонн

Хід штока:
12 мм

Робоча рідина:
Гідравлічна олія #20
