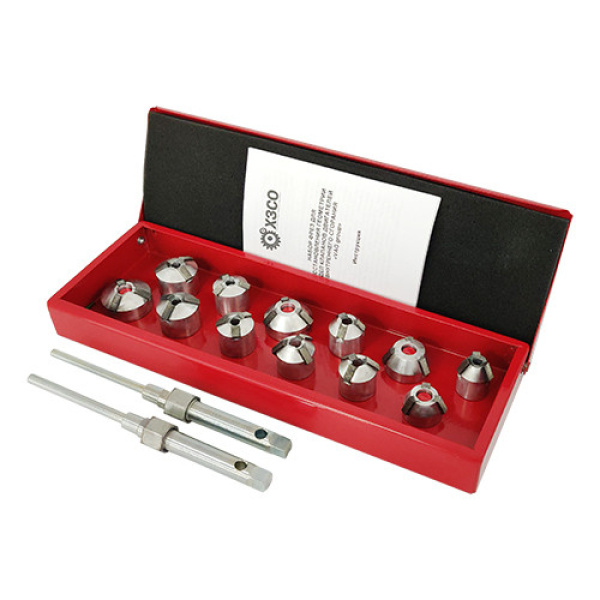

Фрези для ремонту сідел клапанів ДВЗ “VAG group” (ХЗСО) SVCK012VAG

Набір фрез для відновлення геометрії сідел клапанів ДВЗ “VAG group” (ХЗСО) SVCK012VAG

Даний набір фрез (шарошок) призначений для відновлення геометрії сідел клапанів двигунів внутрішнього згоряння автомобілів.

Фрези мають у своїй конструкції ріжучі ножі з фіксованим становищем, тобто. нерегульовані положення щодо корпусу фрези.

Конструкція та розміри фрез дозволяють обробляти сідла клапанів, забезпечуючи значення кутів та діаметрів відповідно до рекомендацій заводу виробника двигуна.

Виробник набору фрез гарантує, що при дотриманні всіх умов інструкції різальний інструмент прослужить тривалий термін і принесе максимальний прибуток. Перед початком використання фрези необхідно ознайомитися з даною інструкцією.

Комплектність набору фрез

Набір складається з різального інструменту – фрез (шарошок), з різними діаметрами та кутами, а також спрямовуючого стрижня (пілота). Набір фрез дозволяє обробляти фаски сідел клапанів, автомобілів сімейства VAG group забезпечуючи наступні кути, рекомендовані заводом-виробником:

A 45º, B 30º, C 30º

Характеристики:

Діапазон оброблюваних діаметрів сідел клапанів:
17.6-32.6, 17.7-27, 14.5-29.5, 24.5-39.5, 17.6-29.5, 15.1-27, 14.7-33.5, 13.8-32.6, 22-32, 16-36

Кути фрез:
60º, 90º, 120º

Діаметр напрямного стрижня (пілота):
6, 7 мм

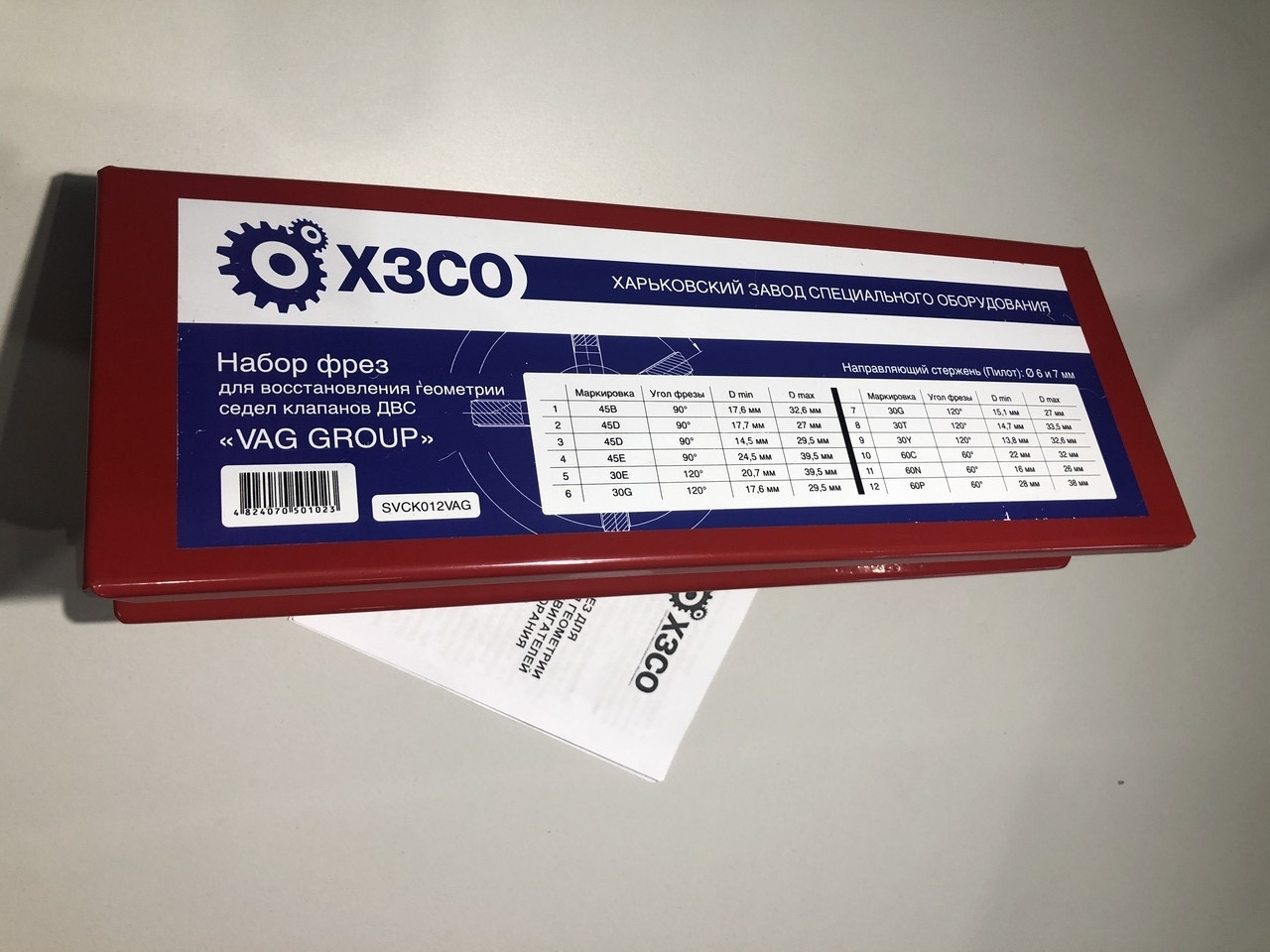

Позначення фрези
Діапазон оброблюваних сідел клапанів
Кут фрези
Діаметр напрямного стрижня

Фреза 45B
17.6-32.6 мм
90°
6, 7 мм

Фреза 45D
17.7-27 мм
90°

Фреза 45D
14.5-29.5 мм
90°

Фреза 45E
24.5-39.5 мм
90°

Фреза 30E
20.7-39.5 мм
120°

Фреза 30G
17.6-29.5 мм
120°

Фреза 30G
15.1-27 мм
120°

Фреза 30T
14.7-33.5 мм
120°

Фреза 30Y
13.8-32.6 мм
120°

Фреза 60C
22-32 мм
60°

Фреза 60N
16-26 мм
60°

Фреза 60P
28-38 мм
60°

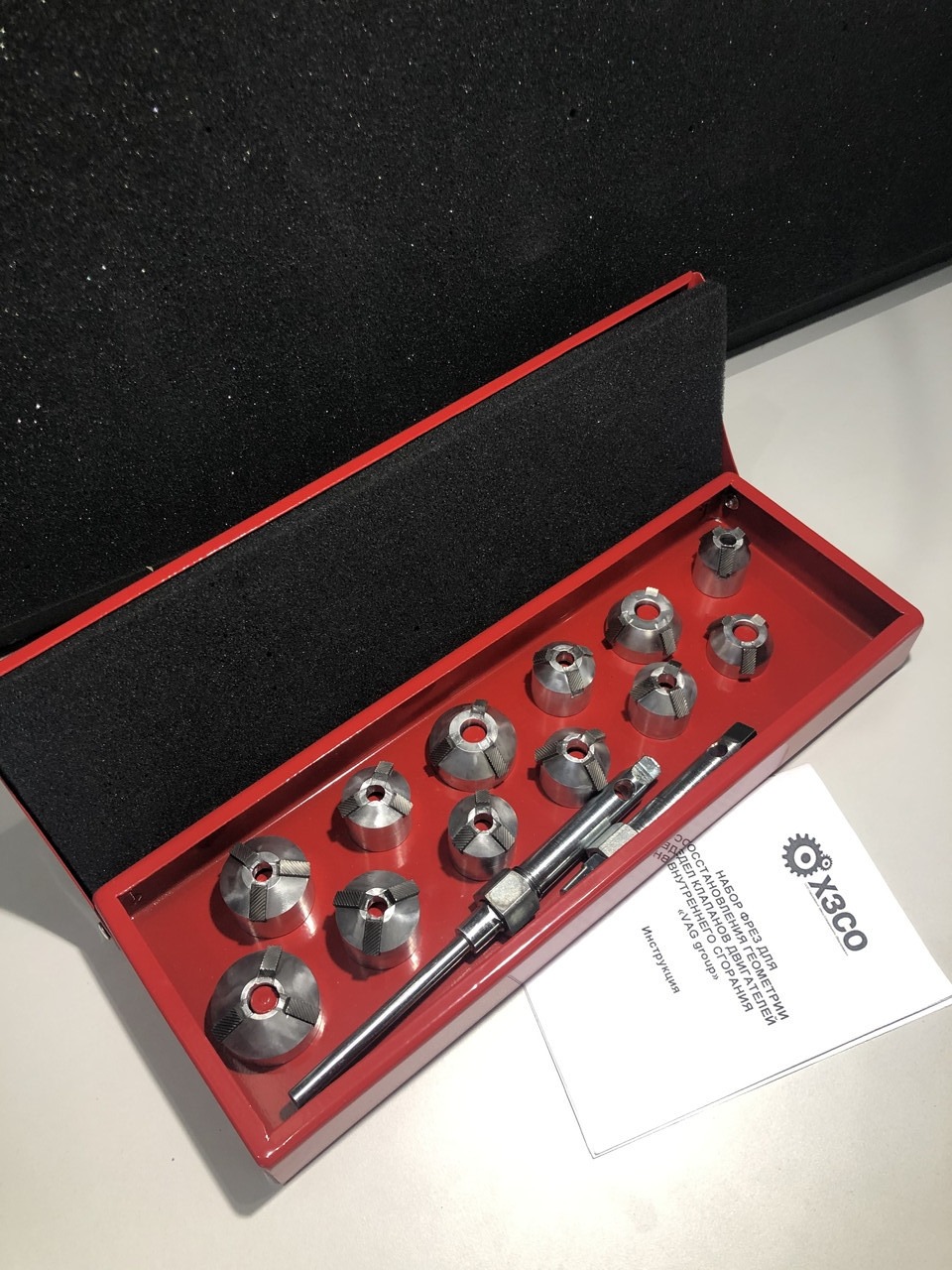

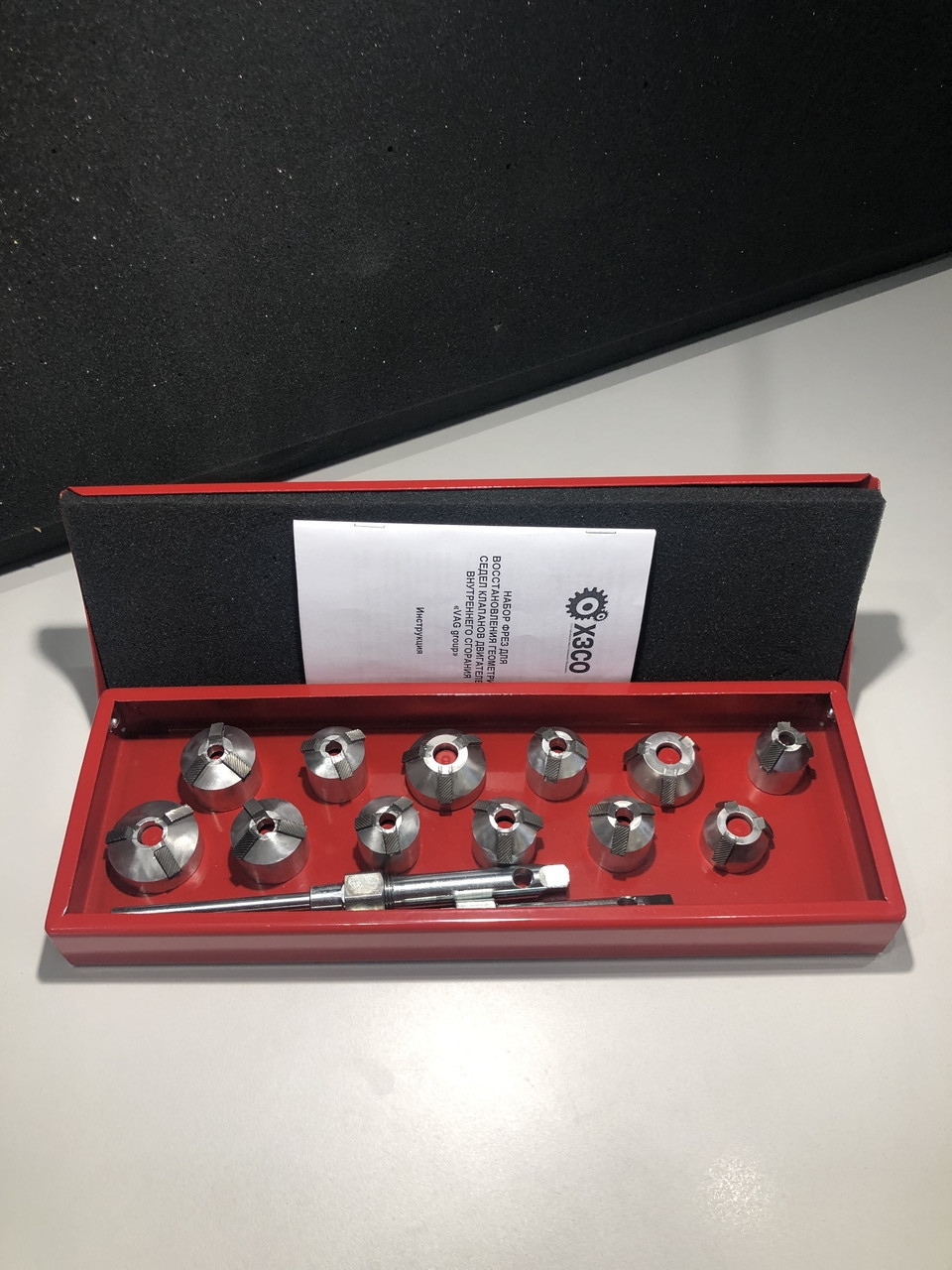

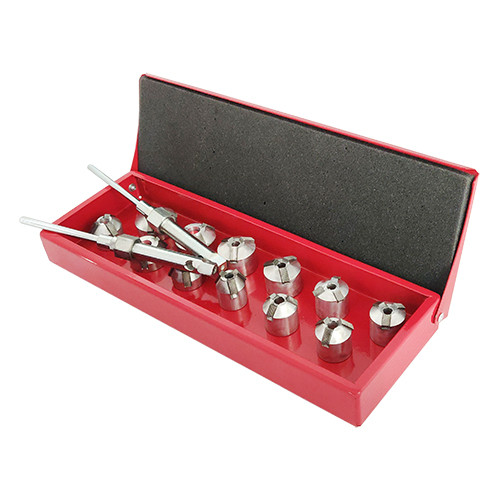

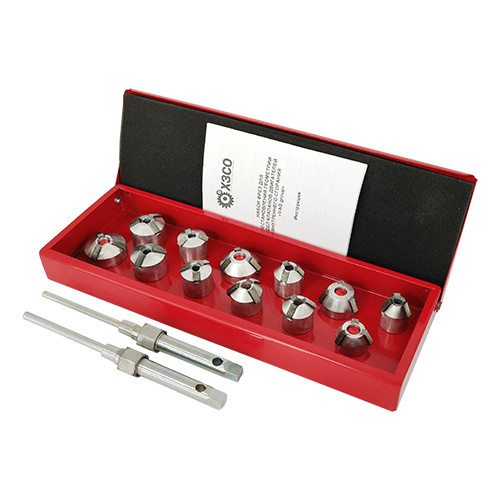

Комплектація:

Фреза 30T 120 º

Фреза 30E 120 º

Фреза 30G 120 º (2 шт.)

Фреза 30Y 120 º

Фреза 45E 90º

Фреза 45B 90º

Фреза 45D 90º (2 шт.)

Фреза 60P 60º

Фреза 60C 60º

Фреза 60N 60º

Напрямний стрижень (пілот) діаметром 6 мм з гайкою

Напрямний стрижень (пілот) діаметром 7 мм з гайкою
