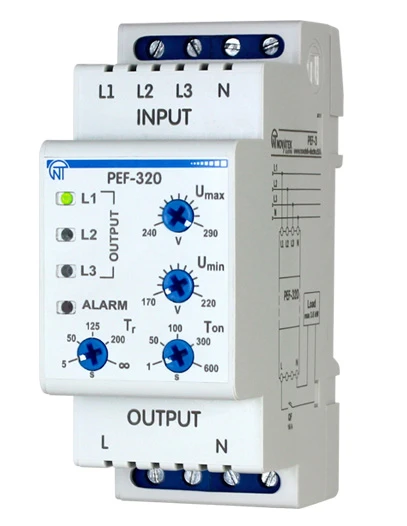

Електронний перемикач фаз ПЕФ-320 Новатек-Електро Новатек-Електро

Універсальний автоматичний електронний перемикач фаз PEF-322 призначений для живлення промислового і побутового однофазного навантаження 230В / 50Гц від трифазної чьотирьохпровідної мережі 3х380 + N з метою забезпечення безперебійного живлення особливо відповідальних однофазних споживачів і захисту їх від недопустимих коливань напруги в мережі.Залежно від наявності та якості напруги на фазах PEF-322 автоматично робить вибір найбільш сприятливої фази і живить від неї однофазне навантаження будь-якої потужності:– до 1,8 kW (8 А) навантаження живиться безпосередньо від PEF-322; – більше за 1,8 kW (8 А), виріб керує котушками магнітних пускачів відповідної потужності (МП в комплект не входять) . PEF-322 контролює залипання контактів внутрішніх реле виробу або МП.Переваги- просте налаштування;- компактний розмір (1 модуль);- контроль стану вбудованих реле та зовнішніх контакторів (захист від залипання);- можливість застосування контакторів для підключення потужного обладнання;Сфера застосуванняЖивлення однофазного обладнання від трифазної мережі (відеоспостереження, сигналізація, мережеве обладнання, засоби промислової автоматизації, побутова електроніка тощо).Основні можливості– контроль якості напруги трифазної мережі; – автоматичний вибір робочої фази; – підключення однофазних споживачів як вбудованими реле (до 1,8кВт), так і через контактори (понад 1.8 кВт); – контроль працездатності вбудованих реле та зовнішніх контакторів (захист від “злипання” контактів); – автоматичне повернення на приорітетну фазу;Схема підключенняТехнічні характеристикиНайменуванняЗначенняНомінальна змінна однофазна напруга живлення, В230 − 240Частота мережі живлення, Гц45 − 65Максимальний комутований струм при активному навантаженні (при використанні вбудованих реле), А8Регульований поріг перемикання (відключення) по мінімальній напрузі (Umin), В150 − 210Час перемикання (відключення) при напрузі, нижчої за Umin, с6Час перемикання (відключення) при напрузі, нижчої за 120 V, с0,15Точність вимірювання напруги в діапазоні 120 – 350 V не гірше, %2Поріг перемикання (відключення) по максимальній напрузі, В265Час перемикання (відключення) при напрузі, більшої за 265 V, с0,3Час повернення на пріоритетну фазу, с5 − 150Час АПВ по напрузі, с 1 − 600
