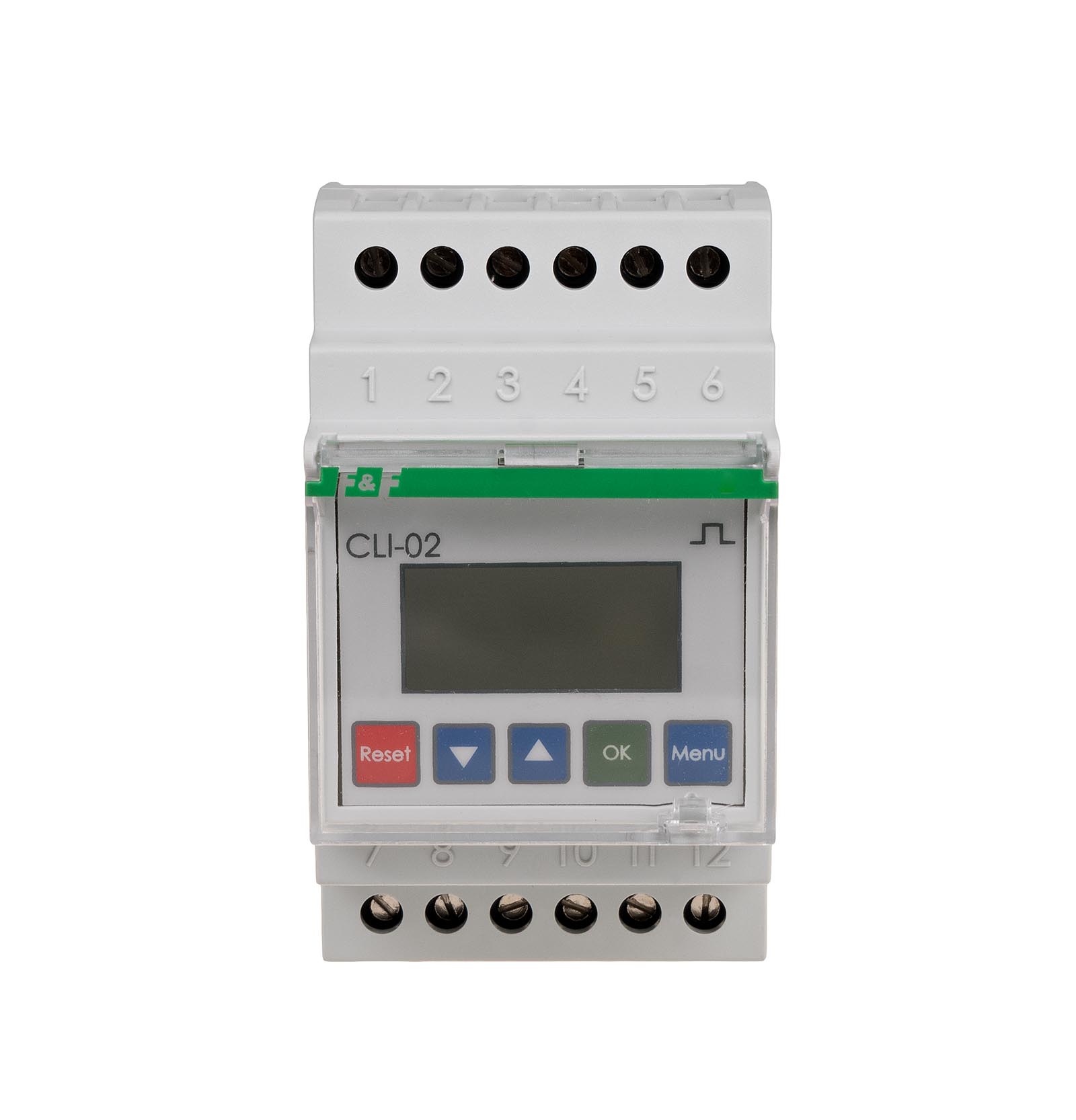

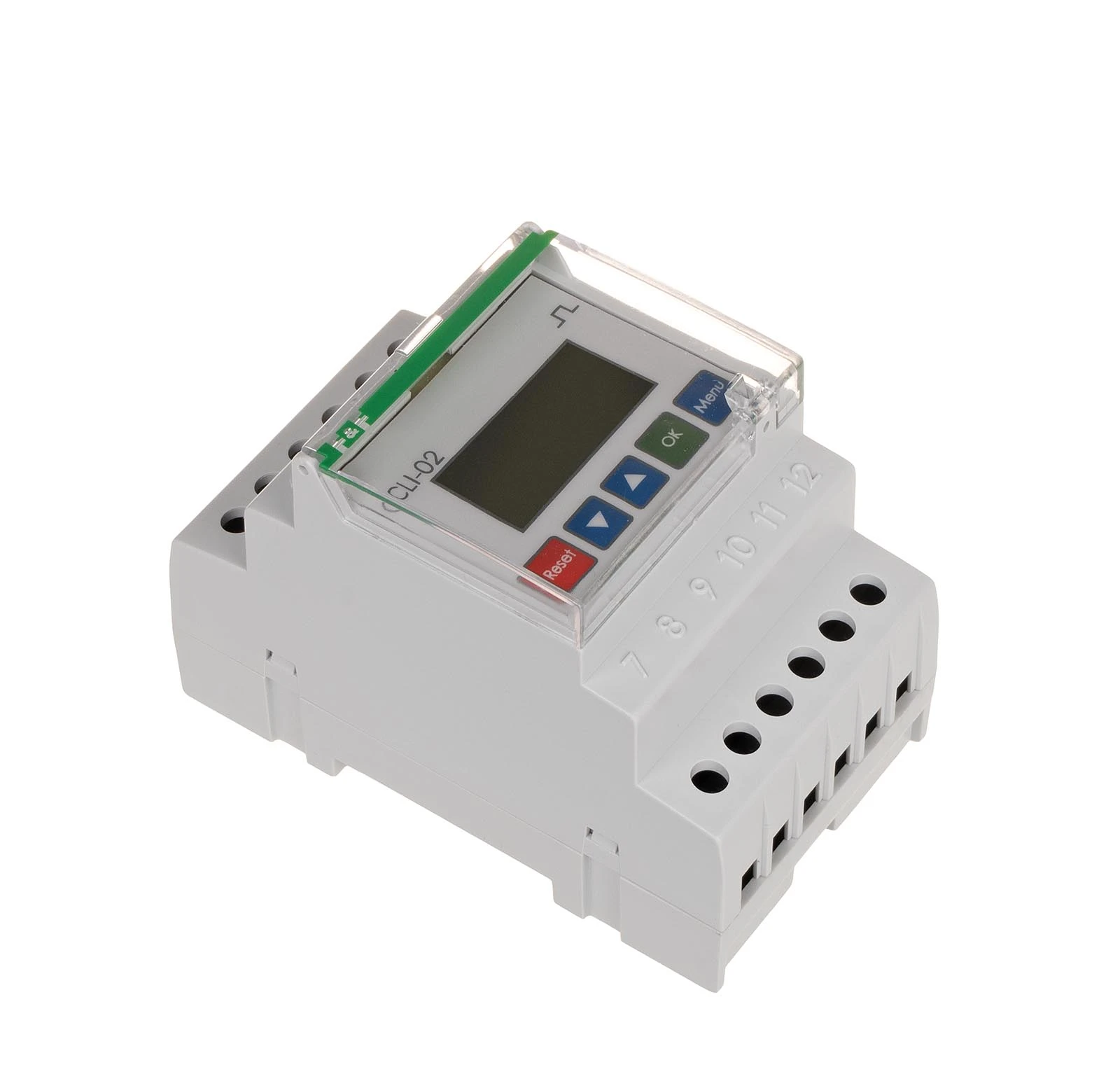

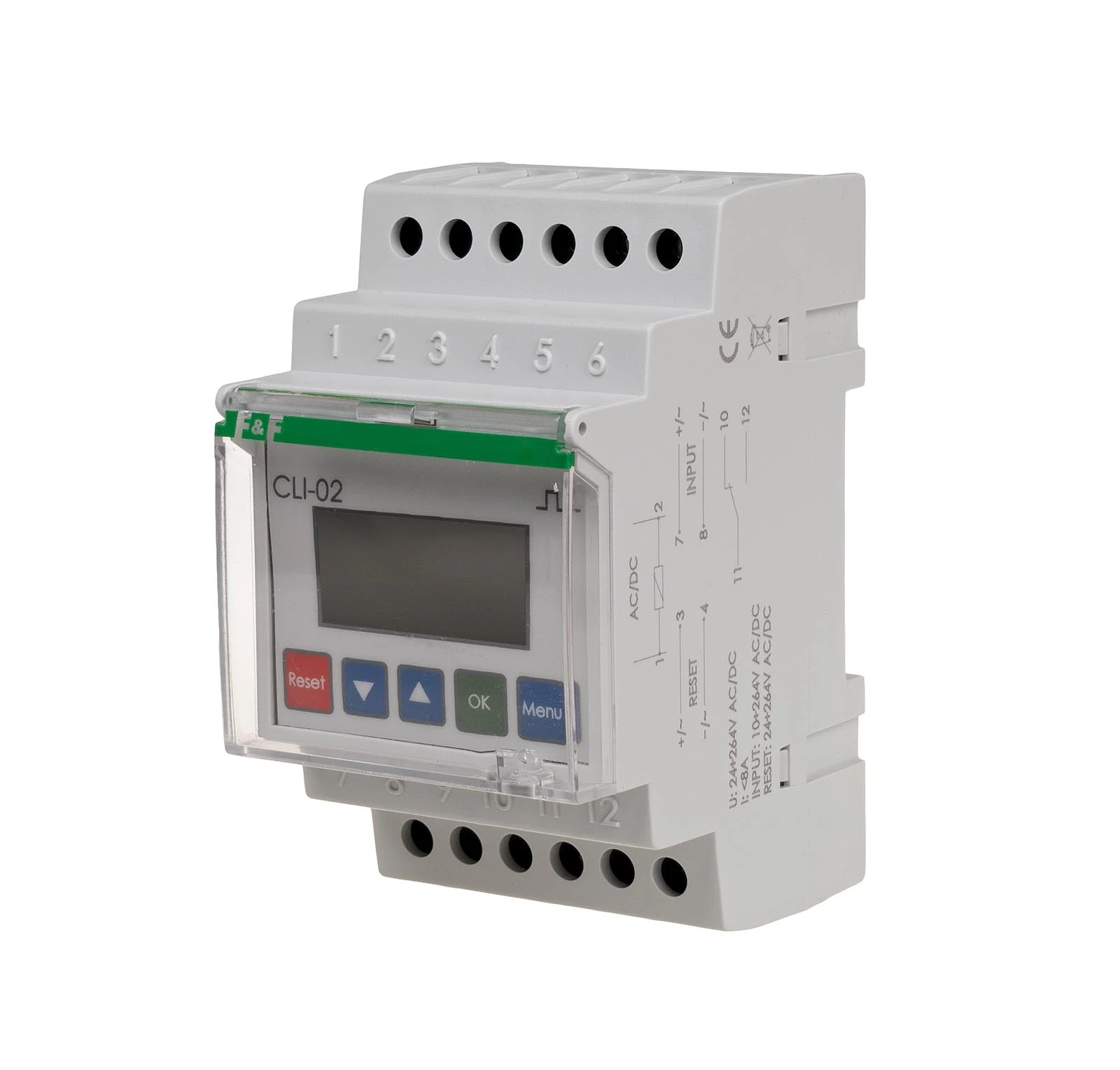

CLI-02 Лічильник імпульсів

Лічильник імпульсів. Програмований.

Лічильники імпульсів призначені для підрахунку сигналів напруги AC/DC, що генеруються зовнішніми пристроями для визначення кількості виконаних циклів роботи в системах автоматизації, наприклад, для контролю кількості ударів преса, кількості обертів пристрою, кількості елементів, що сходять з конвеєра, і т. д.
Імпульси підраховуються за індивідуальною програмою, встановленою користувачем. При досягненні граничного значення лічильник виконує дію, налаштовану відповідно до індивідуальних потреб користувача.

Функції лічильника:
– панель управління дозволяє програмувати та контролювати роботу приладу;
– вхід лічильника пристосований для роботи з сигналами AC/DC в діапазоні (амплітуді) від 10 до 24В та частоті до 50Гц для сигналів АС та 5кГц для сигналів DC;
– параметр PROG (Прогр) в діапазоні 1…999 999, який визначається граничним значенням імпульсів, які мають бути підраховані в кожному циклі роботи;
– функція «зворотного відліку» від заданого значення з сигналізацією значення “нуль” (наприклад 9999 →0);- вибір Zbocze (Край) вхідного імпульсу наростаючого або спадного) на який реагуватиме лічильник;
– Зовнішній обнулюючий вхід RESET;
– Можливість автоматичного обнулення локального лічильника (робота у замкнутому циклі) з можливістю встановлення вибраного стану реле;
– Вихід реле, що сигналізує досягнення заданого положення лічильника (контакт 1Р 8А);
– Вибір дії реле: імпульс у заданому проміжку часу, зміна положення ВКЛ → ВИМК або ВИМК → ВКЛ;
– локальний лічильник, що обнулюється за допомогою зовнішнього обнулюючого входу, або за допомогою кнопки RESET;
– загальний лічильник (TOTAL), який зчитує всі імпульси (робота в замкнутому циклі 0→99 999 999→0→ …. або обнулюваний із програмованого меню лічильника);
– цифровий фільтр, що надає можливість обмеження максимальної частоти підрахованих імпульсів (для усунення перешкод на вході лічильника);
– пам’ять стану локального та загального лічильників при зникненні напруги живлення;
– градуювання значення підрахованих імпульсів згідно заданого множника чи дільника;
– блокований доступ до програмованого меню за допомогою PINкоду;
– Визначення порядку підсвічування дисплея.
