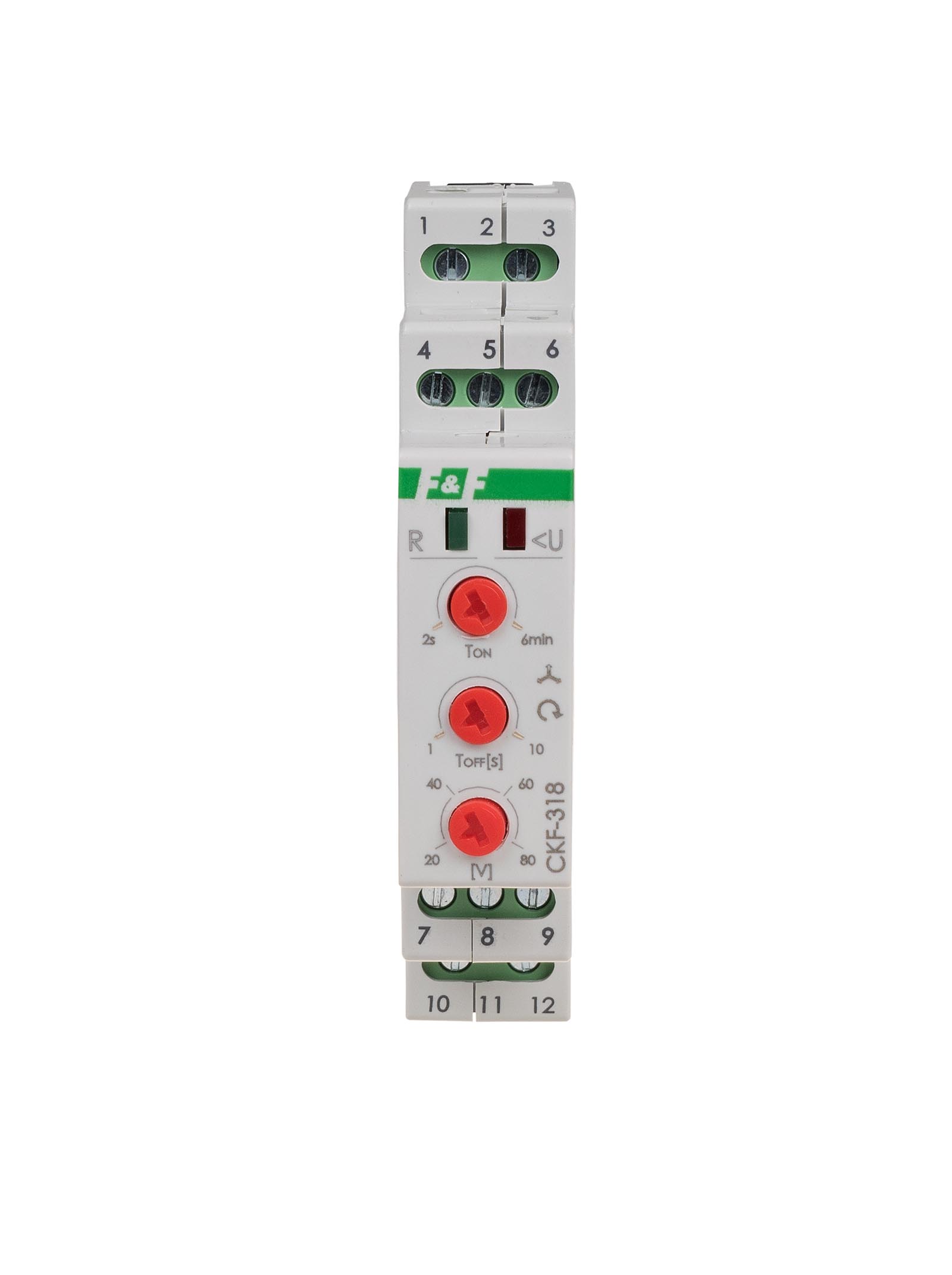

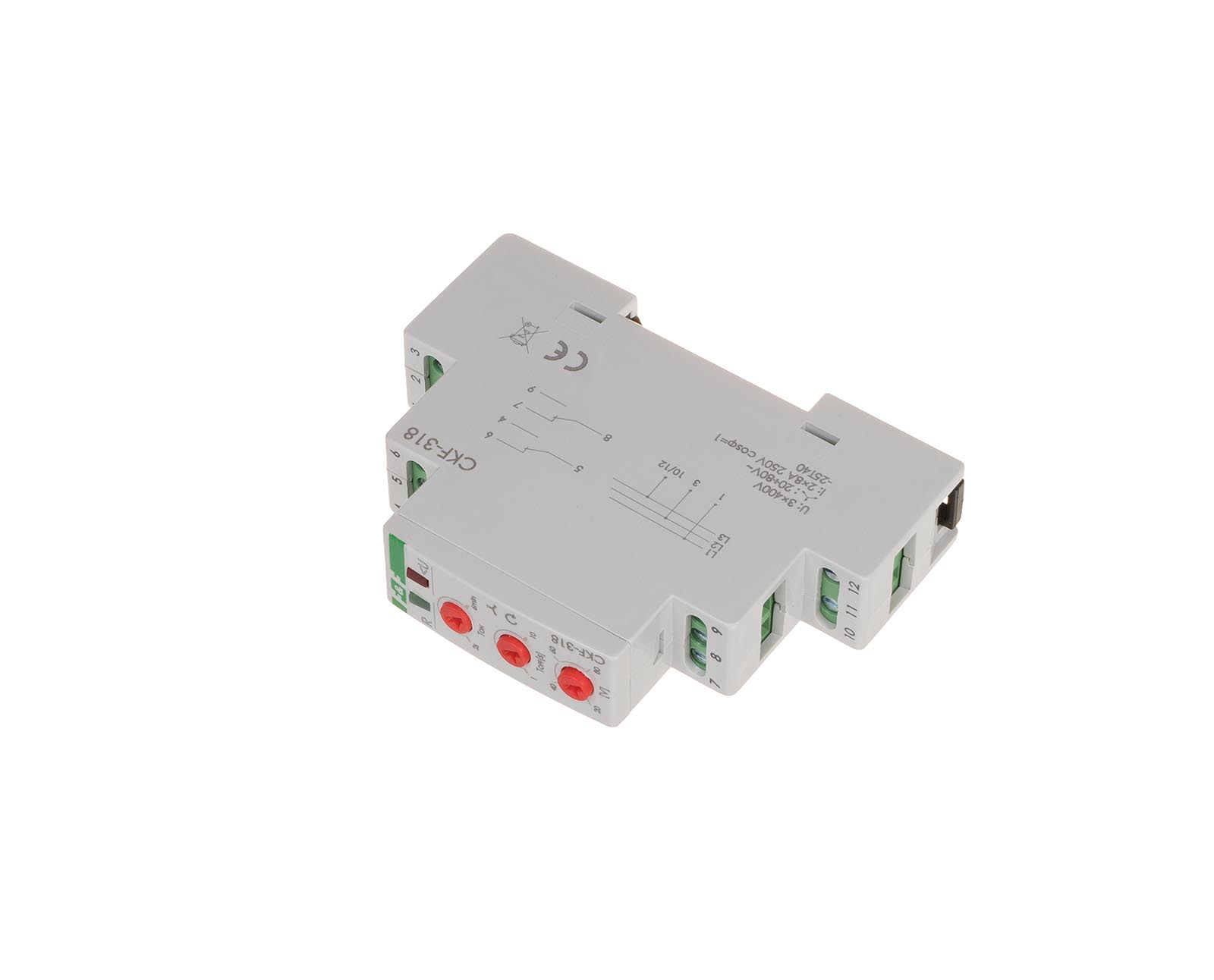

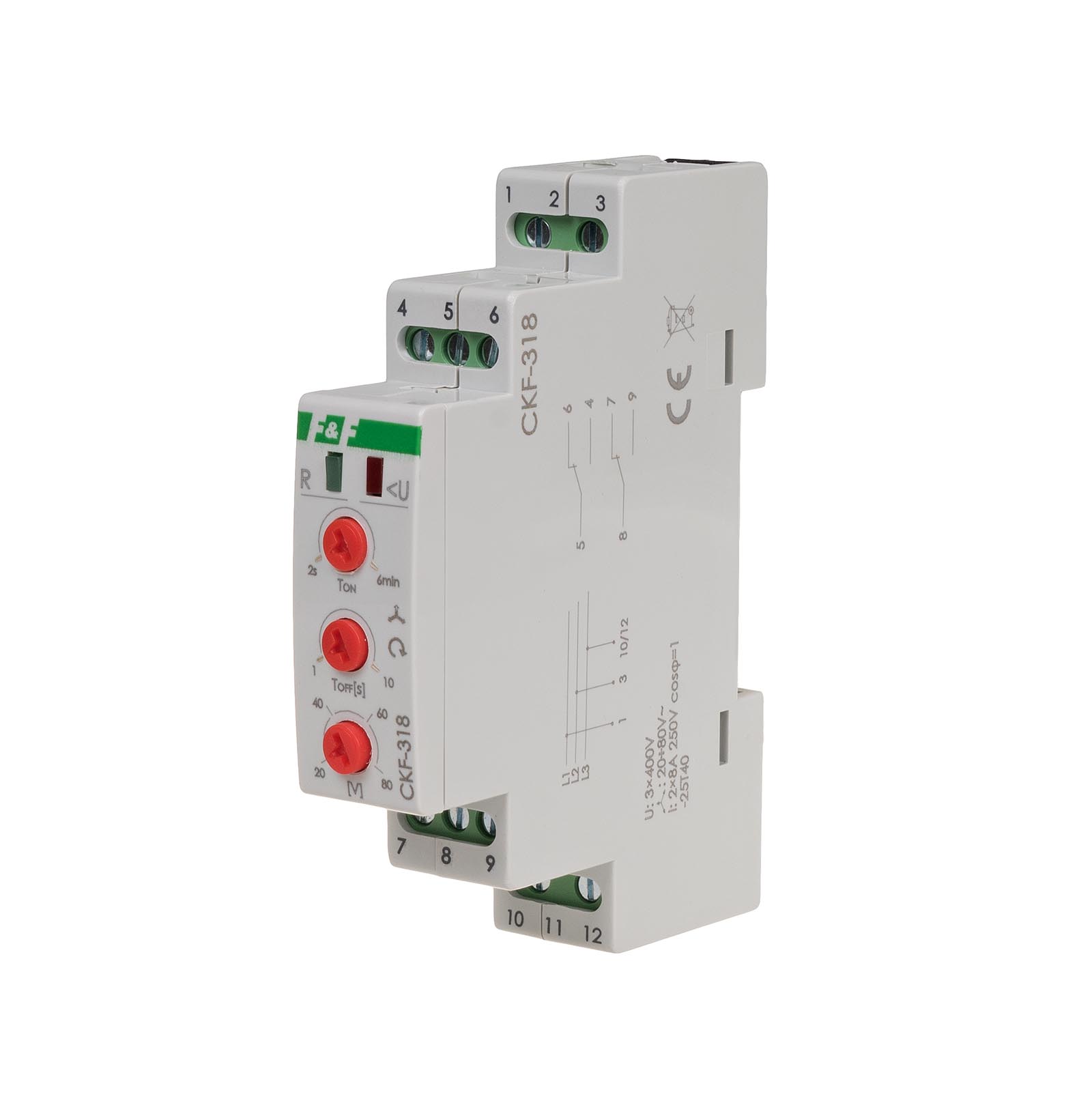

CKF-318 Реле пропадання, чергування фаз та напруги

Реле чергування та пропадання фаз CKF-318 призначене для захисту електричних двигунів, що живляться від трифазної мережі змінного струму без нульового проводу.

Функції захисту:
– асиметрія напруги
– пропадання фази
– симетричне падіння напруги
– контроль чергування фаз
– перевищення верхнього рівня напруги >480 В
– пониження напруги нижче рівня <320 В

Принцип дії:
При правильних
параметрах мережі контакти реле залишаються замкненими. У випадку аномалій в
мережі живлення контакти реле розімкнуться з встановленою часовою затримкою.
Повернення параметрів мережі до нормальних меж призведе до замкнення контактів
з відповідною затримкою.

Сигналізація:
LED зелена R:
– світиться: параметри в межах норми, контакти замкнуті.
– мигає: відлік часу повторного включення.
LED червона <U:
– світиться: асиметрія напруг або напруга нижче 320 В.
– мигає ˣ1/сек.: неправильне чергування фаз.
– мигає ˣ3/сек.: напруга вище 480 В.

Увага!
Контакти реле дозволяють підключити
сигналізацію візуальну або звукову, для інформування про
спрацювання реле, відключення двигуна.
