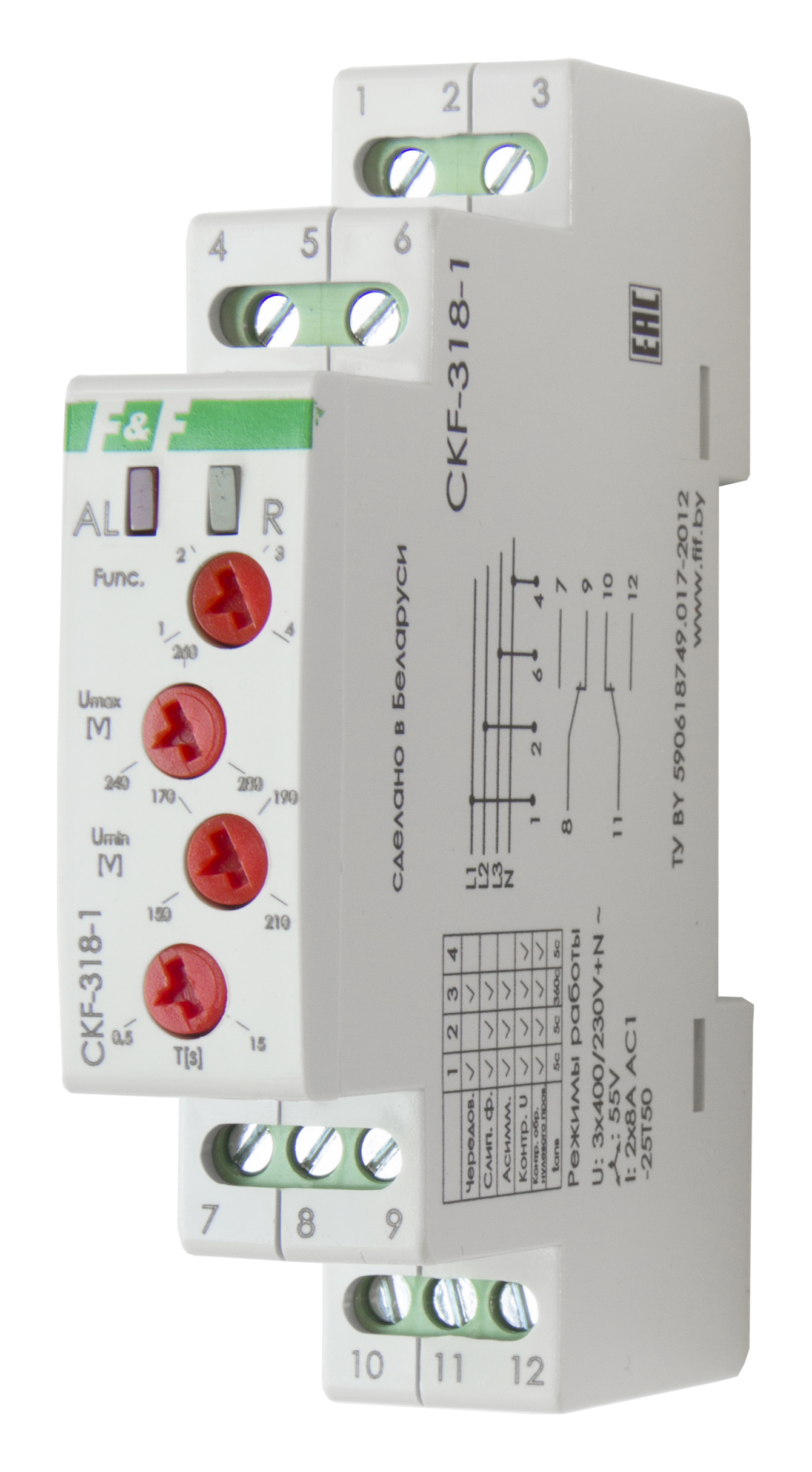

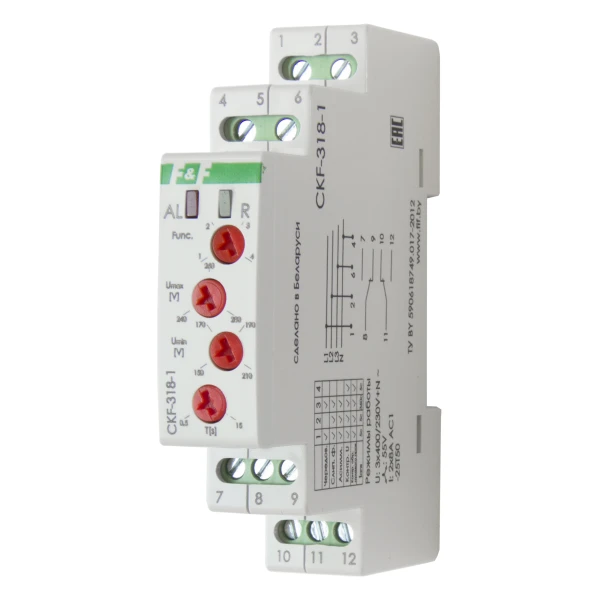

CKF-318-1 Реле пропадання, чергування фаз та напруги

Напруга 3х400 В. Асиметрія 55 В. Контакт 2NO/NC, 8А. Можливість вибору режиму роботи. Контроль нижнього і верхнього порогу напруги.

Призначення

CKF-318-1 призначений для захисту електродвигунів та електробладнання, які живляться від трифазної мережі, у випадках: відсутності як мінімум одної з фаз, пониження напруги нижче встановленого рівня, перевищення напруги вище встановленого рівня, асиметрії напруг, порушення почерговості та злипання фаз.

Принцип роботи: перемикачем встановлюється один з 4-х режимів роботи. Після подачі живлення, якщо параметри мережі в допустимих межах, контакти 7-8, 11-12 замикаються, горить жовтий світлодіод на лицьовій панелі. Навантаження може бути підключено до мережі живлення. При виході параметрів мережі за допустимі межі включається індикація аварії червоним світлодіодом і після закінчення затримки спрацьовування реле вимикається. При поверненні параметрів мережі в норму, індикація аварії вимикається, реле включається після закінчення часу повторного включення. При відсутності фази (фаз) або підвищенні напруги понад 300В реле вимикається без затримки. Живлення реле здійснюється від контрольованої мережі.

Особливості:

• – можливість вибору режиму роботи;

• – регулювання затримки відключення;

• – контроль нижнього і верхнього порогів напруги.
