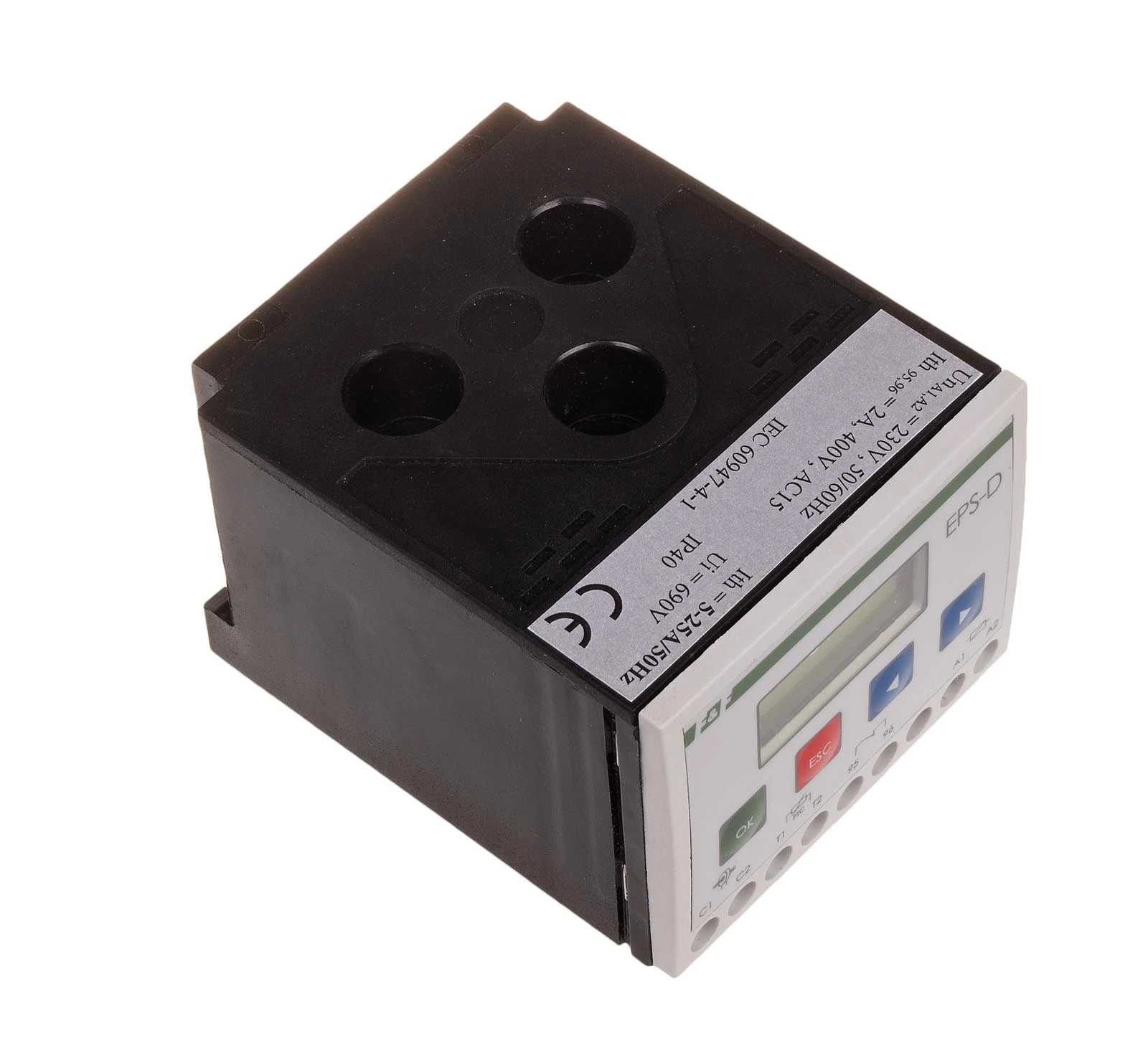

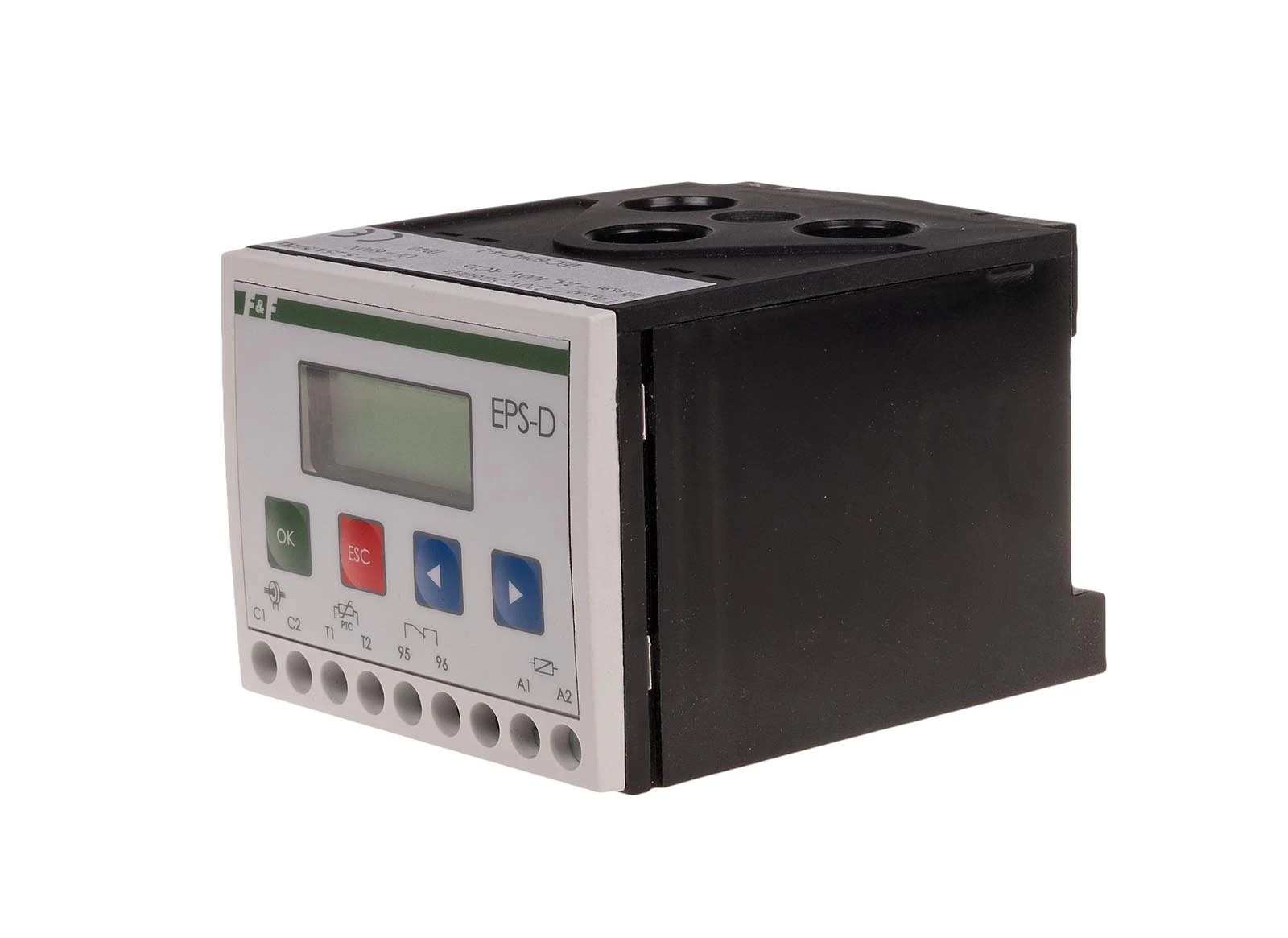

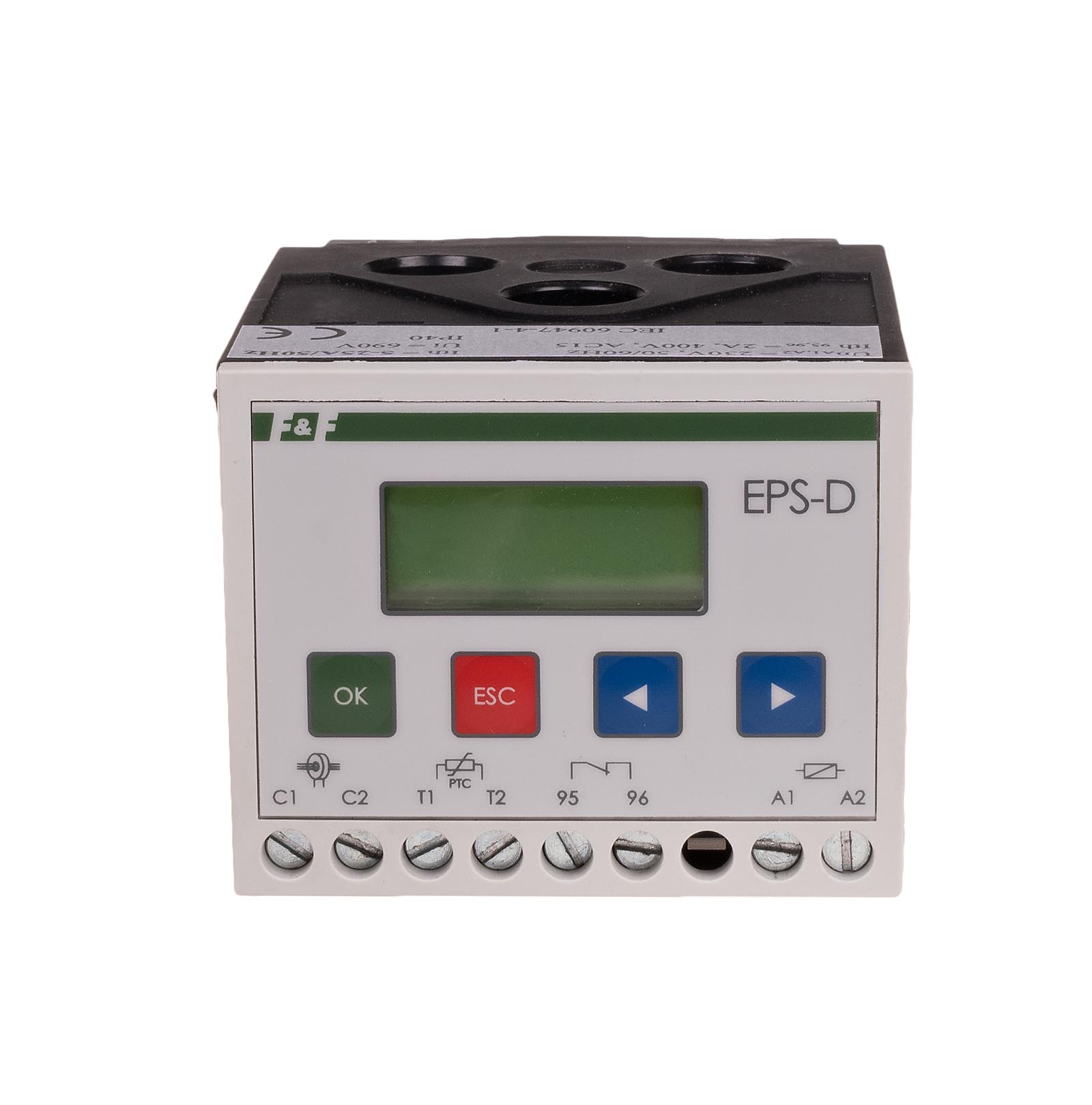

Багатофункціональне реле EPS-D для захисту електродвигуна

Призначення: EPS-D призначене для захисту електричних трифазних двигунів довільної потужності. Доречним є застосування реле у відповідальних місцях, таких як помпи, водонапірні установки, ліфти, транспортери, підйомники, вентилятори, центрифуги, компресори тощо.

Дія: реле контролює навантаження по кожній фазі. Базуючись на вказаний користувачем струм двигуна та реальний струм споживання, реле за допомогою мікропроцесора аналізує стан роботи двигуна. EPS-D з високою точністю і швидкістю порівнює стан роботи двигуна із змодельованими характеристиками в пам’яті процесора і ефективно захищає двигун при виникненні аварійних ситуацій.

На дисплеї реле вказується поточне значення струму однієї, обраної фази. Струм може вказуватись абсолютним (А) або відносним значенням (%) у відношенні до встановленого значення струму Ін. Додатково в режимі реального часу за допомогою знаків (I > 105% Ін), (І < 95% Ін), (95% Ін I 105% Ін) вказуються межі, в яких знаходиться вимірювальний струм. Реле вимірює поточне значення струму до 7-ї гармоніки включно. Похибка вимірювання 1%.

Захисні функції:
– захист від теплового перевантаження;
– захист насосу від сухобігу;
– захист від механічного перевантаження;
– захист від від стопоріння двигуна;
– захист від перегріву під час пуску;
– захист від пропадання фази;
– захист від несиметрії напруг між фазами живлення;
– захист від несиметрії навантажень;
– захист від замикання на землю (від пошкодження ізоляції).

Додаткові захисні опції:

Захист від ураження електричним струмом (функція диференційного автомата) – підключений додатковий трансформатор здійснює захист в межах 30 мА – 500 мА. Час спрацювання 100 мс.

Додаткові функції:

– візульна індикація навантаження двигуна;
– сигналізація причини спрацювання захисту;
– обчислення та запам’ятовування теплового стану двигуна;
– дистанційне керування двигуном різними пристроями керування.
