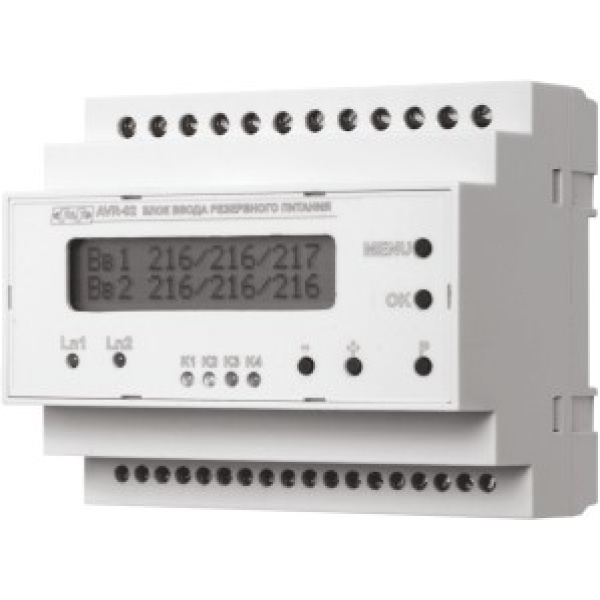

AVR-02-G контролер АВР для введення резервного живлення

НЕ ПОСТАЧАЄТЬСЯ. ЗАМІНА SZR-279

Призначення: пристрій керування AVR-02 призначений для роботи в складі шаф (блоків) управління автоматичним включенням джерел резервного живлення, в системах безперебійного електропостачання 3-х фазних споживачів електроенергії.

Дія: пристрій керування AVR-02 контролює напругу на основних і резервних вводах трифазної мережі змінного струму. Якщо напруга в межах норми, навантаження підключається до основного вводу за допомогою зовнішнього комутаційного пристрою (контактора, автоматичного вимикача з моторним приводом і т.п.), яким управляє виконавче реле АВР.

При аварії основного вводу навантаження перемикається на резервний. При відновленні живлення на основному вводі навантаження перемикається на нього. Допустимі межі напруги та часові параметри перемикання встановлюються з лицьової панелі AVR-02. Живлення AVR-02 здійснюється від контрольованих вводів.

Схема підключення:

Додаткова інформація:

Функціональні особливості:

– контроль синфазності вводів

– формування напруги оперативного живлення

– формування сигналу “Аварія”

– формування сигналу запуску генератора

– управління контакторами і моторними приводами

– контроль положення силового апарату

– обмеження доступу до налаштувань введенням PIN-коду

– можливість роботи від зовнішнього джерела живлення постійного струму

– контроль стану аварійних ланцюгів силового апарату

– контроль чергування фаз

– контроль роботи резервної лінії від генератора

– пуско-налагоджувальний режим.
